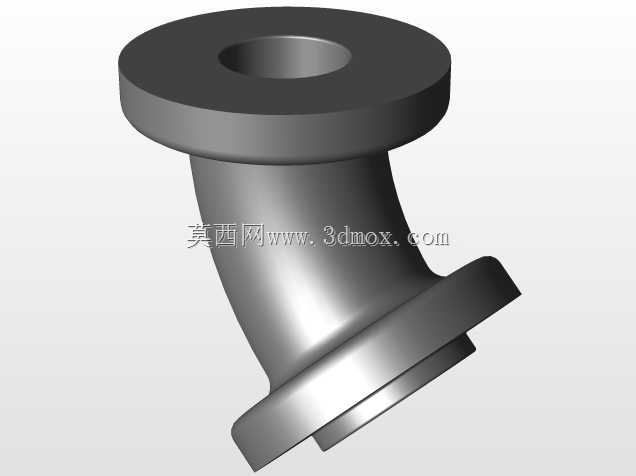

45度弯接带法兰轮缘结构件

　　在工业管路系统、流体输送设备以及承压壳体的连接结构中，这类带弯角的法兰轮缘构件是非常常见的连接单元，日常在化工介质输送管线、车间压缩空气分支管路、中小型压力容器的侧向接口位置都能见到它的应用场景。不同于直连式法兰接头，这款构件采用了固定角度的弯转流道设计，能够在不额外加装弯头配件的前提下，直接实现管路的角度转向，减少了管路系统中的连接密封点，从结构层面降低了介质泄漏的风险，尤其适合安装空间局促、无法布置多组连接件的紧凑设备舱内部位。从结构设计逻辑来看，两端的法兰盘采用了等厚轮缘结构，盘体端面的平面度公差需要控制在合理范围内，才能保证与配对法兰安装时密封垫片能够均匀受压，避免局部压溃或者压合不实导致的渗漏问题。

　　弯段部分采用了平滑过渡的变曲率流道，内壁没有直角折角，一方面可以降低流体流经时的局部阻力损失，减少输送过程中的能耗，另一方面也能避免介质中的固体颗粒在折角位置沉积造成的流道堵塞，对于含少量杂质的流体输送场景适配性更好。在安装边界的考量上，两端法兰的螺栓孔分布圆直径、法兰盘外径都遵循通用管路连接的尺寸规范，不需要额外定制配对连接件，现场安装时可以直接和同规格的标准法兰、阀门、泵体接口进行对接，降低了现场施工的适配难度。构件的壁厚设计采用了等强度思路，法兰盘位置因为要承受螺栓预紧力和密封面的压应力，壁厚略大于弯段主体位置，弯段部分的壁厚沿着流道走向均匀过渡，没有突然的壁厚变化，在铸造或者机加工成型过程中能够减少应力集中的问题，

　　也能避免壁厚差过大导致的成型缺陷。在实际选型应用中，这类构件需要根据管路的工作压力、输送介质的腐蚀特性来匹配对应的材质，常规水、压缩空气等中性介质场景可以采用普通碳素钢材质，有腐蚀介质的场景则可以更换不锈钢或者工程塑料材质，三维建模过程中已经将法兰盘的螺栓孔位置、密封面宽度、弯段的曲率半径都做了参数化关联，调整公称通径、弯转角度、压力等级参数时可以快速生成对应规格的模型，不需要从零开始重构结构，能够大幅提升管路系统三维布管的设计效率。需要注意的是，这类弯接法兰轮缘在安装时，两端法兰的螺栓需要按照对角顺序逐步拧紧，避免单侧受力过大导致法兰盘变形，影响密封效果；如果是用于高温介质输送场景，还需要在螺栓预紧时考虑热胀冷缩带来的应力变化，

　　预留合适的补偿量，避免运行过程中法兰连接处出现应力开裂。从结构受力角度分析，弯段位置在介质输送过程中会承受流体转向带来的侧向推力，所以在管路布置时需要在弯段附近设置合适的管路支撑，避免长期受力导致连接部位错位，影响整个管路系统的运行稳定性。
