直列六缸发动机缸体结构三维数模

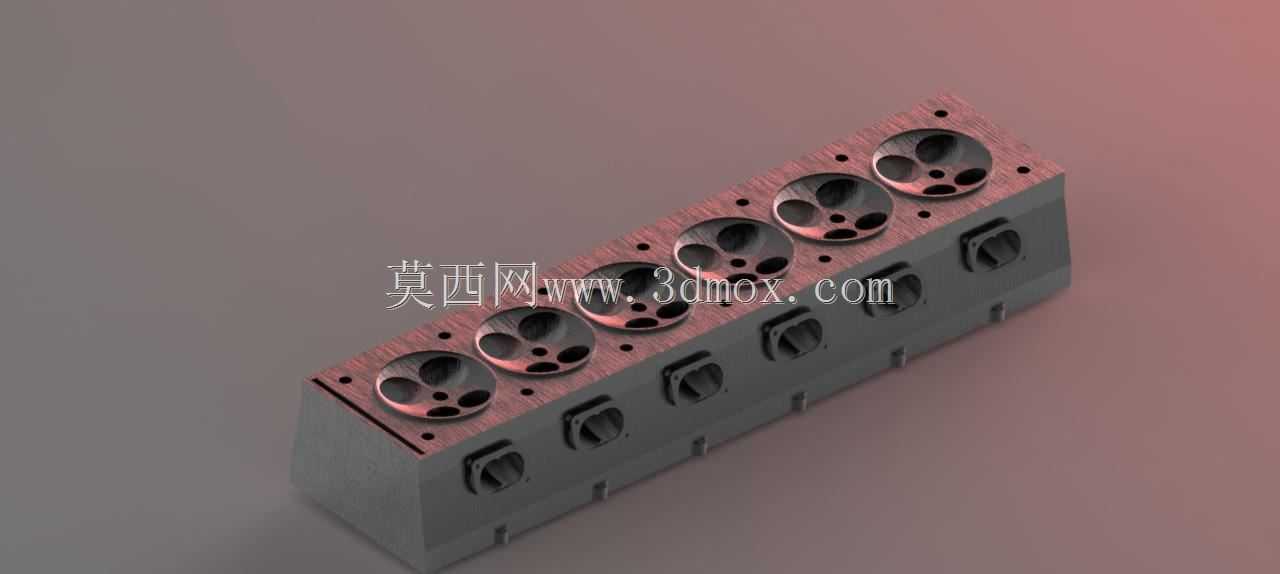

　　在商用车动力总成、大排量乘用车辆、固定式工业动力机组的开发环节中，直列六缸发动机的缸体结构是整个动力单元的承载基体，所有曲柄连杆机构、配气机构、润滑冷却回路、燃油供给附件都要依托缸体完成安装定位，其结构合理性直接决定整机的NVH表现、结构强度与服役寿命。这款直列六缸缸体的设计，首先围绕直列排布的六个气缸孔完成核心基准搭建，直列六缸的布局天然具备一阶、二阶惯性力自平衡的特性，不需要额外加装平衡轴即可实现优异的运转平顺性，这也是大排量动力单元偏爱该布局的核心原因。从结构设计逻辑来看，缸体采用整体式铸铁基体的设计思路，顶面加工有六个连续排列的气缸座孔，每个缸孔周边预留了均匀分布的缸盖螺栓过孔，螺栓孔的排布避开了缸孔的应力集中区域，

　　保证缸盖压紧后缸套的变形量控制在密封要求范围内，避免出现燃气冲缸、冷却液渗漏的问题。缸体的进排气侧分别设计了集成式的通道结构，排气侧对应每个气缸预留了排气道接口，可直接对接排气歧管的安装法兰，进气侧则预留了进气歧管的安装定位面，同时在缸体侧壁集成了部分冷却液流道的开孔，连接缸体与缸盖的冷却回路，保证高负荷工况下燃烧室周边的热量能够被冷却液持续带走，避免局部过热导致的材料强度下降。缸体下部的曲轴箱部分采用龙门式结构设计，相比平分式曲轴箱拥有更高的整体刚度，能够承受更高的爆发压力，适配大扭矩输出的动力调校需求，主轴承座采用一体式加工的轴承盖定位结构，每个主轴承盖都设计了横向与纵向的定位止口，保证曲轴运转过程中轴承座不会出现错位，

　　维持曲轴的回转精度。安装边界层面，缸体前端面预留了正时机构、水泵、机油泵的安装定位面与螺栓孔组，后端面设计了飞轮壳的连接法兰，法兰的止口尺寸与定位销位置严格匹配传动系统的安装要求，缸体两侧的下部预留了发动机悬置的安装凸台，凸台的位置经过重心匹配计算，保证发动机装车后悬置的受力均匀，降低怠速工况下的振动传递。在细节结构处理上，每个气缸之间的缸壁区域设计了足够的冷却液流通间隙，避免相邻气缸之间出现热干扰，缸体内部的主油道采用贯穿式设计，沿缸体长度方向布置，通过分油道将压力机油输送到每个主轴承、凸轮轴轴承以及活塞冷却喷嘴位置，保证全工况下各摩擦副都能得到充足的润滑。设计过程中充分考虑了铸造工艺的可行性，所有壁厚都保持均匀过渡，

　　避免出现壁厚突变导致的铸造缩孔缺陷，加工面与非加工面之间设计了清晰的拔模斜度，同时在应力集中的轴承座、螺栓凸台位置做了圆角过渡处理，降低交变载荷下的应力集中系数，提升缸体的疲劳寿命。这类缸体结构不仅应用在传统燃油车辆上，在部分采用内燃机作为增程器的新能源动力单元中，直列六缸的高效机型也在逐步推广，其稳定的运转特性能够让增程器始终处于高效工况区间，提升整套动力系统的燃油经济性。在三维建模过程中，所有安装孔位的位置度、配合面的平面度、轴孔的同轴度都严格按照动力总成的公差要求进行约束，可直接用于后续的工程图导出、CAE仿真分析以及工艺工装的开发参考，能够帮助结构设计人员快速完成整机的布局搭建，减少前期基础建模的重复工作量。
