四耳凸台法兰连接结构三维设计

项目分类:法兰 发布时间:2022-01-13 ID:503632
  • 四耳凸台法兰连接结构三维设计
  • 四耳凸台法兰连接结构三维设计
  • 四耳凸台法兰连接结构三维设计

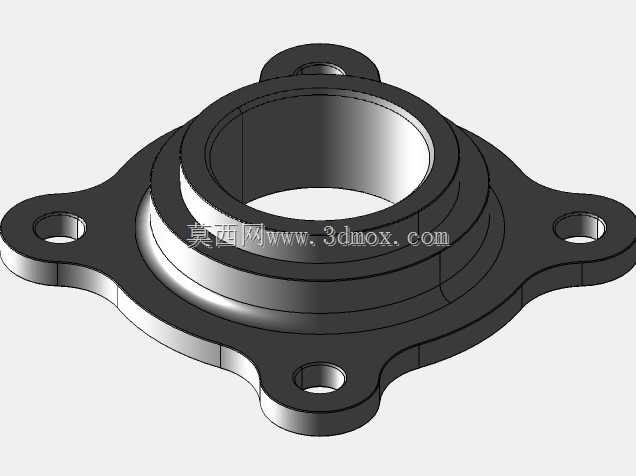

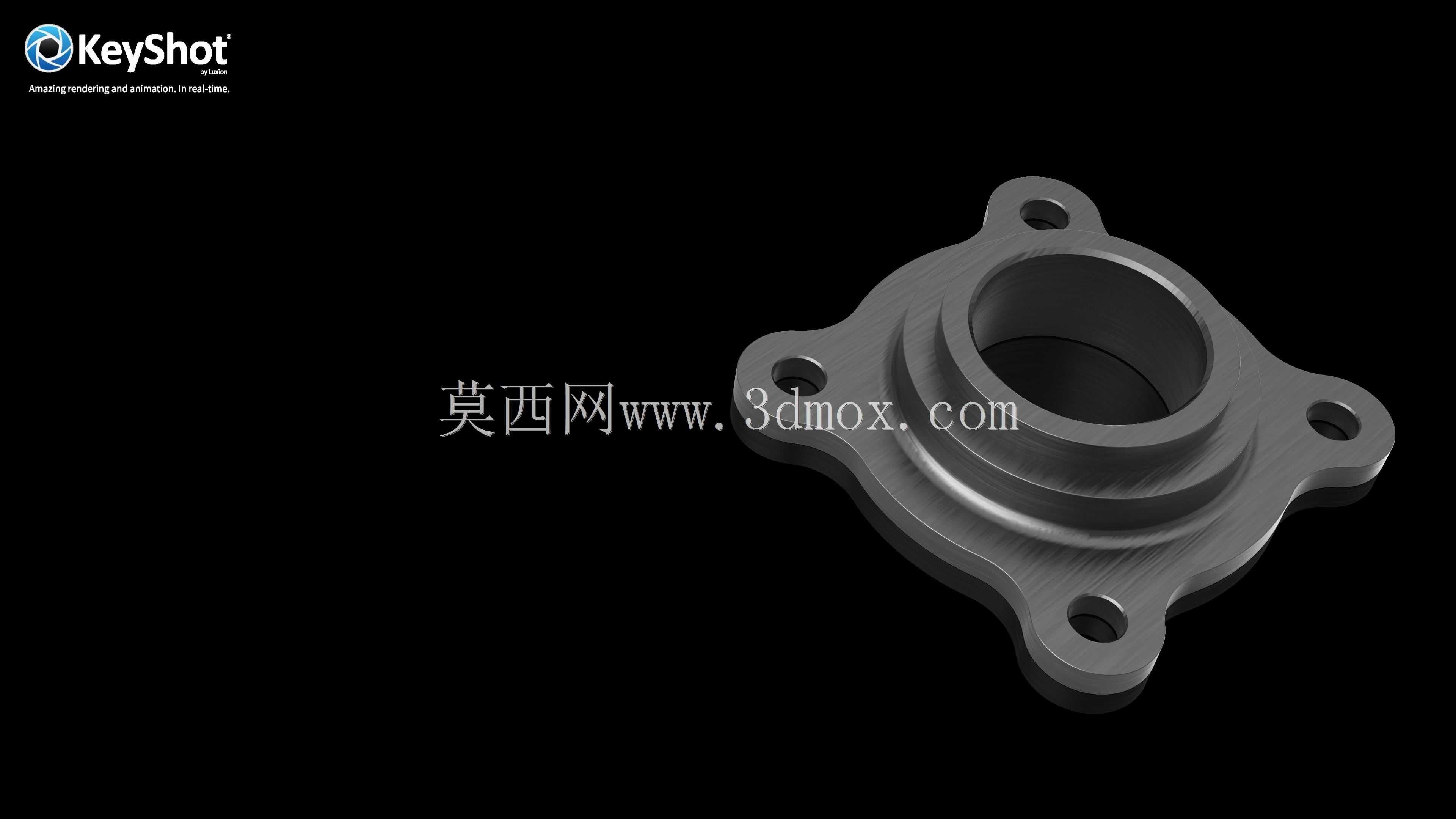

  在流体输送管路、小型动力单元腔体、气动系统分支节点这类需要频繁拆装做密封对接的场景里,这类带四安装耳的凸缘法兰是非常实用的连接结构,相比常规圆形整周螺栓法兰,它的安装空间占用更小,四个角点的固定方式在狭窄的设备腔体内也能顺利完成对位锁紧,不需要整周预留扳手操作空间。从实际使用场景来看,这类法兰常被用在小型液压泵站的阀块接口、低压气动管路的中转对接、小型减速机的端盖密封位置,也有部分小型内燃机的辅助腔体接口会采用类似结构,核心作用是实现两个腔体或者管路的刚性对接,同时保证对接面的密封性能,避免介质泄漏。

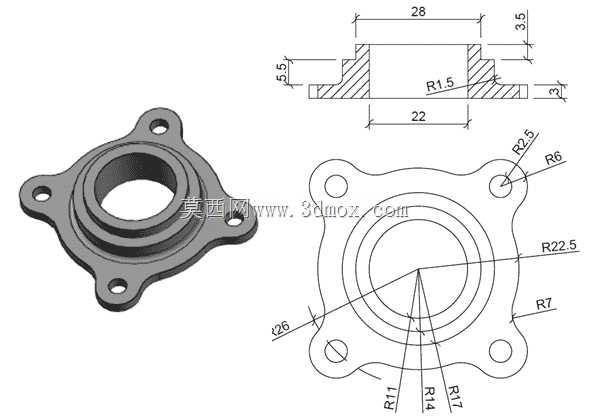

  从结构功能上拆解,中间的贯通凸台是核心的介质通道,凸台高出安装基准面3.5mm,这个高度是为了嵌入对接件的凹槽内,实现径向定位,避免对接时出现径向错位,同时凸台的端面可以放置O型密封圈或者密封垫片,当两侧法兰锁紧时,凸台端面直接压紧密封件,相比平面法兰的密封形式,这种带凸台的结构密封压缩量更容易控制,不会因为螺栓锁紧力不均导致垫片被挤入通道内部。法兰主体的安装基准面厚度为3mm,这个厚度是经过强度校核的,在常规1.6MPa以内的低压工况下,不会因为螺栓锁紧力或者管路内压导致法兰面翘曲变形,四个安装耳的位置做了R6的圆角过渡,避免直角位置的应力集中,在设备运行产生振动的工况下,圆角过渡的结构能大幅降低安装耳根部断裂的风险。

  设计这类法兰的时候,首先要确定核心的通径尺寸,这个结构的中心通径为22mm,对应的是常规DN20的管路通径,凸台的外圆尺寸28mm,和对接件的嵌槽尺寸做间隙配合,单边配合间隙控制在0.1mm以内,既保证装配时能顺利嵌入,又不会因为间隙过大导致密封件偏位。四个安装孔的中心分布圆做了R25的圆弧定位,安装孔本身做了R2.5的孔口倒角,方便装配时螺栓顺利穿入,即使安装时存在微小的对位偏差,倒角结构也能引导螺栓就位。法兰背面和凸台衔接的位置做了R1.5的内圆角,这个圆角一方面是建模时的工艺圆角,另一方面也是实际加工时的刀具圆角,避免铣加工时出现清根困难的问题,同时也能减少压铸或者注塑成型时的内应力集中,如果是采用金属压铸工艺生产这个零件,这个内圆角还能避免压铸时出现尖角位置的填充不足或者冷隔缺陷。

  安装边界方面,这个法兰的最大外轮廓是四个安装耳的外端,整体外切圆半径为27mm,也就是说在设备上预留安装位置的时候,只需要留出直径54mm的圆形安装空间,或者边长54mm的方形空间就足够完成安装,相比同通径的圆形六螺栓法兰,能节省接近40%的安装空间,这也是这类四耳法兰在紧凑型设备里被广泛使用的核心原因。安装孔的直径适配M4的固定螺栓,螺栓锁紧时的预紧力控制在3-5N·m即可,不需要过大的锁紧力,因为凸台已经承担了径向定位和密封面的支撑作用,螺栓只需要提供足够的轴向压紧力保证密封面贴合就足够,过大的锁紧力反而会导致法兰面变形,尤其是采用铝合金或者工程塑料材质制作这类法兰的时候,过大的预紧力很容易导致安装耳开裂。

  从实际选型的角度来说,选用这类法兰的时候需要先确认对接端的凸台嵌槽尺寸,保证凸台和嵌槽的配合公差符合要求,同时要确认密封件的线径,凸台端面的密封槽深度要和密封件线径匹配,保证压缩率在20%-30%之间,这个压缩率下的密封件使用寿命最长,密封效果也最稳定。另外四个安装耳的位置精度也需要重点关注,安装孔的位置度公差要控制在0.2mm以内,避免出现螺栓无法穿入或者安装后法兰面错位的问题,如果是用于有振动的工况,还可以在安装耳和对接面之间加装平垫圈或者弹簧垫圈,避免螺栓因为振动出现松脱。
