小型手动注油润滑装置结构设计

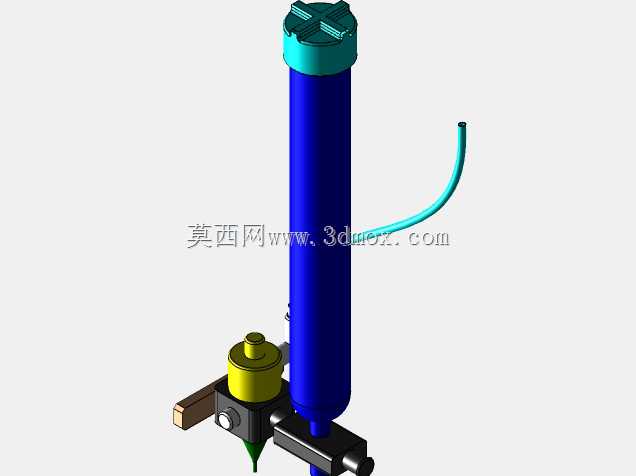

　　在小型加工设备、家用机具、实验台架以及零散机械点位的日常润滑维护场景里，这类手动注油结构的使用频率远高于大型集中润滑系统，毕竟多数零散润滑点不需要布设复杂的供油管路，靠手持操作的小型注油装置就能完成定量补脂、补油作业，适配没有集中润滑配置的老旧设备、户外移动机具以及小批量试制的工装夹具维护需求。从结构组成来看，整套装置分为储油容腔、压动操作单元、导流管路以及注油端头几个核心部分，储油部分采用直立式筒状结构，选用半透明材质制作的话可以直接观察内部剩余润滑介质的存量，避免作业中途缺油中断操作，容腔顶部做了十字防滑旋盖结构，不需要额外工具就能徒手旋开完成油料补充，旋盖和筒身之间做了密封配合，防止倾斜或者受压时油料从顶部渗漏。

　　压动操作单元设置在储油筒下方的基座位置，采用杠杆式压动结构，操作手柄做了贴合手部施力的平直造型，压动行程控制在单手握持可轻松完成的范围，每次压动可以输出稳定剂量的润滑介质，避免一次性注油过多造成油料溢出污染设备表面或者加工工件。基座上集成了进出油的单向阀结构，保证压动时油料只能从储油腔流向导流管路，松开手柄复位时不会出现管路内油料回流的问题，保证每次注油的剂量稳定，也能避免外部杂质顺着管路倒流进入储油腔污染油料。导流管路采用柔性耐油软管设计，可以根据注油点的位置随意弯曲调整角度，哪怕是设备内侧、缝隙里的隐蔽注油点，也能顺着缝隙把管路伸到注油位置，不需要大幅度挪动设备或者拆解周边遮挡零件，适配不同安装位置的润滑点作业需求。

　　注油端头做了锥形收口结构，可以和常规的油杯、注油孔形成紧密贴合，注油时不会出现侧漏，针对不同孔径的注油孔，这个端头也能靠锥面的自适应贴合完成密封，不需要额外更换不同规格的接头就能适配多数常见的小型注油点位。设计过程中首先考虑的是操作的便捷性，整套装置不需要外接电源或者气源，完全靠手动操作就能完成注油，适合在没有动力供给的户外检修、车间零散维护场景使用，整体重量控制在单手握持可长时间操作的范围，长时间作业也不会产生明显的手部疲劳。安装边界方面，整套装置本身是手持作业工具，不需要固定安装在设备上，存放时只需要预留相当于普通手动工具的摆放空间即可，储油筒的直径控制在常规握持范围内，手部可以轻松环握完成持握和压动操作，

　　软管长度设计上兼顾了操作距离和收纳便利性，既可以够到常规设备上距离操作面30厘米范围内的注油点，收纳时也可以顺着筒身盘绕不会占用过多存放空间。结构细节上，基座部分的各个连接位置都做了密封处理，包括储油筒和基座的连接位、手柄转轴位置、软管和基座的连接位，都设置了密封件，避免长期使用后出现渗漏问题，基座底部的锥形注油端头和基座采用螺纹连接，长期使用出现磨损后可以单独更换端头，不需要报废整套装置，降低使用过程中的维护成本。实际使用过程中，这类装置可以加注黏度范围较宽的润滑介质，从低黏度的机械润滑油到中等黏度的润滑脂都可以适配，压动结构的出力设计可以轻松把中等黏度的润滑脂从管路压出，不会出现低温环境下脂类黏度升高压不动的问题。针对不同作业场景的需求，储油筒的容量设计兼顾了单次作业的续航和整体重量，一次加满可以完成数十个零散润滑点的注油作业，不需要频繁开盖补油，同时也不会因为容量过大导致整体过重影响操作灵活性。在结构建模过程中，各个运动部件之间都预留了合理的配合间隙，手柄的转动位置做了耐磨处理，长期反复压动也不会出现卡滞或者磨损松旷的问题，单向阀的阀芯采用耐油耐磨材质制作，长期接触润滑介质也不会出现溶胀变形导致的密封失效问题。
