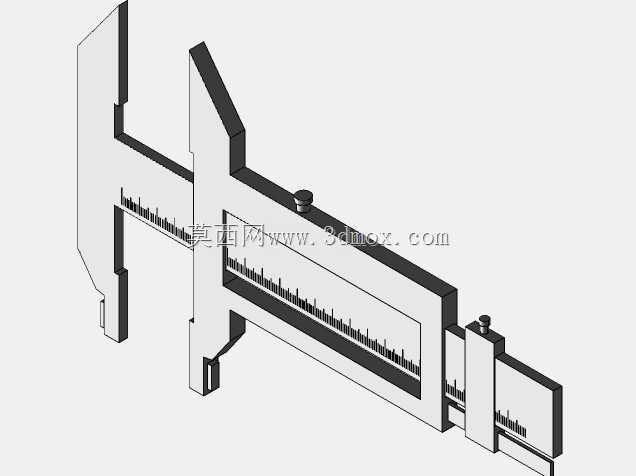

C型游标卡尺精密测量工具结构设计

　　在机械加工车间的日常作业场景里，这类C型游标卡尺是一线操作工人、质检人员手边离不开的基础测量器具，从毛坯件的初加工余量核验，到精加工工序的尺寸公差确认，再到装配环节的配合间隙检测，它的使用频次远高于很多复杂的专用检测设备。不同于数显类测量工具对使用环境的苛刻要求，这款纯机械结构的游标卡尺不需要供电，在油污、切削液飞溅的加工工位上也能稳定完成测量动作，不会因为车间电压波动、电磁干扰出现数值跳变的问题，哪怕是在没有外接电源的野外设备检修现场，也能随时掏出来完成尺寸核验工作。

　　从功能特性上看，这款C型结构的游标卡尺同时兼顾了多维度测量需求：外侧的两个长量爪可以完成工件外径、长宽外形尺寸的测量，内侧的刃口状量爪能够精准卡入内孔、槽宽位置完成内尺寸检测，尾部延伸的深度测杆可以直接探入盲孔、台阶槽内部完成深度尺寸测量，一把量具就能覆盖常规机械加工中九成以上的基础尺寸检测需求，不需要操作人员频繁更换不同的测量器具，能有效减少工序间的辅助检测时间。尺身的主刻度与游标尺的副刻度采用了错位刻线的读数原理，通过主尺刻度与游标尺刻度的对齐位置，就能直接读出0.02毫米精度级别的测量数值，熟练的操作人员可以在两三秒内完成读数判断，不需要等待数显设备的数值稳定过程。

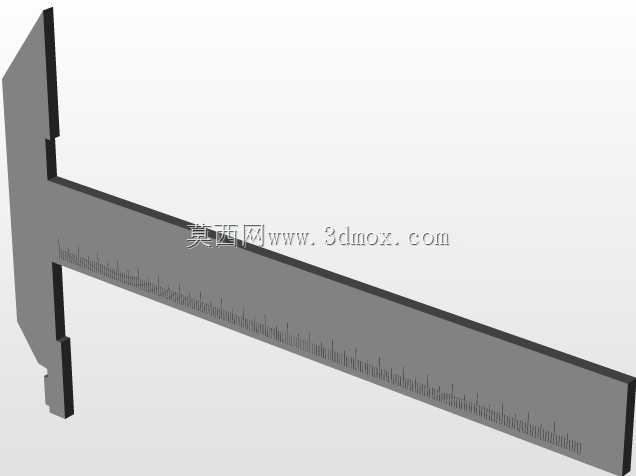

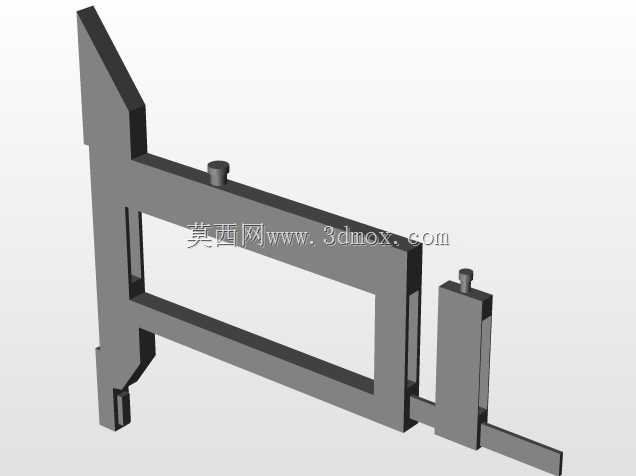

　　在设计思路的考量上，整个卡尺的结构完全围绕测量稳定性与长期使用的耐磨性展开：尺身采用整体式的长条形导轨结构，游标尺套在尺身外部可以实现无卡顿的平滑滑动，滑动副之间预留了合理的配合间隙，既不会因为间隙过大出现测量时的量爪歪斜，也不会因为间隙过小在沾染金属切屑后出现卡滞问题。两个量爪的测量面做了淬硬处理，表面粗糙度控制在极低的水平，长期反复接触被测工件也不会出现磨损凹陷，避免因为测量面磨损带来的系统误差。尺身上的锁紧螺钉可以在测量完成后直接固定游标尺的位置，方便操作人员将卡尺从工件上取下后再仔细读数，不会因为挪动过程中游标尺滑动导致测量数值丢失。

　　从外形尺寸与安装边界的角度来说，这款卡尺的整体长度根据常规测量量程做了匹配设计，主尺的厚度控制在合理范围，握持时尺身可以贴合手掌虎口位置，长时间手持测量也不会出现明显的疲劳感。量爪的伸出长度做了针对性优化，既可以满足常规轴类、盘类零件的外径测量，也能够探入一定深度的内孔中完成内尺寸检测，不会因为量爪过短无法接触到被测位置，也不会因为量爪过长导致整体结构刚性下降，测量时出现量爪形变影响精度。深度测杆与尺身尾部的导向孔做了精密配合，伸出过程中始终保持与尺身平行，不会出现测杆歪斜导致的深度测量偏差，哪怕是测量较深的盲孔深度，也能保证测杆端部垂直抵在孔底位置，获得准确的测量结果。

　　在实际的设备维护、工装调试场景中，这款卡尺也能发挥很大作用：调试工装夹具的定位块位置时，可以直接用它测量定位块与基准面的距离，确认定位尺寸是否符合工艺要求；检修磨损的机械零件时，可以快速测量零件的磨损量，判断零件是否达到更换阈值；甚至在做简单的钣金划线作业时，还可以借助卡尺的量爪尖端作为划线靠具，直接在板材上划出指定距离的加工线，拓展了基础量具的使用场景。整个结构没有多余的复杂零件，日常维护只需要定期擦拭干净尺身的油污与切屑，在滑动面涂抹少量轻质润滑油就能长期保持顺畅的滑动状态，不需要复杂的校准流程，只需要定期用标准量块校验零位误差，就能持续保证测量精度的可靠性。
