黄铜材质带操作手柄截止式阀门三维设计

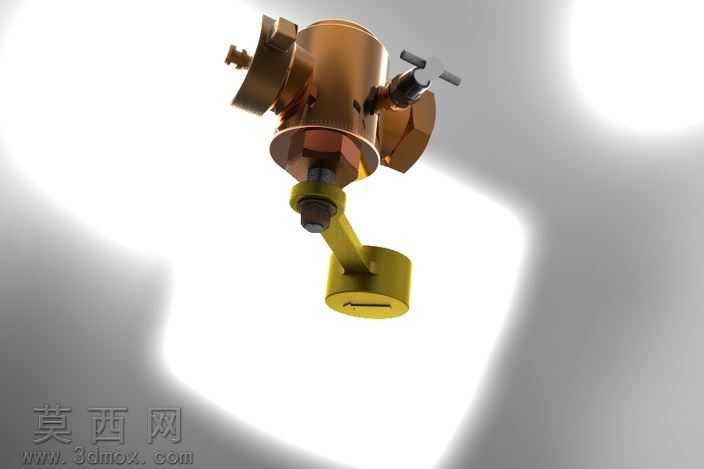

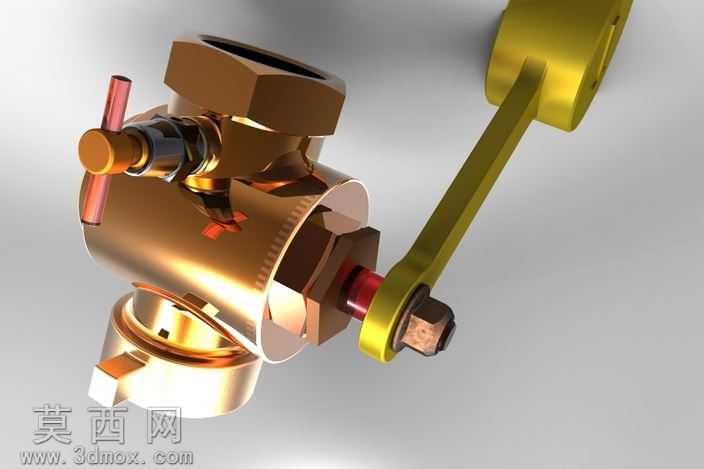

本作品为手动控制类阀门的三维建模设计成果，建模阶段采用Pro/ENGINEER R5.0软件完成全参数化构建，设计过程中严格遵循机械五金阀件的通用尺寸规范，对阀门的各个组成结构进行了精细化还原。首先从阀体主体的回转结构入手，通过旋转特征构建出阀体的中空流道与外部安装轮廓，针对阀体上的六角紧固部位，采用拉伸切除与倒角结合的方式还原出标准的扳手操作面，确保结构符合实际五金件的加工特征。其次对阀门的操作组件进行独立建模，包含长柄式操作手柄、阀杆调节旋钮、侧部微调杆等部件，手柄部分采用拉伸与倒圆角结合的方式还原出符合人体工学的握持轮廓，手柄与阀杆的连接部位还原了六角锁紧螺母与密封垫片的装配结构，清晰展现出阀门的操作传动逻辑。材质与渲染阶段，针对阀体的黄铜金属特性，调整材质参数还原出抛光黄铜的高反光金属质感，对操作手柄的漆面材质、调节旋钮的哑光金属质感、密封部位的非金属材质进行了区分设置，通过光影渲染突出金属表面的高光反射与结构棱线，让整体模型呈现出逼真的工业产品视觉效果。结构设计上，完整还原了阀门的流体通断控制逻辑，清晰展现了阀杆与阀体密封部位的配合关系、各个连接部位的螺纹装配结构、外接管路的接口轮廓，所有部件之间保留了合理的装配间隙，符合实际阀门产品的装配要求。设计思路围绕民用管路手动控制阀门的实际使用场景展开，在保证结构还原度的前提下，对非关键的内部微小密封件进行了合理简化，既保留了阀门产品的核心结构特征，也让模型整体视觉表现更加清晰直观，可用于阀件产品展示、机械结构教学、管路系统装配模拟等多种场景。
