三爪式重物吊挂抓取拉具结构设计

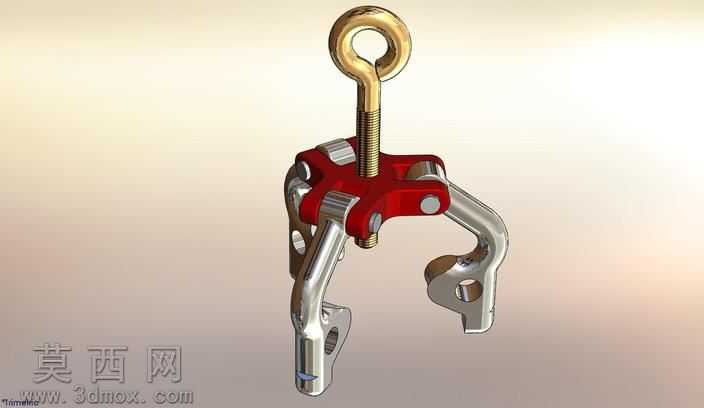

本作品为三爪式吊挂抓取拉具，整体采用三维参数化建模方式完成全结构设计，建模过程中优先保证各运动部件的装配干涉校验，通过自顶向下的设计思路先确定整体受力框架，再逐步拆分单个零件完成细节建模。顶部采用环形吊环结构，与中心调节螺杆采用螺纹传动配合，建模时精准绘制梯形螺纹截面，通过螺旋扫描特征生成完整啮合螺纹，保证螺杆旋转时可顺畅带动下方爪架实现开合调节。中心主体为十字形支架结构，采用高强度金属材质设定，渲染时赋予主体支架红色喷塑金属材质，通过调整材质粗糙度、反光度参数还原工业喷塑件的哑光质感，同时在支架棱边处添加微小倒角特征，避免应力集中的同时还原真实机加工零件的细节特征。三个抓取爪通过销轴与中心支架形成转动副连接，建模时严格控制销轴孔的同轴度公差，保证三个爪可同步绕销轴顺畅转动，抓取爪的勾取部位根据重物吊挂的受力需求设计为内弯勾型，勾边处做圆弧过渡处理，避免吊挂时应力集中割伤被吊物件，爪体部分赋予抛光镀铬金属材质，通过环境贴图反射模拟镀铬表面的高亮金属质感，与红色支架形成鲜明的视觉区分。中心螺杆上部的吊环采用一体成型结构设计，吊环内孔做光滑圆弧处理，适配起重吊钩的挂接需求，螺杆底部设置限位结构，防止调节行程过大导致爪体脱落。渲染阶段采用三点布光方案，主光源从斜上方45度投射，突出金属零件的轮廓反光，辅光源补全暗部细节避免阴影死黑，添加柔和的环境光遮蔽效果，强化各零件装配的层次感，背景采用浅米色渐变背景，突出模型主体的结构细节。设计过程中重点考量了机构的受力合理性，三个爪均匀分布在中心支架周围，吊挂时受力可均匀分散到三个爪体上，避免单爪受力过载，螺纹调节结构可适配不同尺寸的吊挂物件，通过旋转中心螺杆即可调整三个爪的开合范围，操作便捷结构可靠，整体模型所有零件均按实际加工比例建模，可直接用于3D打印验证或生产加工参考，各运动副的活动范围均经过运动仿真校验，无卡滞、干涉问题，材质搭配符合工业起重吊具的常规生产工艺，还原了真实产品的外观质感与结构特性。
