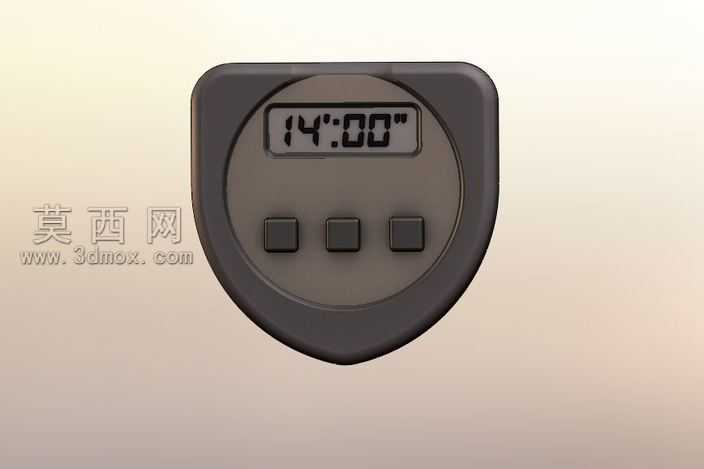

盾形便携按键式数字计时器三维建模作品

本数字计时器模型采用SolidWorks进行全参数化三维建模，整体外观采用盾形圆角一体化设计，规避尖锐棱角提升握持与摆放的安全属性，建模过程中优先使用草图驱动特征的方式构建主体轮廓，先绘制盾形外轮廓的闭合草图，通过拉伸凸台生成基础壳体，再对壳体所有外边缘执行等半径圆角处理，还原实物的圆润触感。显示区域建模时，先在壳体正面预留矩形沉台安装位，沉台深度匹配液晶显示屏的装配厚度，显示屏外框做微小内凹处理，模拟真实产品的屏幕防护边框结构，屏幕区域通过分割线特征划分出独立面，后续渲染时赋予半透明哑光玻璃材质，还原液晶屏幕的显示质感，屏幕上的数字标识通过包覆特征生成，模拟数码管显示的14分00秒计时状态，数字边缘做轻微凸起处理，贴合实物的屏幕印刷工艺。按键区域共设置三个等尺寸方形操作按键，建模时在屏幕下方均匀排布三个方形安装孔，按键采用小间隙装配设计，按键顶面略高于壳体表面0.8mm，按键边缘做0.5mm小圆角处理，还原实体按键的按压触感结构，按键与壳体的配合间隙控制在0.1mm，既符合真实产品的装配公差要求，也避免渲染时出现面重叠的穿模问题。材质分配阶段，主体壳体赋予深灰色磨砂ABS塑料材质，调整材质的粗糙度参数至0.6，还原工程塑料的哑光磨砂质感，避免高反光带来的廉价感；按键部分采用与壳体同色系但粗糙度稍低的塑料材质，通过细微的质感差异区分按键与壳体的不同部件；显示屏区域赋予半透明PC材质，添加轻微的反光属性与10%的透明度，模拟液晶屏幕的透光显示效果。渲染阶段采用柔和的侧上方主光源搭配底部补光，弱化硬阴影突出产品的轮廓细节，背景选用浅米色渐变背景，将视觉焦点集中在计时器本身，整体建模严格遵循消费类电子产品的结构设计逻辑，所有特征均可编辑，可直接用于产品结构验证、装配物料清单制作以及外观渲染展示，适配厨房计时、实验计时、工业工序计时等多场景的应用展示需求，模型的壳体壁厚、按键行程、屏幕安装位等结构参数均参考市面主流便携计时器的实物尺寸进行1:1还原，具备较高的结构参考价值。
