微型工件夹持适配V型定位块结构

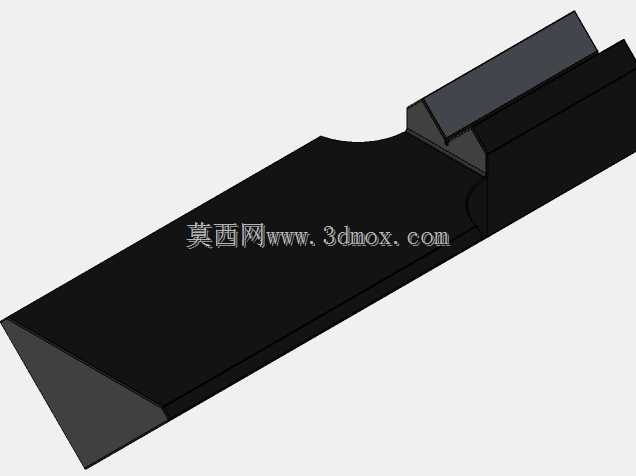

　　在精密机械加工、微小零件装配、实验室精密试样装夹这类场景里，常规尺寸的V型块往往因为V槽开口过大、支撑面跨度太宽，没法对直径在毫米级甚至亚毫米级的轴类、销类微型工件形成稳定夹持，很容易出现工件歪斜、装夹同轴度偏差过大，甚至加工受力时工件弹出的问题，这款适配微型工件的V型块，就是为了填补常规V型块在微小尺寸工件装夹领域的使用空白设计的。从结构功能上看，它的主体采用长条形楔状基座，大尺寸的基座端面可以和常规标准V型块的V型槽面完全贴合，不需要额外制作转接底座，就能直接装在现有常规V型架、平口钳或者机床工作台上使用，不需要改动原有工装的装夹逻辑，车间现有设备的工装兼容性很强。前端收窄的微型V型槽部分，槽口角度采用通用的90度定位角，

　　这个角度的V型面对圆柱类工件的对中性最优，不管是微型销轴、精密小轴、微细钻头坯料还是小型传感器的金属外壳，放上去之后都能自动找正中心，不需要反复调整工件位置就能保证轴线和加工基准平行。设计的时候特意把微型V槽的支撑棱做了窄边处理，避免槽口边缘和微型工件的接触面积过大，影响工件的定位精度，同时基座的斜面过渡段做了圆弧卸荷结构，避免基座和微型V槽衔接的位置出现应力集中，长期受装夹压紧力的时候不会出现根部断裂的问题。实际使用的时候，只需要把这个V型块的大基座斜面卡进现有常规V型块的V槽里，依靠两个斜面的贴合就能自动完成这个适配块本身的定位，不需要额外的螺栓固定，靠装夹时的压紧力就能把适配块和原有V型块牢牢压成一个整体，拆装非常方便，

　　切换不同尺寸的微型工件装夹时，只需要更换对应槽宽的适配块就行，不用整组更换大型V型架，能大幅降低工装采购成本。从安装边界来看，它的基座宽度和常规100mm规格V型块的槽宽匹配，整体长度控制在120mm以内，不会超出常规机床工作台的T型槽装夹范围，微型V槽的槽底高度比常规V型块的支撑面高出15mm，刚好避开常规V型块槽底的退刀槽位置，保证微型工件装夹的时候整个支撑段都落在有效定位面上，不会出现悬空段。在精密磨削微小轴类零件的外圆时，用这个适配块装夹，工件的圆跳动可以控制在0.005mm以内，完全满足精密零件的加工精度要求；在微小部件装配工序里，它可以作为微型轴类零件的定位支撑，配合压装机完成小尺寸销钉、轴件的压装作业，

　　不会因为支撑不稳出现压偏的问题；甚至在精密检测环节，它还能作为影像测量仪、三坐标测量机的工件支撑座，对微型圆柱类零件进行形位公差检测，V型面的淬火处理让它的表面硬度达到HRC58以上，长期使用不会出现磨损塌陷，能长期保持定位精度。整个结构没有多余的复杂部件，所有的面都是平面和斜面，加工的时候只需要采用普通的铣削、磨削工艺就能完成，不需要特殊的加工设备，制造成本很低，适合车间批量制作备用，针对不同直径范围的微型工件，只需要调整前端微型V槽的开口宽度，就能衍生出适配不同尺寸段的系列化适配块，和车间现有常规V型块形成完整的尺寸覆盖，从直径几米的大型轴类到直径零点几毫米的微型轴件，都能找到对应的V型定位支撑方案。
