二合一组合式羊角锤五金工具结构设计

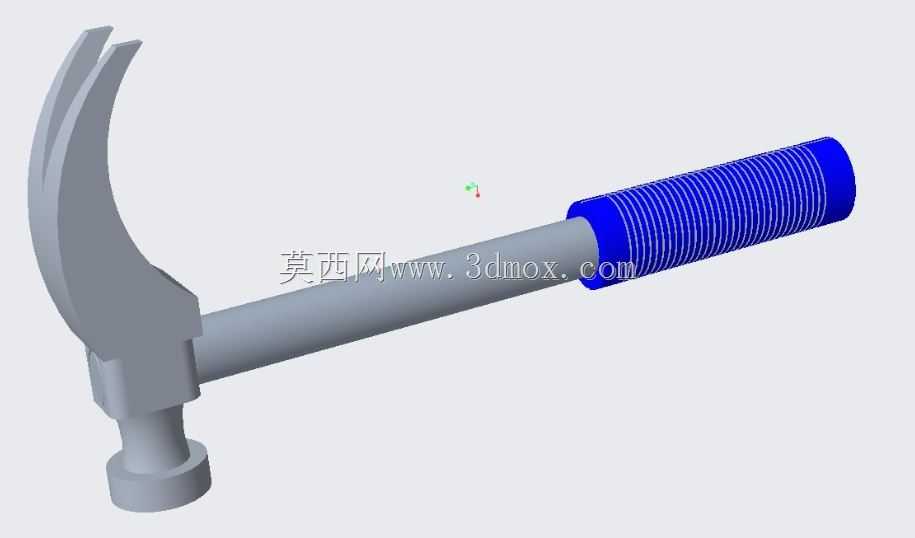

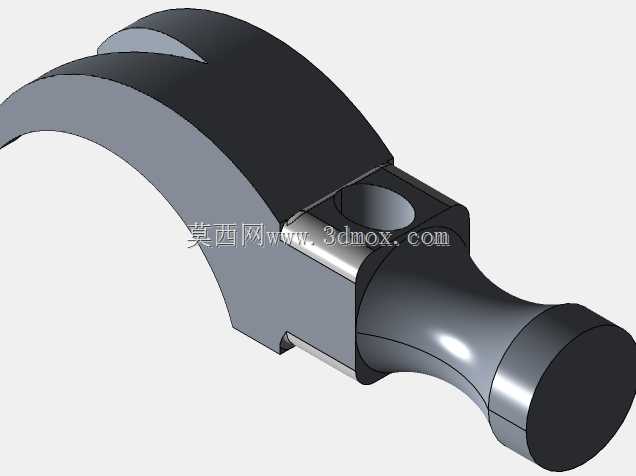

　　这款组合式敲击工具的设计，核心是解决一线作业场景中频繁切换工具的痛点，在日常家装维修、木工作业、建筑现场零散施工、设备维保等场景里，作业人员往往需要同时携带敲击构件与起钉构件，来回取放工具不仅拖慢作业节奏，也容易在高空、狭窄作业面等特殊工况下出现工具掉落的安全隐患。从结构设计逻辑来看，锤头部分采用羊角式分叉结构，一端为平面敲击端面，端面做了微小的倒角处理，避免长期敲击后边缘崩裂产生金属飞屑，敲击面的平面度公差控制在0.1mm以内，保证敲击时受力均匀，不会出现滑脱偏移的问题；另一端的羊角开叉做了渐变式的楔角设计，开口从端部向根部逐渐收窄，适配不同直径的圆钉、码钉起拔作业，开叉根部做了圆弧过渡，避免应力集中导致的羊角断裂问题，

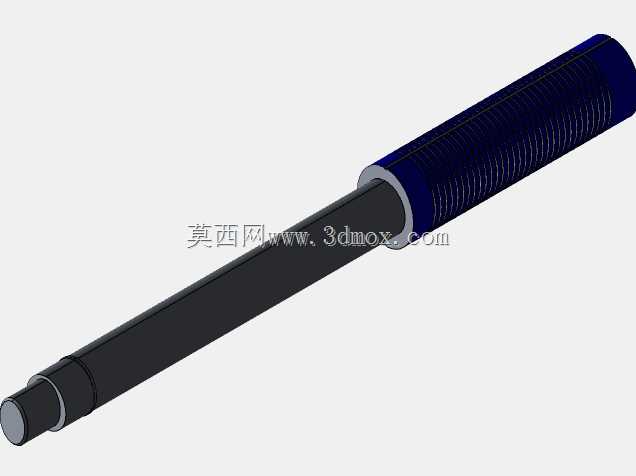

　　锤头与锤柄的连接部位采用了嵌入式的过盈配合结构，配合周向的防滑齿结构，杜绝长期敲击后锤头松动脱落的风险。锤柄部分采用分段式设计，靠近锤头的握持段做了滚花纹理处理，增大手部与柄体的摩擦力，即使手部沾有油污、汗液也能稳定握持，柄体的直径按照成年男性手部握持的人机工程尺寸设计，握持时的受力点均匀分布在掌心与指节位置，长时间作业不会产生明显的压痕与疲劳感；锤柄末端做了加粗的挡边结构，防止挥锤时手部从柄尾滑脱，同时末端的平面结构也可以作为临时的轻击端面，应对空间狭窄无法挥动整锤的作业场景。从安装边界与尺寸适配来看，整锤的总长度控制在常规手动锤的适配范围内，锤头的重量经过配重校准，挥锤时的重心落在靠近锤头三分之一的位置，既保证足够的敲击动能，

　　又不会因为重心过于靠前导致握持费力。在实际使用场景中，这款工具既可以完成普通圆钉的敲击固定、小型构件的敲击校正、轻质建材的局部敲击就位作业，也可以直接完成废弃钉子的起拔、木板拼接错位的撬正、包装箱体的开盖等辅助作业，不需要额外携带撬棍、起钉器等配套工具。设计过程中针对锤体的受力路径做了仿真验证，敲击时的冲击力从锤头端面传递到连接部位，再顺着锤柄的轴向分散到握持位置，不会在柄体的某个截面形成应力集中点，柄体的材质选用兼顾刚性与韧性的结构，既不会因为刚性过强导致敲击时震手，也不会因为韧性不足出现柄体断裂的问题。羊角部位的楔角角度经过多轮场景测试，角度过大则起钉时需要的撬动力过大，角度过小则容易在起钉时出现钉子滑脱的问题，最终选定的角度可以在起钉时形成稳定的杠杆支点，只需要施加较小的握力就能顺利拔出不同长度的钉子，同时在撬正构件时也能提供足够的撬动行程，不会因为行程过短需要反复调整支点位置。
