转子组件用带安装孔环形法兰结构

在旋转类动力设备的转子装配环节，法兰是承担轴系定位、部件对接与载荷传递的核心基础零件，本次涉及的这款环形法兰，正是针对转子组件的装配需求设计的对接构件。从实际应用场景来看，这类法兰多配套在中小型动力转子的端部衔接位置，常见于工业泵组、小型透平设备、精密传动转子的组件装配中，既需要承担转子运转过程中产生的轴向、径向复合载荷，也要保证对接端面的密封贴合度，避免运转过程中出现介质泄漏或者连接松动的问题。

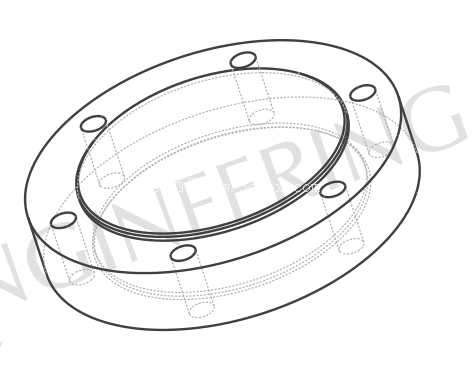

从结构设计思路来看，这款法兰采用整体环形锻件坯料加工的基础构型，主体为等厚度环形盘状结构，中心通孔尺寸与转子轴颈的配合公差选取过渡配合区间，既保证装配时的定位精度，也避免过盈量过大导致的装配应力集中。法兰盘面上沿圆周均匀分布6个贯通安装孔，孔位的分度圆直径经过严格的公差校核，确保与配对法兰的孔位完全对中，安装时采用标准六角螺栓穿装紧固，螺栓孔的孔径比配套螺栓公称直径大0.2mm，预留微量调整余量，抵消加工过程中产生的微小形位误差，同时也方便现场检修时的拆装作业。

法兰的密封面设计为突面结构，密封面的平面度公差控制在0.02mm以内，表面粗糙度达到Ra1.6的加工要求，装配时配合非金属密封垫片，能够在1.6MPa的工作压力下保持可靠的密封性能，适配常规的润滑油、冷却介质等工况下的密封需求。法兰的内孔边缘设计有1×45°的导向倒角，既方便转子轴的穿装导向，也能去除加工毛刺，避免装配时刮伤轴颈表面。法兰的外圆边缘同样做了小尺寸倒角处理，去除锐边，防止搬运、装配过程中划伤操作人员，也减少应力集中的风险。

从安装边界尺寸来看，这款法兰的整体外径适配转子组件的外围安装空间，不会与周边的定子绕组、轴承座等部件产生运动干涉，法兰的厚度经过刚度校核，在额定螺栓预紧力的作用下，法兰盘面的最大变形量不超过0.01mm，保证密封面的均匀压紧，不会出现局部翘曲导致的密封失效问题。在实际选型匹配时，需要重点核对中心通孔与转子轴径的配合尺寸、安装孔的分度圆直径以及螺栓孔的数量、孔径，确保与配对侧的连接尺寸完全匹配，同时要根据实际工作压力、介质温度选择合适的法兰材质与密封垫片类型，常规工况下采用45号钢调质处理即可满足强度要求，腐蚀工况下则需要更换为不锈钢材质。

从功能特性上，这款法兰除了基础的连接紧固作用外，还承担着转子轴向定位的功能，法兰内孔与轴肩贴合的端面垂直度公差控制在0.015mm以内，装配后能够保证转子的回转精度，减少转子运转过程中的径向跳动量，降低设备运行时的振动与噪声。在三维建模过程中，这类法兰的建模需要重点关注孔位的圆周阵列参数、各配合面的形位公差标注，以及倒角、退刀槽等工艺结构的还原，确保模型能够直接导入工程图模块生成符合加工要求的图纸，也能直接用于装配仿真，验证与周边部件的干涉情况。对于结构设计从业者来说，这类标准构型的法兰看似结构简单，但每一处尺寸公差、工艺结构的设计都直接影响最终的装配可靠性与运行寿命，需要结合实际工况的载荷、转速、介质等参数做针对性的校核调整，不能直接照搬通用标准件的尺寸参数，避免出现连接强度不足或者密封失效的问题。
