四爪式圆形零件夹持移运滑车结构

　　在机加工车间、管材仓储、圆形工件装配工位的日常作业中，大直径棒料、筒状壳体、环形锻件这类圆形截面零件的周转移运一直是容易被忽略的作业痛点——常规平口吊具容易打滑脱落，V型托具适配直径范围窄，人工抬搬不仅效率低还存在磕碰工件、砸伤操作人员的风险，这款四爪结构的圆形零件夹持滑车正是针对这类场景设计的移运作业工装。

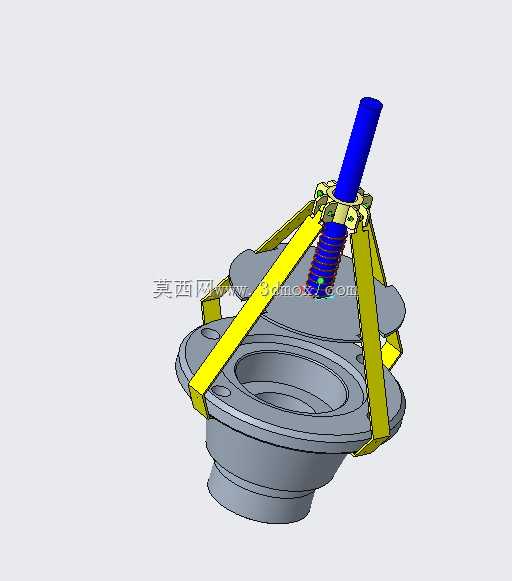

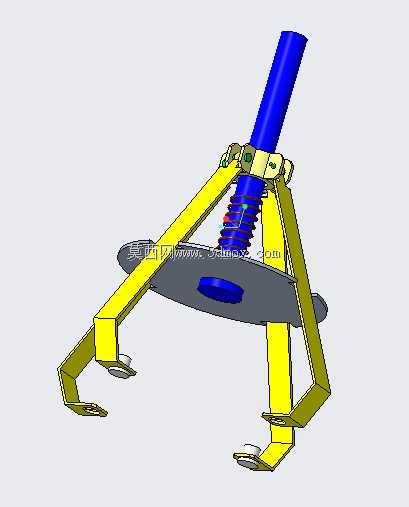

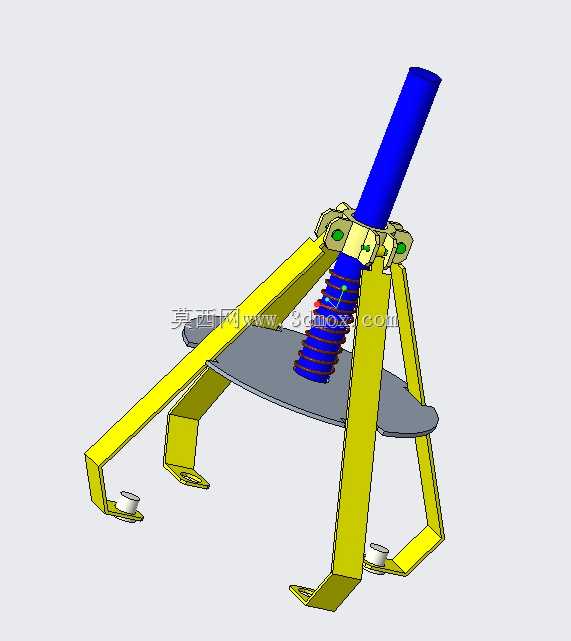

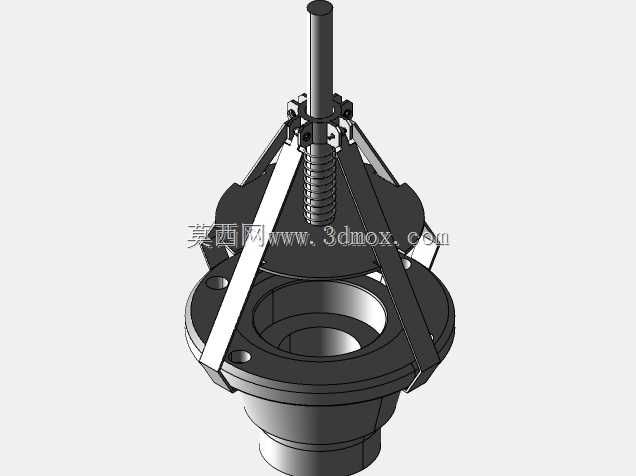

　　从结构设计逻辑来看，这款滑车没有采用复杂的液压或气动驱动结构，完全依靠机械联动实现夹持动作，中心的蓝色竖杆是整套机构的操作与受力主体，上端可对接车间 overhead 起重吊链、平衡吊的挂接端，竖杆内部集成了复位弹簧结构，当吊具起升带动竖杆向上位移时，会通过铰接点同步带动四个周向均布的黄色支腿向内收拢，支腿末端的L型卡爪会从零件下沿托住工件外壁，随着起吊重量增加，夹持力会同步增大，完全避免起吊过程中工件松脱的问题；当滑车落位到指定存放点、竖杆不受向上拉力时，弹簧复位会带动支腿向外张开，卡爪自动脱离工件，无需额外操作解锁，适配单人快速完成吊装移运作业。

　　在安装边界与适配尺寸上，这套夹持机构的支腿采用了分段铰接设计，收拢状态下整体外径不超过300mm，可适配最小直径120mm的圆形零件，支腿完全张开时跨距可达650mm，能够覆盖车间内绝大多数常规尺寸的棒料、筒类零件的夹持需求；支腿与中心主体的铰接点采用了耐磨衬套结构，反复开合作业的磨损量极低，日常维护仅需定期在铰接点涂抹润滑脂即可，没有易损的电子元件或密封件，能够适应车间内多粉尘、少量切削液飞溅的恶劣作业环境。

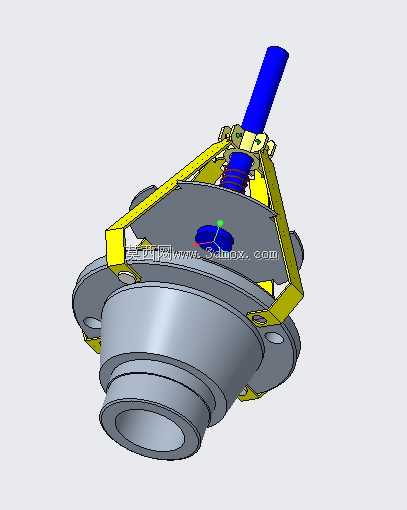

　　不同于常规三爪卡盘式的夹持结构，这款滑车的四个卡爪采用了下托式受力设计，夹持力并非作用在零件侧壁靠摩擦力承重，而是通过卡爪的水平折边托住零件下端面，即使是表面沾有切削油、较为光滑的精加工圆形零件，也不会出现打滑滑落的问题，同时卡爪与零件接触的端面做了圆弧过渡处理，不会在工件表面留下压痕，能够满足精加工后零件的周转移运需求。整套滑车的重心完全落在中心竖杆的轴线上，起吊后工件不会出现偏摆倾斜，移运过程中操作人员只需轻扶工件即可控制方向，大幅降低圆形零件移运作业的劳动强度，也减少了工件磕碰报废的概率。
