车床配套用手动进给顶紧尾座结构

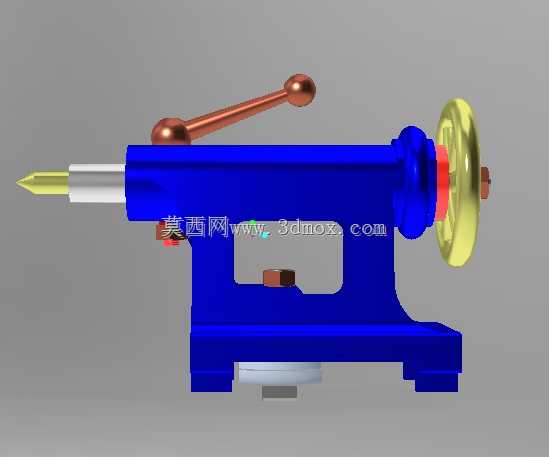

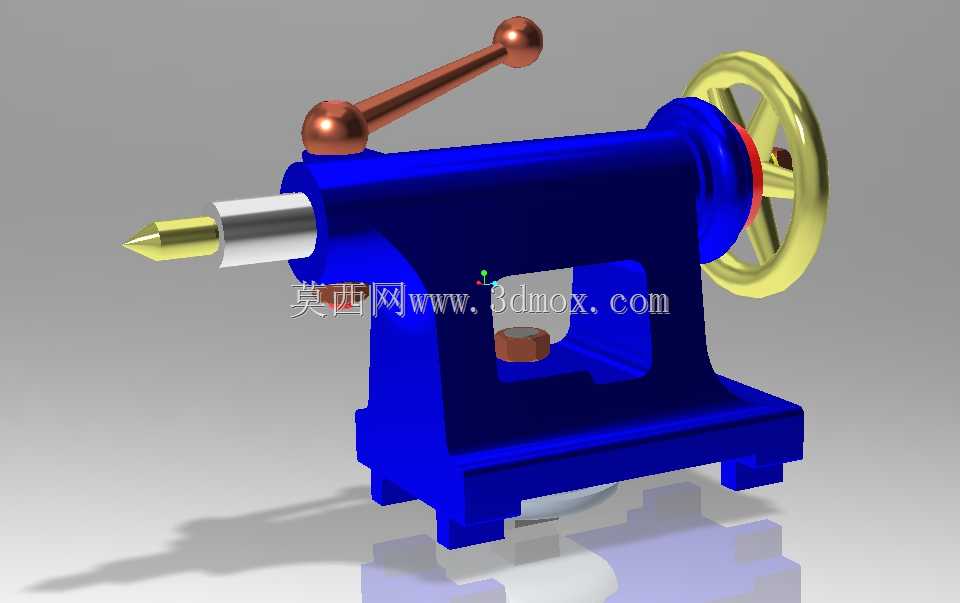

　　在普通卧式车床的轴类零件加工作业场景中，尾座是承担长轴类工件径向支撑、轴向顶紧的核心配套部件，直接影响工件装夹刚性与加工过程的同轴度精度，避免细长轴在切削力作用下出现让刀、振颤甚至弯曲变形的问题。这款尾座采用经典的落地式安装结构，底座设置有与车床床身导轨匹配的定位安装面，可沿床身导轨轴向滑移调整位置，适配不同长度规格的轴类工件装夹需求，安装时通过底座下方的锁紧机构即可完成与床身的位置固定，调整过程无需额外复杂工装，适配多数常规卧式车床的导轨安装边界。操作端采用手轮加锁紧手柄的复合操作结构，尾部的大直径手轮适配手动进给操作，转动手轮即可带动内部丝杆副驱动顶尖套筒做轴向进给运动，实现顶尖对工件中心孔的顶紧动作，

　　顶紧行程可覆盖常规轴类工件的顶紧余量范围，顶紧到位后扳动侧方的铜质锁紧手柄，即可通过内部的锁紧块将套筒位置锁死，避免切削过程中套筒出现轴向窜动，保障加工过程的支撑稳定性。前端的顶尖采用可拆卸式结构设计，可根据加工需求更换固定顶尖、回转顶尖或者不同锥度的钻夹头接杆，拓展尾座的使用场景，除了轴类工件顶紧外，还可完成中心孔钻削、铰孔、攻丝等辅助加工工序。主体结构采用箱型封闭式铸造壳体设计，在保障整体结构刚性的同时，有效降低壳体自重，壳体内部预留有丝杆副的安装腔体与润滑通道，日常维护时可通过预留注油孔完成丝杆、螺母副的润滑保养，降低运动副磨损，延长部件使用寿命。手轮与顶尖套筒的同轴度经过结构优化设计，转动手轮时进给阻力均匀，无卡顿、窜动问题，顶紧力可通过手轮转动扭矩灵活控制，适配不同材质、不同直径工件的顶紧需求，避免顶紧力过大造成工件变形或者顶紧力不足导致工件飞出的安全隐患。
