枪械加工用1911顶出式钻孔夹具

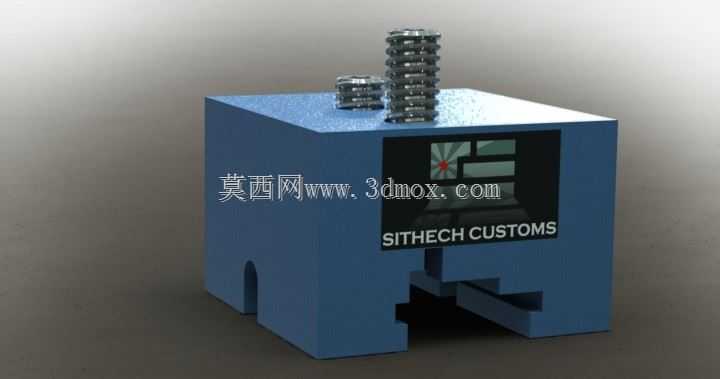

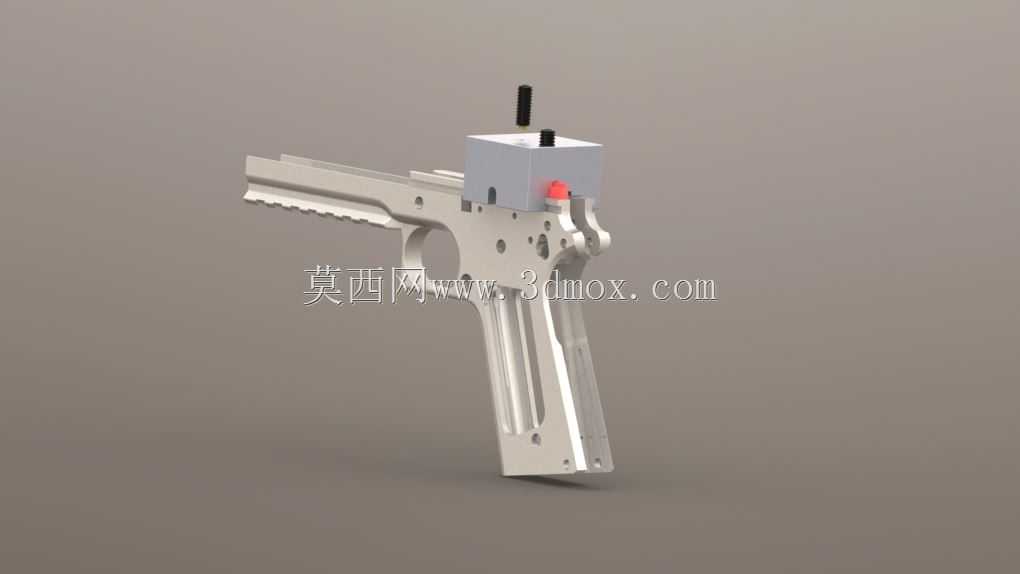

　　在轻武器零部件修配、定制化枪械改装的加工场景中，小直径销孔的同轴度、位置度公差一直是加工难点，尤其是1911系列手枪的拔取机滚销孔，加工时若工件发生微量位移，会直接导致后续装配卡滞、部件动作失效，这款顶出式钻模正是针对该工序的定位装夹需求设计。整套夹具采用方块式整体基体结构，基体底部开设与1911手枪框架轮廓匹配的定位卡槽，安装时可直接滑动卡合在枪械框架的对应位置，无需额外搭建复杂装夹平台，适配现场修配、小批量定制加工的快速装夹需求。基体顶面设置两组带弹簧复位结构的钻套导向柱，钻套内孔与待加工滚销孔的设计尺寸完全匹配，钻孔时钻头沿钻套进给，可有效避免钻头偏摆，保证孔位的位置精度，同时弹簧结构可在钻孔完成后顶出钻头，

　　防止钻头退刀时带起工件造成位移。夹具侧面预留两个黄铜固定螺钉的安装孔位，装夹完成后拧紧两颗螺钉即可将夹具与枪械框架完全锁死，螺钉采用黄铜材质可避免锁紧时刮伤枪械框架的金属表面，兼顾装夹可靠性与工件表面防护。从安装边界来看，整套夹具的外形尺寸紧凑，卡合后不会遮挡枪械框架上的其他加工基准面，也不会与台钻的工作台、压料结构产生干涉，可直接适配常规台式钻床的装夹空间，无需对现有加工设备做改造。设计上采用一体式基体减少了拼接结构的装配误差，所有定位面均做了贴合度适配，卡槽轮廓与1911框架的贴合间隙控制在0.02mm以内，可保证重复装夹的位置一致性，即使是多次拆装加工同批次工件，也能保证孔位的公差符合装配要求。在实际使用中，

　　操作人员只需将夹具卡入框架对应位置、拧紧固定螺钉即可开始钻孔，无需反复打表找正，大幅缩短了单工序的装夹准备时间，同时钻套的导向作用可降低对操作人员的技能要求，即使是入门级的机加工操作人员，也能加工出符合装配要求的销孔，有效解决了轻武器小零件加工中装夹找正繁琐、孔位精度难保证的问题。
