工业物料承载用方管焊接滑架结构

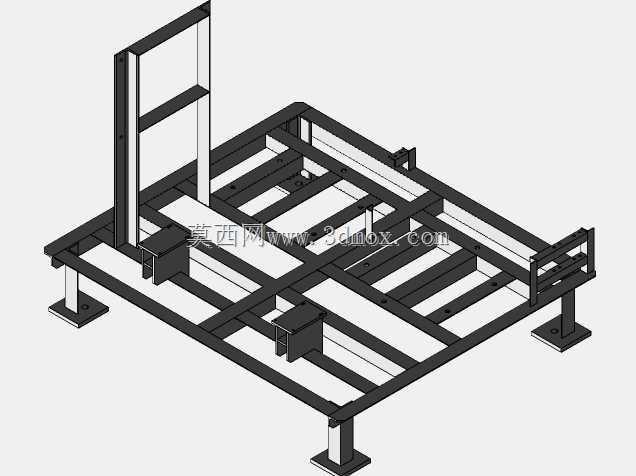

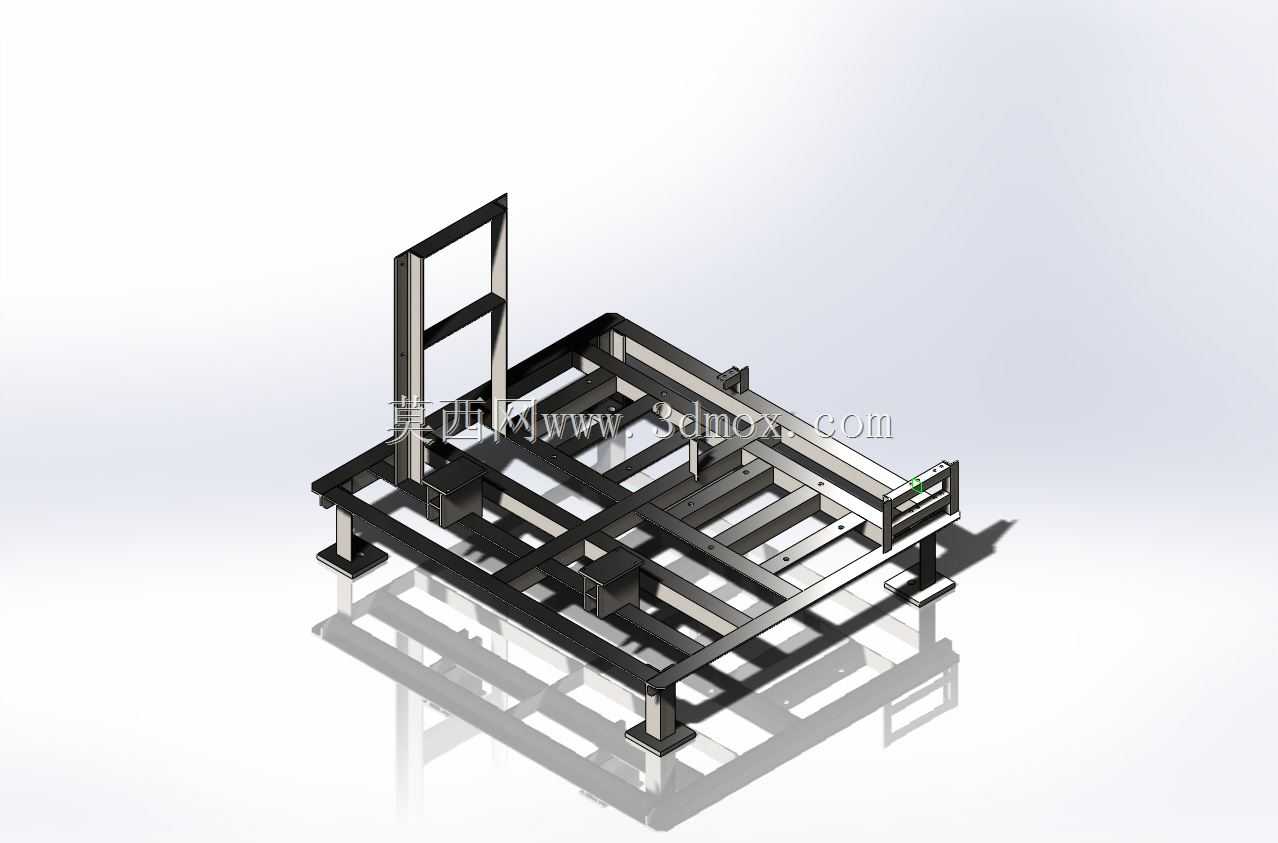

　　在汽车零部件焊装、家电总装、机加工件周转等离散制造场景中，这类滑架是产线旁物料暂存、工序间转运的核心承载工装，区别于通用仓储货架，它的设计完全匹配产线工位的作业高度、物料摆放逻辑与转运路径要求。从结构设计逻辑来看，整体采用矩形方管焊接成型的框架式结构，没有多余的装饰性构件，所有型材排布都围绕承载刚性与使用便利性展开：底部框架采用纵横交错的方管排布，根据常见承载工件的底部支撑点位置设置横梁间距，避免工件放置后出现局部悬空变形，四个底脚设置带安装基准面的支撑座，既可以在固定工位作为静置承载架使用，也可以配套脚轮实现短距离工位转运，或是适配AGV顶升转运的接口要求。框架一侧设置的立式门型结构，并非冗余设计，

　　一方面可以作为滑架堆叠时的导向定位结构，多层滑架叠放时上层底脚可卡入立式框架的定位区间，避免转运过程中出现滑移倾覆，另一方面也可作为物料标识牌、作业指导书的挂载点，部分场景下还可加装挡杆防止立式摆放的工件倾倒。设计阶段优先考虑了车间的通行边界与工位适配性，整体宽度1800mm、深度1550mm、高度320mm，这个尺寸区间刚好适配大部分工厂1.8m宽的人行通道与2m宽的物流通道，不会出现通行卡滞，320mm的作业高度刚好匹配操作人员站立取放工件的舒适高度，不需要过度弯腰或抬手，能有效降低长时间作业的疲劳度。框架所有焊接位置都做了焊后打磨处理，避免尖锐焊渣划伤工件或操作人员，表面处理可根据使用场景选择喷塑、镀锌等工艺，

　　适配焊装车间的防飞溅、机加工车间的防切削液腐蚀等不同需求。结构受力层面，底部支撑腿直接承接主框架的载荷，力传递路径直接，没有多余的受力拐点，额定承载范围内不会出现框架挠度变形，即使长期放置较重的金属冲压件、焊接总成件，也能保持框架的平面度，不会出现工件放置倾斜滑落的问题。这类滑架的结构通用性极强，只需要调整内部横梁的间距、加装不同的定位块，就可以适配不同外形尺寸的工件承载，不需要重新设计整体框架，能大幅降低制造企业的工装投入成本，也便于车间内工装的统一管理与调度。
