AR15螺栓拆装夹持工装工具设计

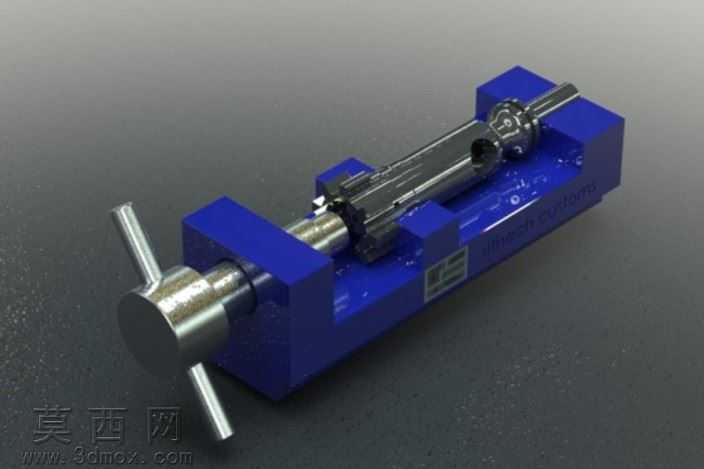

本作品为针对AR15螺栓维护作业设计的专用夹持工具，整体采用三维建模软件完成全参数化设计，建模过程中首先参考公开渠道获取的AR15螺栓三维尺寸数据，对螺栓的杆径、螺纹段长度、头部结构尺寸进行精准校准，确保配套工装的适配精度。模型搭建阶段采用自底向上的装配建模思路，首先完成基座主体的结构绘制，基座采用长方体块状结构，两侧设置对称的支撑立板，用于承载夹持调节机构，建模时对基座的棱边做了合理的圆角过渡处理，既避免应力集中也符合实际加工的工艺要求。夹持调节机构采用螺杆进给结构，前端设置V型定位槽与AR15螺栓的圆柱杆身适配，尾部设计T型转动手柄，建模时对螺杆的螺纹段做了简化的装饰螺纹处理，既保证视觉上的真实感也控制了模型整体的面数规模。渲染阶段采用金属与工程塑料搭配的材质方案，基座部分赋予深蓝色哑光工程塑料材质，调节螺杆、手柄部分赋予镀铬金属材质，通过调整材质的粗糙度、反射率参数，模拟出金属件的冷冽光泽与塑料件的细腻磨砂质感，场景采用三点布光方案，主光源从侧上方打亮模型主体，辅光源补全暗部细节，背光源勾勒模型轮廓，最终渲染出的效果图清晰展现了工装夹持AR15螺栓的工作状态。该工具的设计初衷是解决AR15螺栓维护时难以固定、不便于在螺栓端面进行喷射作业的问题，结构设计上充分考虑了操作便捷性，转动手柄即可实现螺栓的快速夹紧与松脱，夹持状态下螺栓完全固定无晃动，可稳定支撑后续的表面处理作业，整体结构无冗余设计，所有零部件均具备实际加工可行性，装配关系清晰无干涉，可直接用于后续的工程出图与实物制作参考。
