嵌入式圆形电缆连接电源插座结构设计

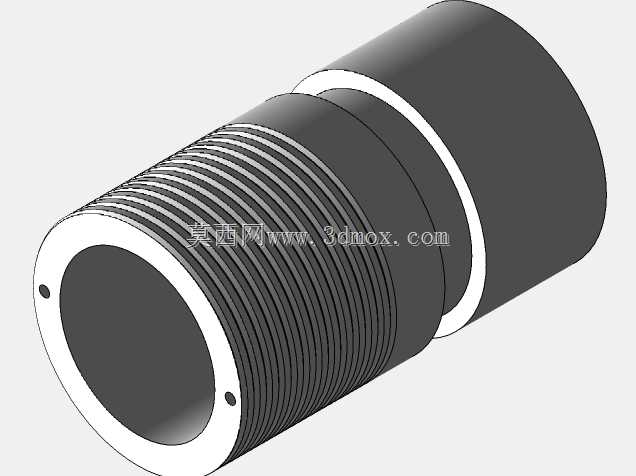

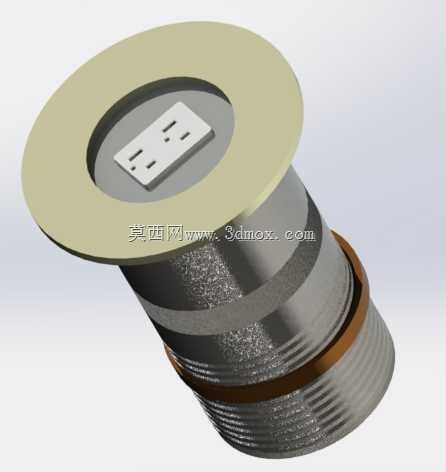

　　这款嵌入式圆形电源插座主要面向需要在设备面板、柜体壁面完成电缆供电接驳的工业场景，常见于各类工业控制柜、户外设备接线端、移动作业设备的供电接口位置，用来实现外部电缆与设备内部供电回路的可靠连接，避免接线端裸露带来的误触、进灰、进水风险，同时保证接驳处的结构强度，适配经常需要插拔供电或者长期固定接线的使用需求。从结构设计来看，整体采用带法兰边的圆柱筒体形态，顶部法兰边为平整圆盘结构，安装时法兰边完全贴合安装面板的外表面，筒体部分嵌入预先开好的安装孔内，筒体外侧设置的外螺纹结构配合配套锁紧螺母，可从面板背面完成锁紧固定，能适配不同厚度的安装面板，安装后整体外露部分仅为顶部法兰与插座面板，外观整洁无突出棱角，

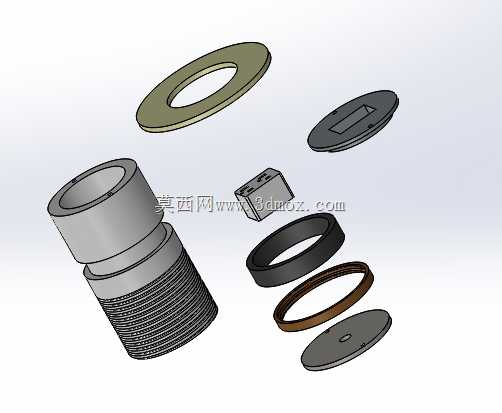

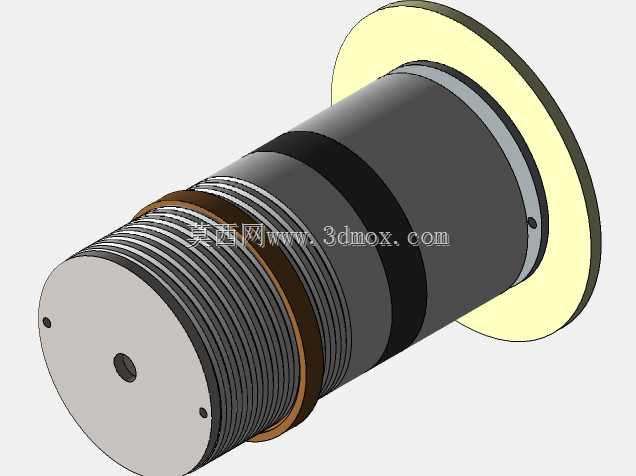

　　不会在设备使用过程中出现勾挂线缆、磕碰损坏的问题。插座的核心功能模块嵌装在筒体顶部的中心位置，采用国标五孔插套布局，可同时满足两扁插、三极接地插头的接驳需求，插套组件与筒体之间设置绝缘隔层，将带电部分与金属筒体完全隔离，避免筒体带电引发的安全隐患。筒体中段设置的环形密封槽可配套安装橡胶密封圈，当插座锁紧在面板上时，密封圈被压紧在法兰背面与面板表面之间，可实现安装缝隙的密封防护，适配有防尘、防溅水要求的户外或车间作业场景。筒体尾部为电缆引入端，内部预留足够的接线空间，可完成电缆线芯与插套端子的压接或螺丝紧固接线，尾部可配套电缆防水接头，对引入的电缆进行锁紧固定，避免电缆受外力拉扯时接线端子松脱。设计过程中充分考虑了安装边界的适配性，

　　法兰边直径大于筒体直径，可覆盖安装孔的加工误差，降低面板开孔的精度要求，筒体的外径尺寸匹配常规面板开孔规格，无需额外定制开孔工具即可完成现场安装，整体金属筒体采用金属材质加工，具备足够的结构强度，可承受常规的插拔冲击力与外部挤压，不会因日常使用出现壳体变形导致内部插套移位的问题。插座的插套位置略低于法兰边平面，可避免插头插入时插套直接承受侧向冲击力，同时法兰边的平整设计也方便在设备面板上做丝印标识，标注插座的电压、电流参数，方便操作人员识别使用。
