双方法兰对接式中空管路连接构件

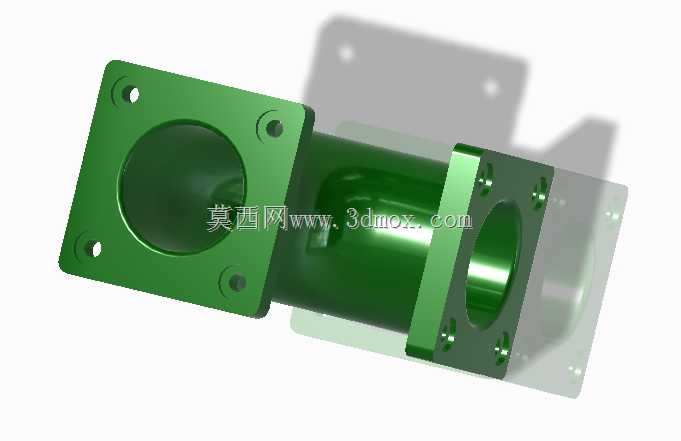

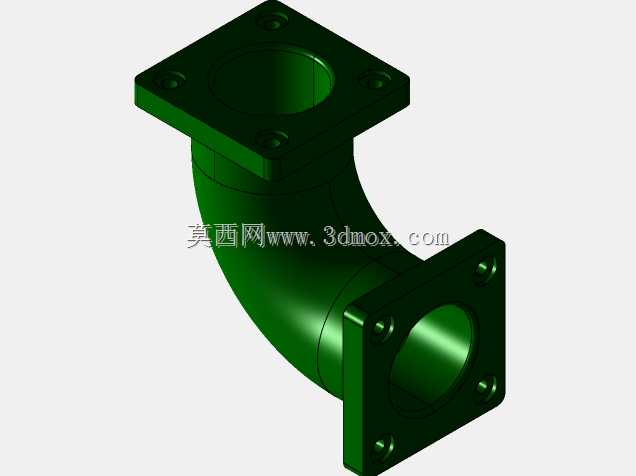

　　这款双方法兰对接的中空管路构件，在流体输送、气动回路、真空系统以及小型设备的介质导通场景中应用十分广泛，不管是工业生产线的气路排布、小型液压站的油路接驳，还是实验设备的流体通路搭建，都能见到这类结构的身影。构件整体采用两端带安装法兰、中间为等径直筒的结构设计，两端法兰均为方形结构，每个法兰面上均匀开设四个安装通孔，孔位分布遵循对称原则，可适配同规格的方形法兰端面对接，安装时通过螺栓穿入通孔锁紧，就能实现管路与对接部件的刚性连接，配合端面密封垫即可满足常规压力下的密封需求，避免介质输送过程中出现泄漏问题。中间的直筒段为中空贯通结构，内壁做了光滑过渡处理，能够减少介质在管路内部流动时的阻力，降低流道内的压力损失，不管是输送压缩空气、

　　液压油还是低压冷却水，都能保证介质流动的顺畅性，不会在管路内部形成涡流或者滞留区。从安装边界来看，两端法兰的外轮廓尺寸大于中间筒身的外径，安装时需要预留足够的螺栓操作空间，法兰端面的平面度有较高要求，加工时需要保证端面与筒身轴线的垂直度，避免对接后出现密封面贴合不严的问题。设计过程中，首先根据管路的通径需求确定中间筒身的内径尺寸，再结合额定工作压力计算筒身的壁厚，保证构件在额定压力下不会出现变形或者破裂；两端法兰的厚度根据螺栓锁紧时的压紧力计算确定，避免螺栓锁紧时法兰出现翘曲变形，安装孔的孔径比适配螺栓的公称直径大0.2到0.5毫米，方便安装时的对位调整，降低装配难度。这类构件在实际使用中，既可以作为两段管路之间的对接接头，

　　也可以直接安装在阀件、泵体的进出口位置，作为设备与外接管路的连接过渡件，相比螺纹连接的管路接头，法兰连接的形式拆装更加方便，密封可靠性更高，能够承受更高的管路压力，在需要频繁拆装维护的管路系统中优势十分明显。建模过程中需要重点关注法兰安装孔的位置度、筒身与法兰的同轴度，以及法兰端面的平面度参数，这些尺寸公差会直接影响后续的装配效果与密封性能，若孔位偏差过大，会出现螺栓无法穿入的问题，若同轴度不足，介质流动时会在对接位置产生紊流，长期使用还可能因为应力集中导致构件焊缝位置出现开裂。
