立式曲柄滑块活塞缸传动机构

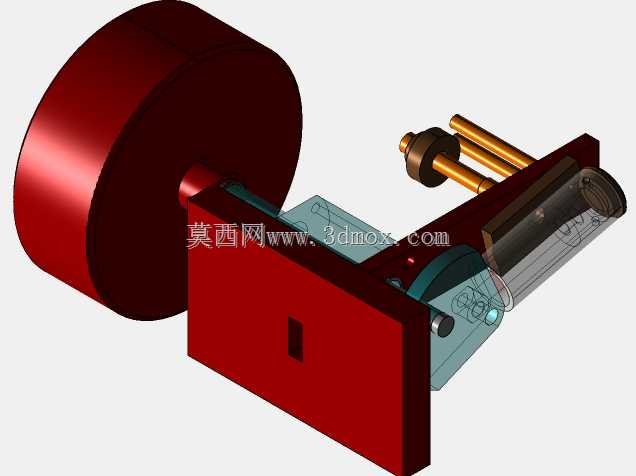

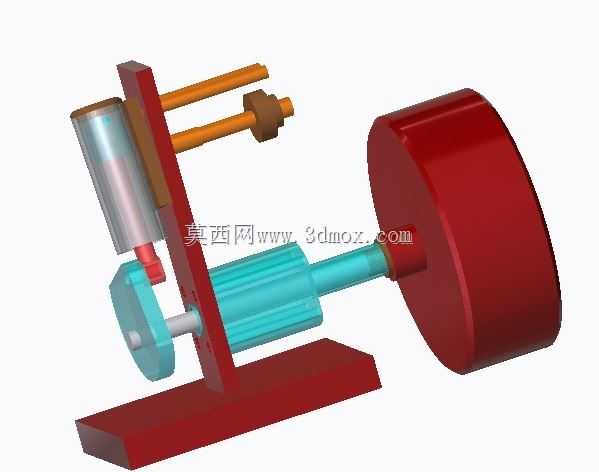

　　这套活塞缸传动结构采用立式L型安装基座作为承载主体，基座预留的安装孔位可直接适配教学实验台、小型动力演示装置的台面固定需求，整体安装边界控制在紧凑范围内，无需额外拓展安装空间即可完成布设。结构核心采用曲柄滑块传动逻辑，将端部飞轮的旋转运动，通过中间的曲柄连杆组件转换为活塞缸内活塞杆的直线往复运动，整套运动副的配合间隙在建模阶段就做了公差适配预留，避免运动过程中出现卡滞、窜动的问题。从实际应用场景来看，这类结构常出现在小型内燃机原理演示教具、低压流体输送的微型柱塞泵、以及小型气动执行机构的原理验证环节，能够直观展示旋转运动与直线往复运动的转换过程，也可作为非标设备中短行程往复驱动单元的结构参考。设计阶段优先考虑了运动部件的动平衡配重，

　　端部的大尺寸飞轮除了作为动力输入的手动操作部件外，还承担了储能稳速的作用，能够降低活塞往复运动过程中的速度波动，让整套机构的运行更平顺。活塞缸部分采用单作用缸体结构，缸筒与立式支架采用嵌入式定位连接，不需要额外的紧固件即可完成缸体的固定，后期拆解维护时可直接将缸筒从支架定位槽中取出，更换密封件或者调整活塞杆行程都十分便捷。传动侧的连杆与曲柄盘采用销轴铰接，铰接位置预留了润滑脂加注的空间，长期运行时可定期加注润滑脂降低铰接副的磨损。整套结构的外形尺寸适配桌面级演示场景，各部件的壁厚设计都兼顾了结构强度与轻量化需求，立式支架的竖板与水平基座采用直角加强结构，避免长期受侧向力出现支架变形的问题。飞轮与输出轴采用平键连接，

　　传递扭矩时不会出现轴与飞轮的相对转动，轴系两端设置的简易支撑座可限制轴的轴向窜动，保证旋转运动的同轴度。在做结构选型参考时，可根据实际输出的行程需求，调整曲柄盘上的铰接点偏心距，即可对应改变活塞杆的往复行程，不需要对整体支架结构做大幅修改，拓展适配性较强。
