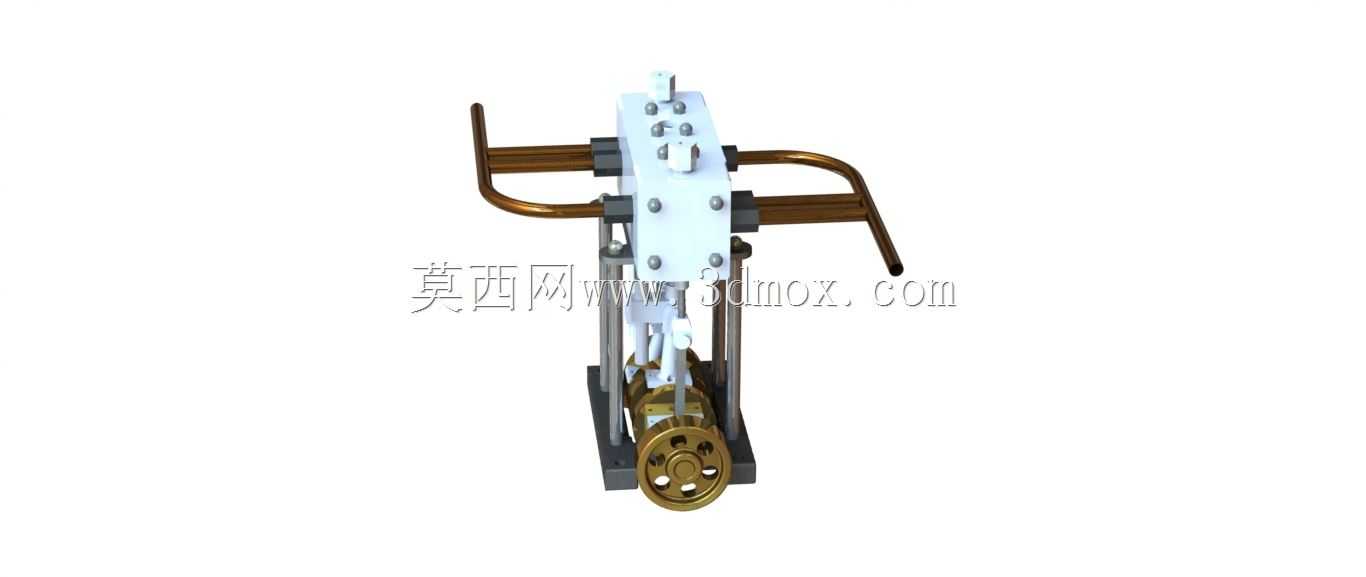

老式往复式双缸蒸汽动力装置结构

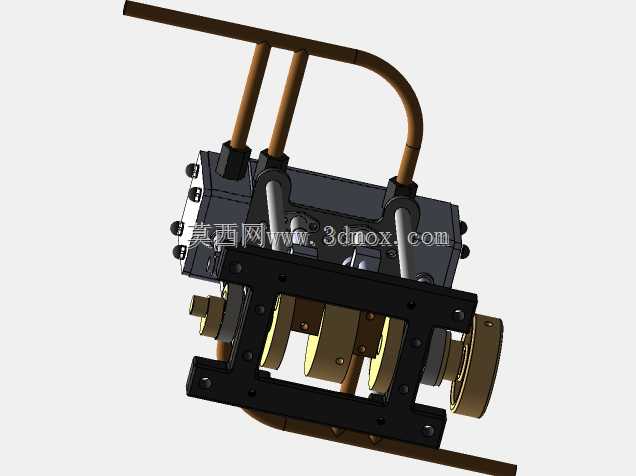

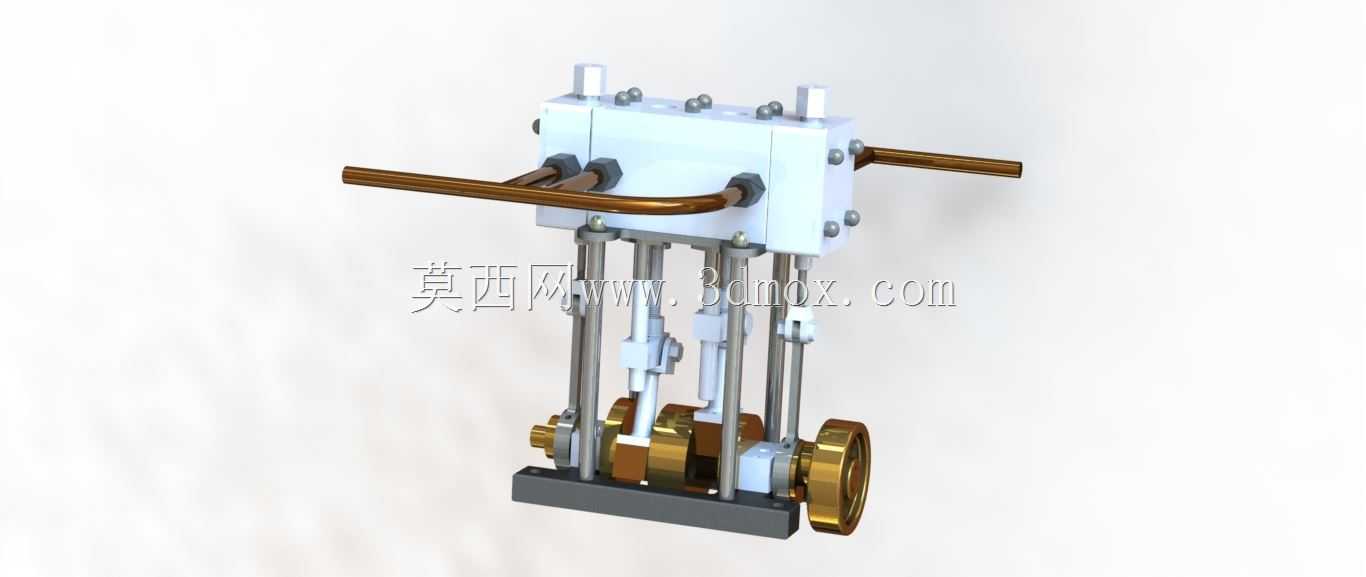

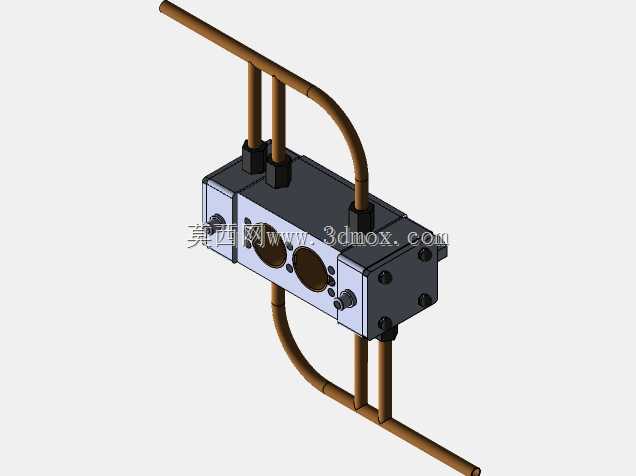

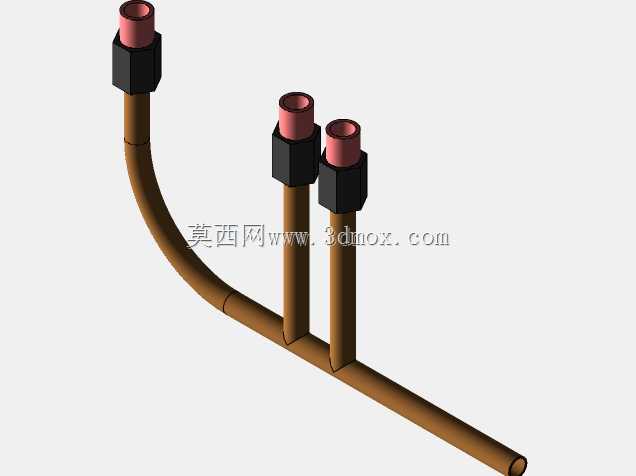

　　该结构复刻了早期卧式双缸往复式蒸汽动力装置的核心机械构造，这类动力装置曾广泛应用于小型蒸汽机车、内河小型船舶、固定式工业拖动场景，在电力尚未全面普及的工业阶段，承担着为车间加工设备、短途运输载具提供旋转动力输出的核心作用。整套结构采用对称双缸布局，相比单缸结构可大幅降低动力输出的扭矩脉动，让曲轴运转更平稳，避免单缸结构死点位置无法自启动的缺陷，两个气缸的曲柄相位呈90度布置，保证任意位置至少有一个气缸处于做功行程，无需额外辅助结构即可顺利启动。上部的阀组集成了配气控制功能，外置的铜质管路负责蒸汽的导入与废汽的导出，管路走向贴合缸体布局，减少不必要的弯折以降低蒸汽输送过程中的压力损失，

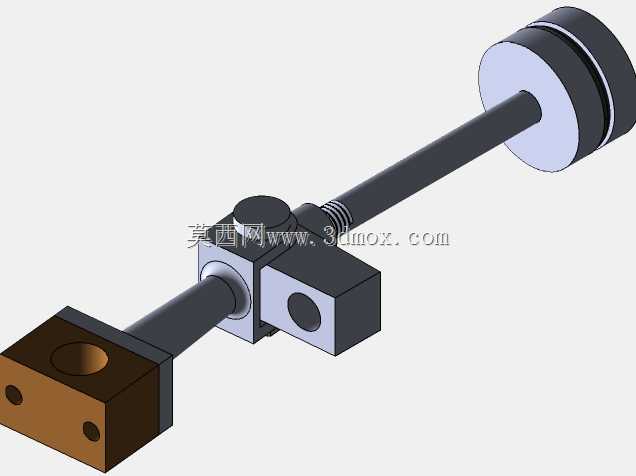

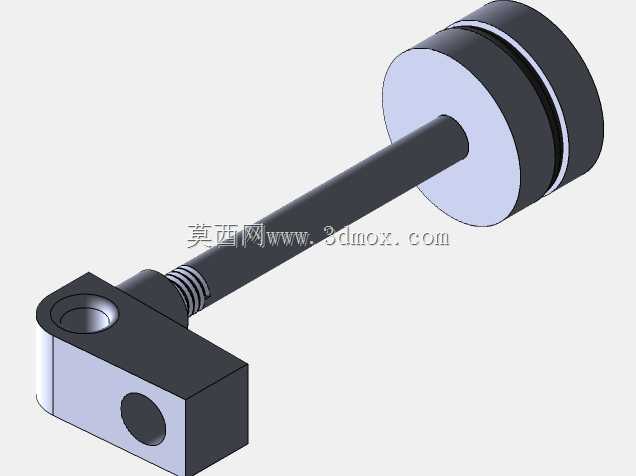

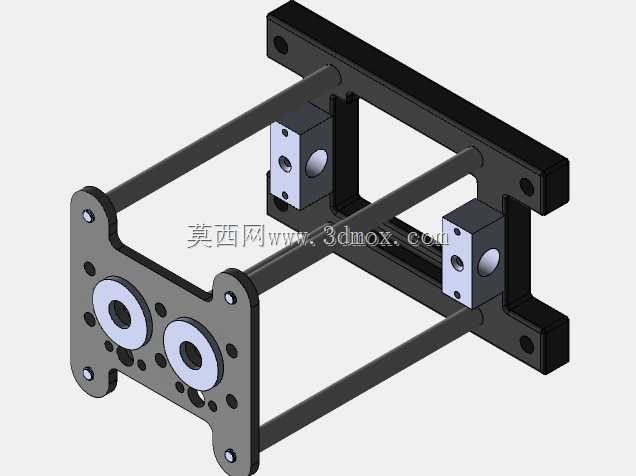

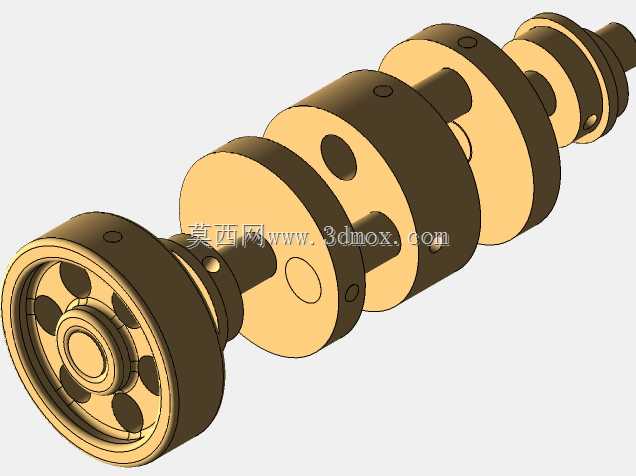

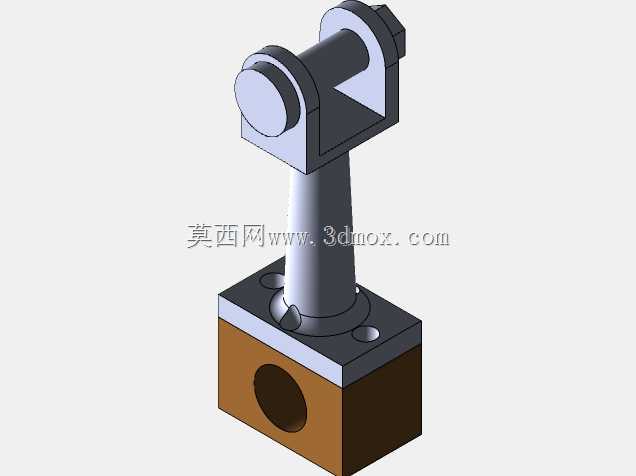

　　同时铜质材料的导热与抗锈蚀特性适配高温高湿的蒸汽工作环境。竖向布置的活塞杆、连杆组件将活塞的直线往复运动转化为曲轴的旋转运动，连杆两端的铰接位置预留了合理的配合间隙，可补偿工作过程中热胀冷缩带来的尺寸变化，避免运动卡滞。下部的曲轴组件集成了平衡配重块，可抵消活塞与连杆往复运动产生的惯性力，降低整机运转时的振动幅度，曲轴输出端的轮状结构可直接连接皮带轮或传动齿轮，将动力传递至后端负载。设计过程中优先保证各运动部件的运动轨迹无干涉，活塞行程与缸体内径的配比参考了早期成熟蒸汽动力的参数设定，兼顾低速扭矩输出与运转可靠性，所有紧固件的布置位置都预留了拆装操作空间，方便日常维护时的密封件更换与部件检修。安装边界上，整机底部为平直的安装基座，

　　可直接通过螺栓固定在设备机架或载具的安装平台上，横向伸出的管路接口与后端输出轴的位置都做了统一的尺寸对齐，可直接对接蒸汽供应管路与负载传动部件，无需额外做转接适配。这类结构的建模还原，可帮助从业者理解早期往复式动力的机械传动逻辑，掌握曲柄连杆机构的运动配合关系，也可为复古动力装置的复刻、教学演示模型的制作提供准确的结构参考。
