工业油桶多层卧式存储货架结构

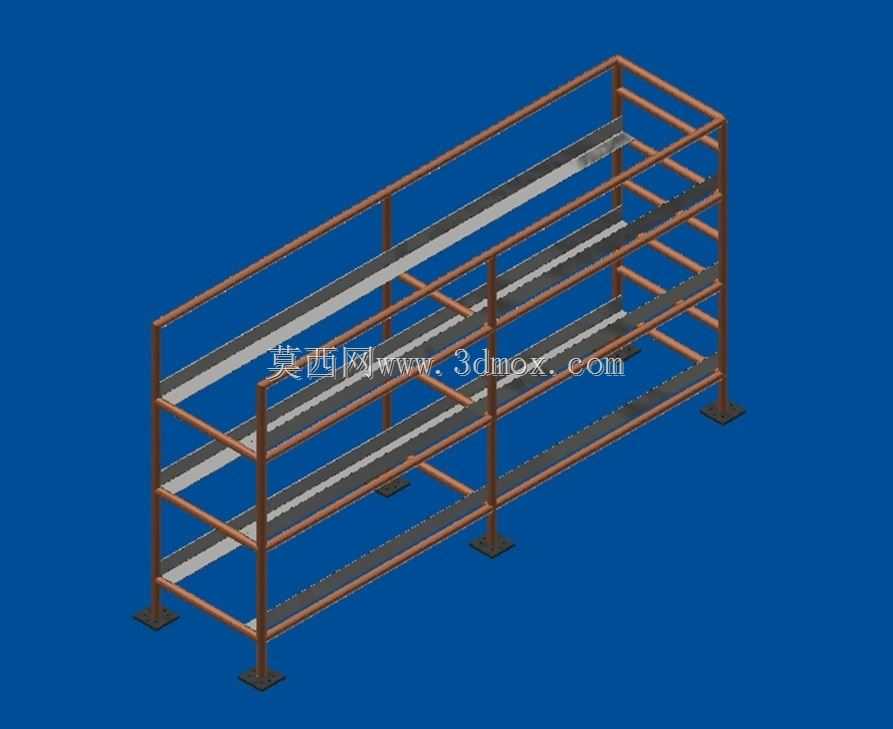

　　这套多层卧式油桶存储架，主要面向生产车间、危化品中转仓、油料分装作业区的桶装物料规整需求，解决传统立式堆垛油桶取放不便、易滚落、空间利用率低的实际痛点。从结构设计逻辑来看，整体采用型材焊接框架，主立柱选用方管型材做竖向承载，底部搭配方形地脚板，可通过膨胀螺栓与混凝土地面固定，避免满载状态下框架出现侧翻或滑移，安装时需保证地脚板与地面贴合间隙不超过2mm，单组货架的横向安装边界需预留至少300mm的操作通道，满足油桶搬运车的进出作业空间。每层承载梁采用平行双梁结构，梁体上设置与油桶弧度匹配的弧形限位托，托位间距严格按照200L标准工业油桶的外径尺寸设计，单桶放置后左右窜动间隙控制在10mm以内，既不会因为间隙过小导致油桶卡滞难以取放，

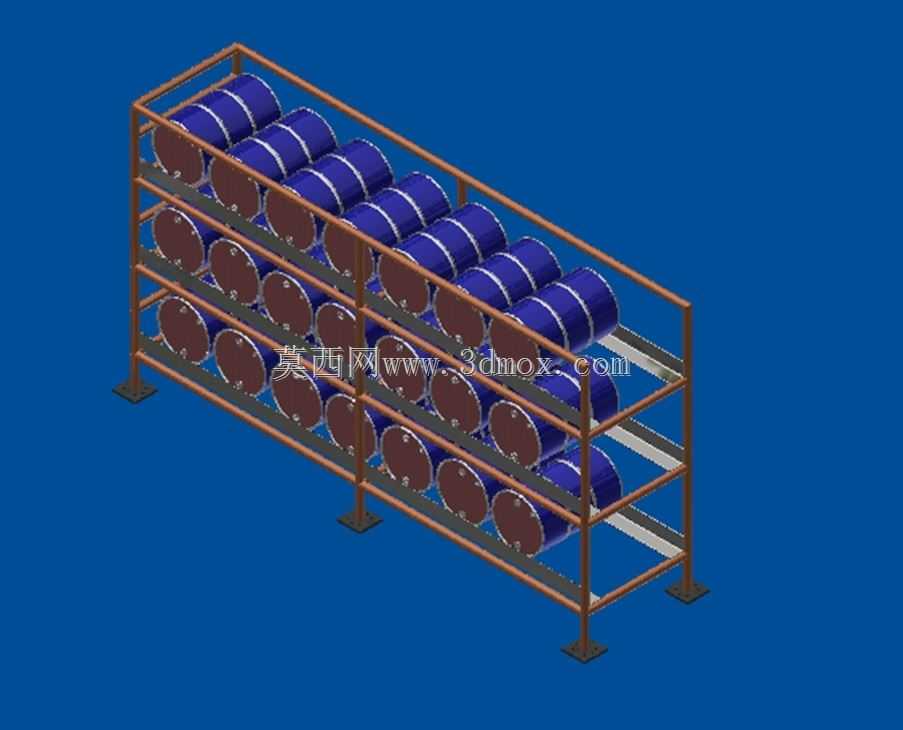

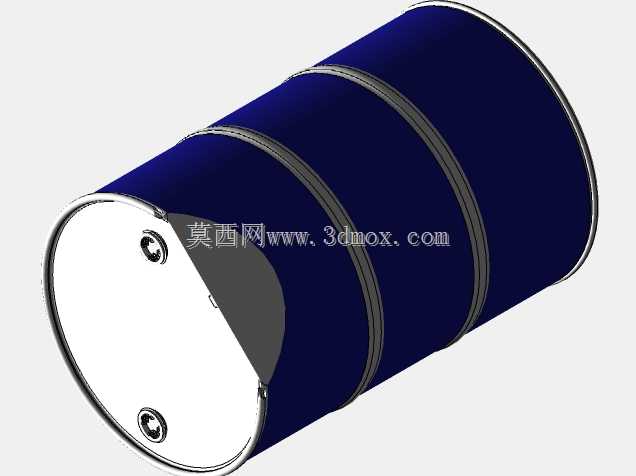

　　也不会因为间隙过大出现油桶滚动脱落的风险。三层存储的排布方式，将垂直空间利用率提升至普通单层地面堆放的2.7倍左右，每层可容纳6只标准油桶，单组货架总存储量可达18只，适配市面上绝大多数200L钢制工业油桶的存储需求，不管是润滑油桶、切削液桶还是非强腐蚀性的化工原料桶，都能实现稳定规整存放。设计过程中充分考虑了人工取放与机械辅助作业的适配性，最底层托位距离地面高度控制在150mm，避免地面潮气直接侵蚀桶底，同时方便手动油桶搬运车的叉齿伸入托位下方完成取桶作业；中间层高度匹配成年操作人员的腰部作业区间，无需过度弯腰或抬手就能完成油桶的滚动移位；最上层托位距离地面高度不超过1.8m，配合普通登高梯就能完成存取作业，

　　不需要额外配置高位仓储设备，适配中小车间的低成本仓储改造需求。框架的横向与斜向支撑采用型材满焊连接，所有焊接位置做打磨去毛刺处理，避免尖锐边角划伤操作人员或油桶外壁，整体框架表面做防锈喷涂处理，可适应车间内少量油污、潮气的作业环境，长期使用不会出现表层锈蚀脱落的问题。在实际应用场景中，这类货架可沿车间墙体成排排布，也可多组拼接形成连片存储区，拼接时相邻货架共用立柱可进一步降低采购成本，同时提升整体结构的抗侧倾能力；针对有防泄漏需求的存储区域，还可在最底层托位下方配套加装接油盘，承接油桶意外渗漏的残液，满足车间安全生产的规范要求。结构建模过程中，所有型材的连接节点都按照实际焊接工艺做了贴合处理，没有出现干涉或虚接的问题，托位的弧度经过多次参数调整，确保油桶放置后重心始终落在托位支撑范围内，即使受到轻微外力碰撞也不会出现滚落风险，整体结构的受力经过校核，每层承载冗余量不低于额定载荷的1.5倍，可满足长期满载存储的使用需求。
