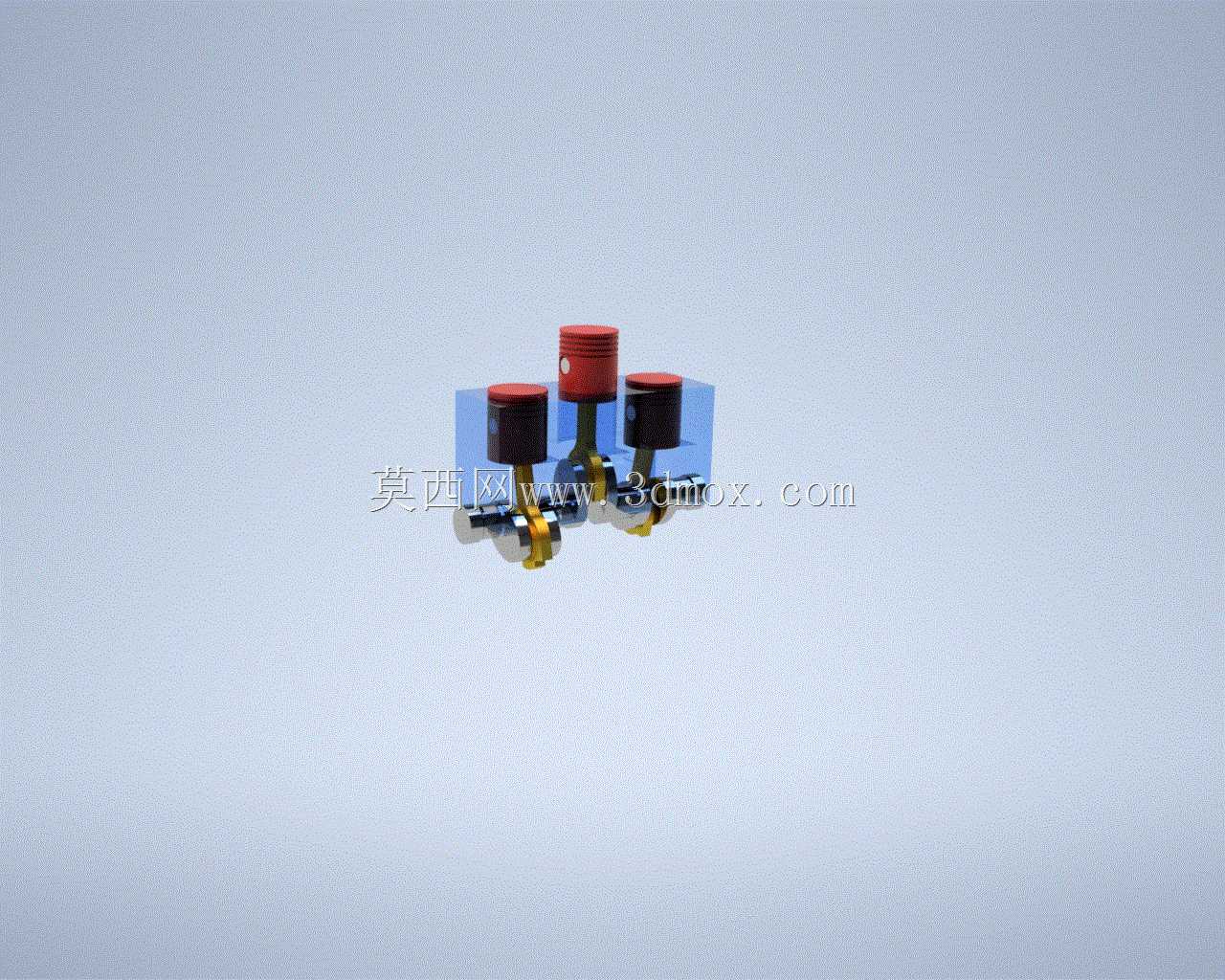

直列三缸曲柄连杆活塞组结构

　　这套结构是内燃机核心做功单元的具象化呈现，覆盖了小排量动力设备最常用的三缸布局形式，在日常代步乘用车辆、小型通用发电机组、农用便携动力机具、轻型摩托艇动力端都有广泛的适配场景。从实际功能逻辑来看，该结构承担着把燃料燃烧产生的气体膨胀压力，通过活塞顶面承接后，经由活塞销传递给连杆，再由连杆将活塞的上下直线往复运动转化为曲轴的旋转扭矩，最终向外输出可用动力的核心作用，整套运动副的配合精度直接决定了动力设备的运转平顺性、机械效率与使用寿命。

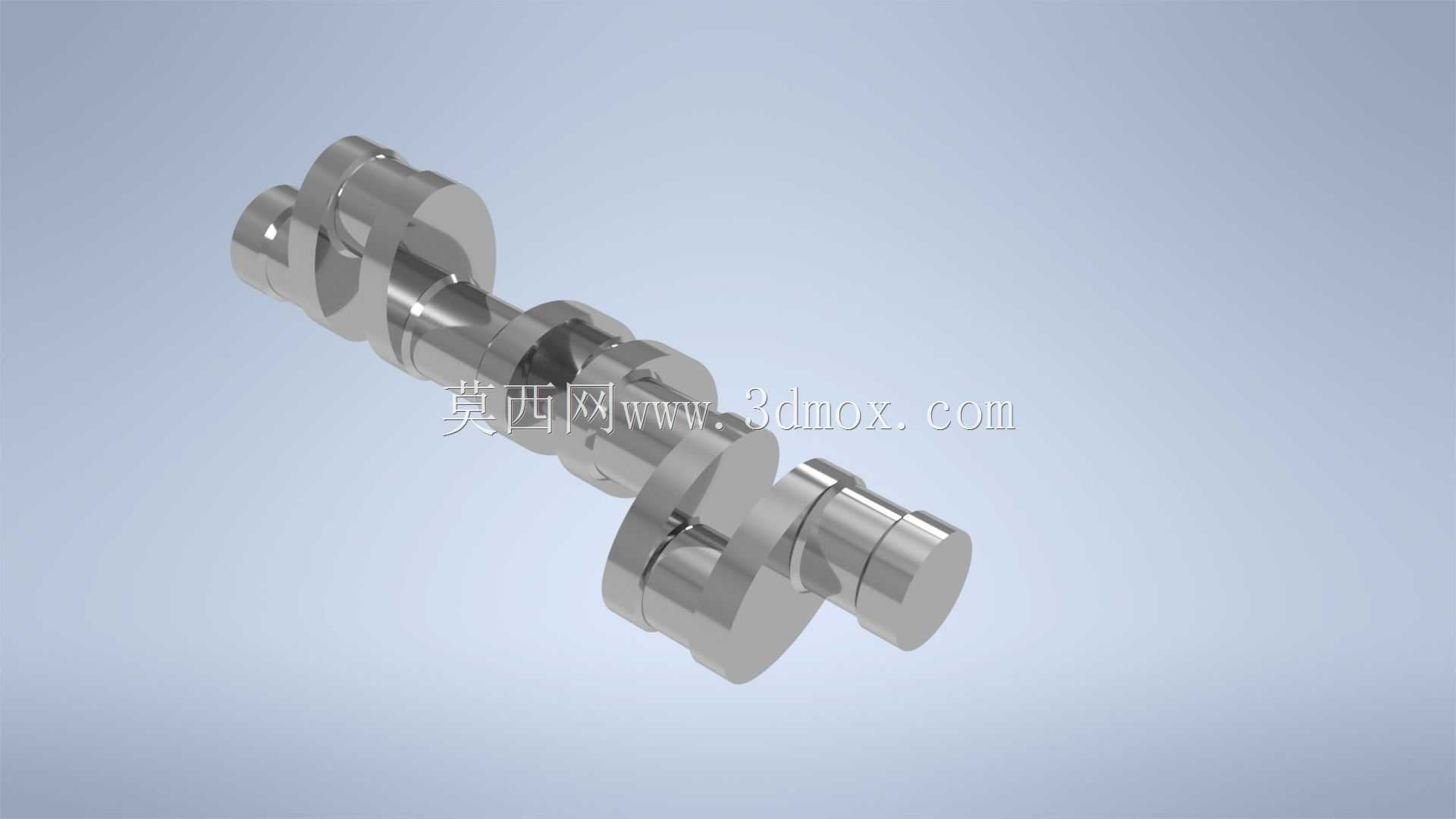

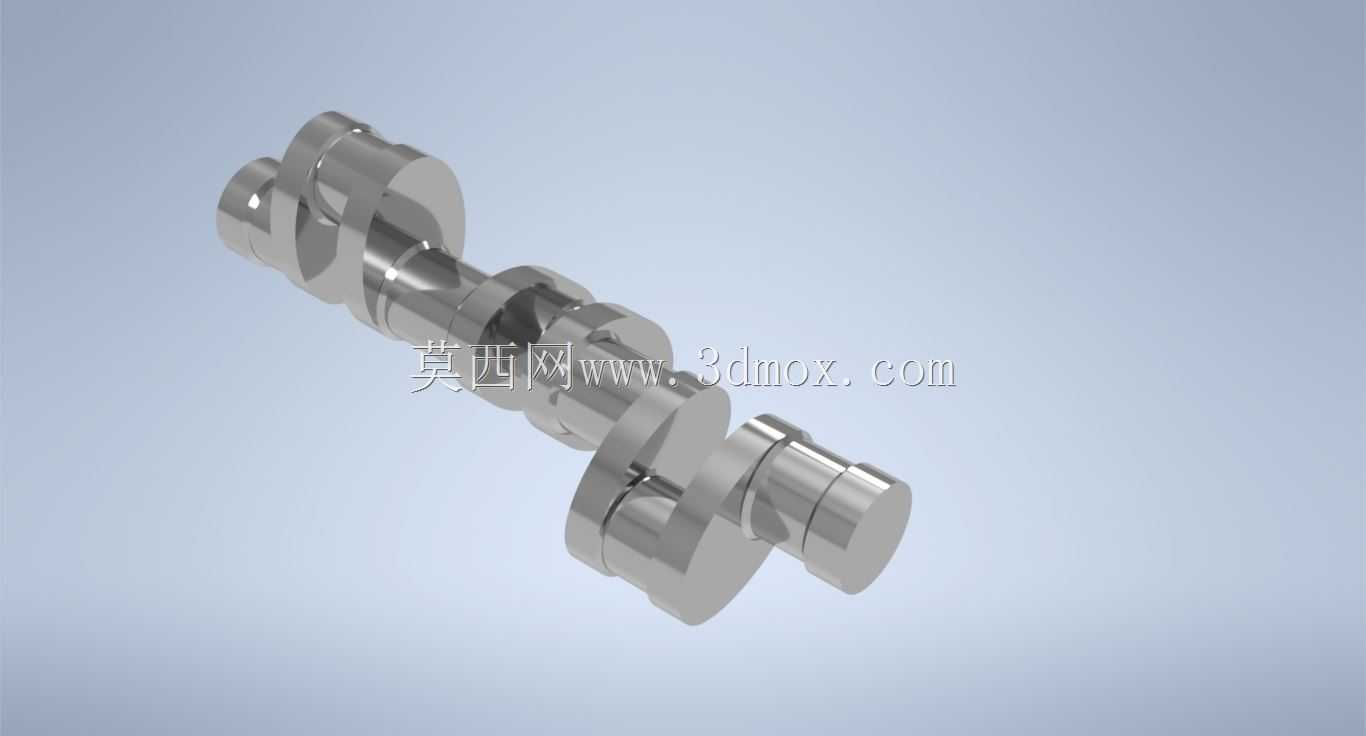

　　设计层面上，这套结构采用了等缸间距的直列排布方式，三个曲柄销互成120度夹角布置，能够保证曲轴每旋转120度就有一个气缸进入做功行程，相比同排量四缸结构，曲轴总长度更短，整体动力单元的轴向尺寸可以压缩15%到20%，非常适合对安装空间有严格限制的小型动力舱布局。活塞部分采用了常规的三道环槽设计，顶部两道为气环负责密封燃烧室高压气体，底部一道为油环负责刮除气缸壁多余润滑油，避免机油窜入燃烧室参与燃烧。连杆采用了平切口大头设计，通过连杆螺栓与曲轴曲柄销紧固，杆身采用工字形截面，在保证足够抗弯抗扭强度的前提下尽可能降低往复运动惯量，减少高转速下的振动冲击。

　　从安装边界来看，三个气缸套同轴平行布置，缸心距的取值兼顾了缸体壁厚强度与整机紧凑性要求，曲轴主轴颈的支撑位置对应每两个气缸之间的隔板区域，保证曲轴运转时的挠度控制在允许范围内。活塞处于上止点时，顶面与气缸体上平面的预留高度匹配常规燃烧室压缩比设计要求，不会出现活塞顶碰气门的干涉问题；连杆摆动过程中，杆身与气缸套下沿、曲轴平衡块之间都预留了足够的运动间隙，全行程运转无卡滞风险。整套结构的运动关系完全还原了实际内燃机的工作逻辑，可用于动力结构原理演示、新入行结构设计人员熟悉曲柄连杆机构运动关系，也可作为小型动力设备开发初期的结构参考蓝本，帮助设计人员快速校核运动间隙、估算往复运动件质量与曲轴平衡配重的匹配关系，减少前期方案验证的重复建模工作量。
