泰坦芬里厄CPU风冷散热器结构设计

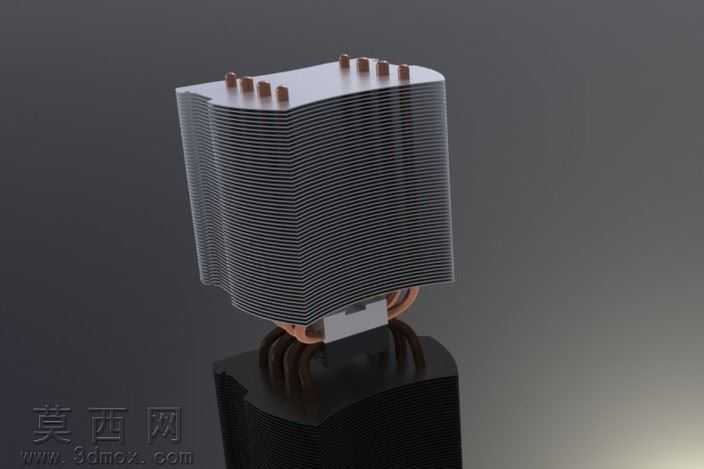

本作品为塔式CPU风冷散热器的三维设计方案，整体采用SolidWorks完成全参数化建模，建模过程严格遵循工业散热器的实际生产尺寸逻辑，对每一处结构细节都做了精准还原。首先从底座结构开始建模，底座采用纯铜材质预设，建模时保证底座与CPU接触的平面平面度公差控制在合理范围，底座内部预留了热管嵌合的卡槽结构，卡槽与热管的配合采用过盈配合的尺寸设计，确保热量传导的接触面积最大化。热管部分采用六热管排布设计，每根热管都做了弯曲弧度的精准建模，热管从底座引出后向上贯穿散热鳍片组，弯曲处的曲率经过优化，避免热管内部毛细结构因弯折出现死折影响导热效率，建模时还原了热管的壁厚与内部空腔结构，方便后续做热传导仿真分析。散热鳍片组是本模型的核心结构，采用穿片工艺的结构设计，每一片鳍片都做了等距阵列排布，鳍片之间的间距经过合理计算，既保证足够的散热总面积，又避免鳍片过密导致风阻过大影响风道流通；鳍片边缘做了折边加固结构的建模，还原量产鳍片的防变形设计，鳍片表面预设了阳极氧化铝的材质属性，渲染时呈现出细腻的金属磨砂质感，鳍片顶部预留了扣具的安装位，对应不同平台的扣具孔位都做了精准定位。顶部的热管盖帽部分做了圆润的倒角处理，既避免安装时割手，也提升整体外观的精致度。渲染阶段采用工作室柔光环境，给金属材质添加了合适的反射与粗糙度参数，底座的铜质部分呈现出温润的红铜金属光泽，鳍片的铝质部分呈现出冷调的银灰金属质感，热管部分做了镀镍处理的材质表现，整体渲染效果真实还原了实物的材质层次。结构设计上充分考虑了风冷散热器的散热逻辑，热管的排布采用对称式设计，让热量可以均匀传导到每一片鳍片上，鳍片的风道方向采用垂直塔式设计，适配机箱内的垂直风道，避免与内存马甲出现安装干涉，整体结构紧凑，散热效率与安装兼容性都做了平衡设计，建模过程中所有零件都做了装配干涉检查，确保各部件之间没有结构冲突，可直接用于后续的结构验证与3D打印手板制作。
