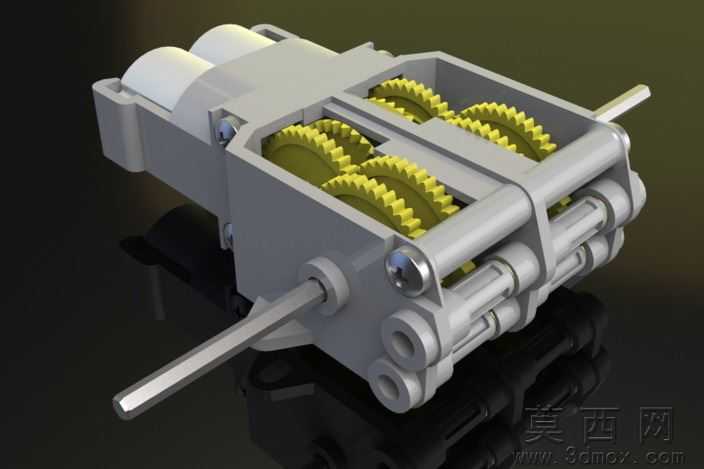

Tamyia双齿轮箱70097传动结构三维模型

本模型为Tamyia双齿轮箱70097完整传动结构，建模过程严格遵循实物测绘尺寸，从箱体基体特征搭建开始，依次完成轴承安装位、输出轴通孔、齿轮啮合腔的实体切削，再逐一对每一级传动齿轮进行齿廓参数化绘制，通过渐开线齿形公式生成精确齿面，保证齿轮啮合的侧隙与重合度符合设计要求，后续完成传动轴、紧固螺丝、输出轴端的细节建模，所有特征均保留完整建模历史，可随时回溯修改参数。参数设计层面，模型匹配Tamyia70097原厂传动比设定，各级齿轮模数、齿数、压力角均按照微型减速齿轮箱标准取值，箱体壁厚、轴径公差、轴承安装位过盈量均参考小型传动件设计规范设置，双输出轴的同轴度、齿轮组中心距误差控制在微型模型可接受的精度范围内，整体尺寸适配常规小型动力模组安装需求。渲染材质方面，箱体部分采用哑光灰色工程塑料材质，模拟原厂ABS注塑外壳的磨砂质感，齿轮部分采用明黄色聚甲醛材质表现工程塑料齿轮的外观特征，金属输出轴与紧固螺丝采用抛光不锈钢材质，添加适当的环境反射与粗糙度参数，背景搭配深色反光台面，还原工业产品渲染的真实质感，清晰展示内部齿轮排布结构。结构原理上，该齿轮箱为双路平行轴减速结构，动力输入后通过多级直齿轮啮合分流，实现双输出轴同步动力输出，各级齿轮通过轴肩与箱体卡槽实现轴向定位，齿轮与轴之间采用周向固定传递扭矩，箱体上下盖通过螺丝紧固实现密封与轴系支撑，整体结构紧凑，可实现小空间内的大减速比动力传递，适配小型模型、教学实验装置的动力传输需求。软件兼容层面，模型提供SolidWorks2010原生格式，同时附带STL通用3D打印格式与其他通用中间格式，可兼容主流三维CAD软件如UG、Pro/E、Catia直接打开编辑，STL格式可直接导入切片软件用于3D打印制作实物，无需额外修复破面。研发教学应用层面，该模型可作为机械原理课程中齿轮传动、减速机构的教学演示案例，帮助学生理解多级齿轮传动的减速原理与结构布局，也可作为小型机器人、模型车船动力模组的研发参考，用于验证双输出传动的布局合理性，同时也可供3D打印爱好者制作实物齿轮箱用于DIY项目，为小型传动装置设计提供成熟的结构参考。
