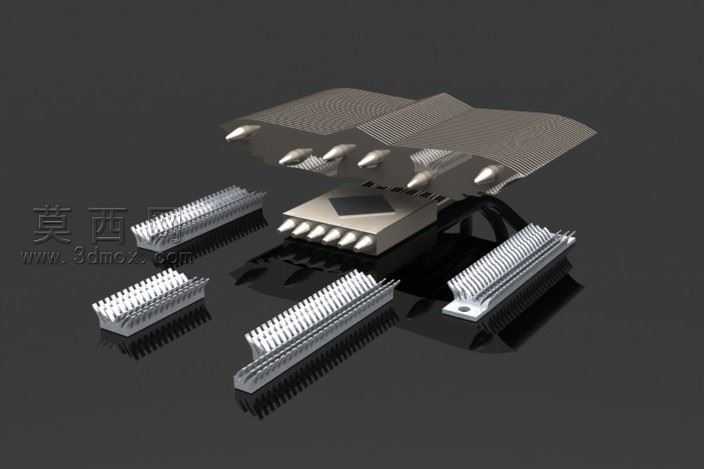

利民HR-03电脑CPU风冷散热器结构模型

本模型为电脑CPU风冷散热模组的三维结构设计，建模过程中严格遵循利民HR-03散热器的真实产品比例，在SolidWorks软件中完成全参数化建模，完整还原了产品的核心散热结构。建模阶段首先搭建整体装配基准，以CPU接触底座为核心定位基准，依次完成底座、热管、主散热鳍片组、辅助散热鳍片、固定卡扣等所有零部件的独立建模，再通过装配约束完成整体组装，各部件间的配合间隙完全参照真实产品的公差范围设定，确保结构逻辑符合实际生产装配要求。材质渲染环节针对不同部件的物理特性做了区分处理：纯铜底座部分赋予高反射金属铜材质，调整粗糙度参数还原铜质底座经过打磨抛光后的细腻金属质感；六根热管采用镀镍铜材质，表面呈现略带哑光的银白金属光泽，还原热管表面镀镍处理后的防氧化外观；主散热鳍片与多组辅助散热鳍片采用铝合金材质，通过调整材质的漫反射、高光参数，还原铝制鳍片冲压成型后的细密纹理与金属质感，鳍片间的等距间隙做了精准还原，清晰呈现穿片工艺的结构特征；固定卡扣部分采用工程塑料材质，赋予略带颗粒感的哑光黑材质，还原塑料部件的真实触感。结构设计上完整复刻了HR-03的经典布局：中央主散热塔搭配六根U型热管，将底座吸收的CPU热量快速传导至大面积主鳍片区域，同时搭配六组独立的小型辅助散热鳍片，拓展整体散热面积，优化风道流通路径，鳍片表面的冲压纹理、热管与鳍片的穿接结构、底座的平整接触面都做了精细化建模，没有做过度的几何简化。渲染阶段采用深色哑光背景突出产品主体，通过三点布光方案打亮产品结构，主光源从侧上方照射，勾勒出鳍片的层叠轮廓与热管的金属光泽，辅助光源补全暗部细节，避免结构阴影过深遮挡细节，顶光补充整体亮度，最终呈现的渲染图清晰展现了散热模组的整体布局与各部件的结构特征，完整还原了这款经典风冷散热器的外观与结构特点，可用于散热结构原理演示、电脑硬件装配教学等场景。
