飞行模拟器备用仪表组结构设计

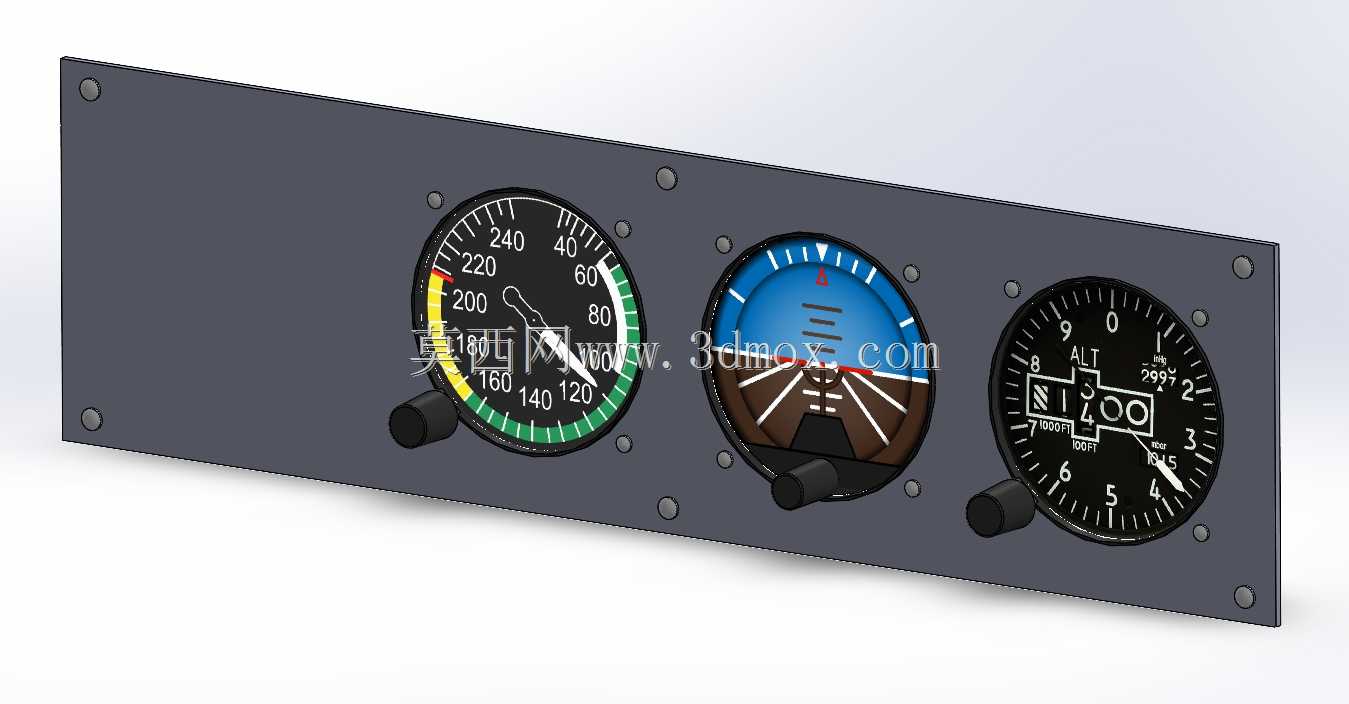

　　这套备用仪表组主要面向飞行模拟训练场景配套设计，作为模拟座舱内主显示系统失效后的备份指示单元，能够为模拟飞行操作人员提供空速、姿态、气压高度三类核心飞行参数的直观指示，还原真实通航飞机备用仪表的操作逻辑与视觉反馈。设计过程中优先遵循真实通用航空飞机座舱仪表的布局规范，三块圆形仪表采用等距横向排布在一体化安装面板上，面板边缘预留的沉头安装孔位完全匹配常规模拟座舱台架的安装孔距，安装时可直接通过沉头螺钉完成面板固定，无需额外加工转接支架。面板采用哑光深灰质感的外观设计，避免训练环境下灯光反射干扰操作人员读取表盘参数，每块仪表的调节旋钮均突出于面板正面下方位置，旋钮的阻尼手感参考真实航空仪表的操作反馈做了结构预留，

　　可配套安装阻尼结构实现真实的调节触感。空速表表盘刻度覆盖低速通航飞机的常用空速范围，刻度色环完全遵循真实空速表的标识规范，绿色区间为正常操作速度范围，黄色区间为警戒速度范围，红色标线为最大限制速度，能够让模拟训练人员形成与真实飞行一致的参数读取习惯。姿态仪的表盘设计还原了真实航空姿态仪的天地线、坡度指示、俯仰刻度标识，可配套模拟姿态驱动结构实现俯仰、坡度参数的同步指示，仪表外圈的调节旋钮可用于模拟姿态修正操作。高度表采用双针刻度设计，分别对应千英尺与百英尺级的高度指示，表盘刻度标识与真实气压高度表保持一致，可配套气压调节旋钮实现模拟气压修正的操作逻辑。整套仪表组的安装边界充分考虑桌面级模拟座舱与专业训练舱的安装空间需求，

　　面板厚度控制在常规航空面板的厚度范围内，仪表背部预留了足够的走线与驱动结构安装空间，无需对模拟座舱台架做深度改造即可完成装配，整体结构兼顾了外观还原度与安装便捷性，能够满足不同层级飞行模拟训练设备的配套需求，帮助搭建更具真实感的模拟飞行操作环境。
