飞行模拟器C172型操控开关面板结构

　　这款开关面板是飞行模拟训练设备座舱操控系统的核心组成单元，主要适配塞斯纳172机型的飞行模拟训练场景，承担座舱内灯光、燃油、航电等多系统的操控指令输入功能，是还原真实机型座舱操控逻辑的关键结构件。从实际应用场景来看，该面板可直接嵌入模拟座舱的仪表台安装位，匹配民用飞行训练机构、航空科普体验场馆的飞行模拟器搭建需求，也可用于个人飞行模拟爱好者的座舱DIY改装，还原真实飞行过程中的开关操作手感与布局逻辑。

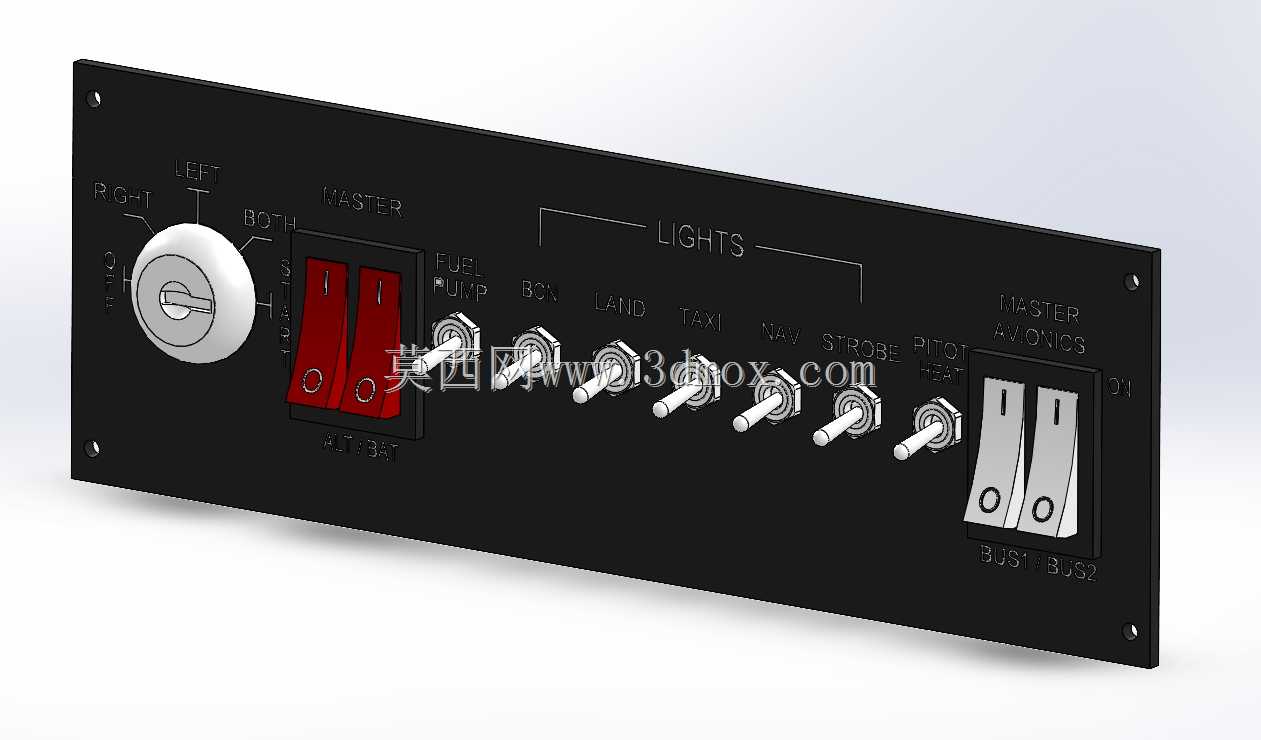

　　设计过程中优先遵循真实机型的座舱布局规范，面板主体采用矩形平板式结构，安装孔位分布在面板四个边角位置，安装时可通过标准紧固件直接固定在仪表台预留的安装槽内，安装边界与真实机型的面板安装尺寸完全匹配，无需额外对安装位进行裁切修改。面板上的操控元件布局完全参照真实机型的排布逻辑：左侧设置带钥匙的总电源旋钮开关，负责整机模拟系统的电源通断控制；相邻位置设置红色带保护盖的双位翘板开关，对应燃油泵等关键系统的控制回路，保护盖结构可避免训练过程中误触关键开关；中部横向排布多组钮子开关，对应着陆灯、滑行灯、航行灯、频闪灯等不同灯光回路的独立控制，每个开关旁预留有标识刻印位置，可对应标注各开关的控制功能；右侧设置两组灰色翘板开关，对应航电主系统、备用系统的电源控制，完全还原真实机型的操控分区逻辑。

　　从功能特性来看，面板上的所有开关元件均采用标准工业级操控件选型，钮子开关的扳动阻尼、翘板开关的按压行程、钥匙开关的旋转档位手感均参照真实机载开关的操作反馈进行匹配，确保训练过程中操作者能获得与真实座舱一致的操作触感，帮助飞行学员建立正确的操作肌肉记忆。面板表面采用哑光黑色处理，避免模拟座舱内的投影光线在面板表面产生反光干扰，影响训练过程中的视线观察。所有开关的接线端均预留标准接线引脚，可直接对接模拟座舱的控制电路板，无需额外进行接线端改造，降低模拟器搭建的装配难度。

　　结构设计上充分考虑模拟设备的长期使用损耗，面板基材选用高强度工程塑料或薄钢板加工，具备足够的结构强度，可承受长期反复扳动开关产生的作用力，不会出现面板变形、开关松动的问题。各开关元件的安装位均设置定位卡槽，装配时可快速定位元件位置，保证各开关的排布间距与真实机型完全一致，避免因装配偏差导致的操作手感差异。面板的厚度控制在适配常规仪表台安装的尺寸范围内，背部预留足够的接线空间，不会因接线挤压导致开关安装不到位，适配不同结构的模拟座舱仪表台安装需求。
