模拟飞行用G1000航电综合显示面板结构

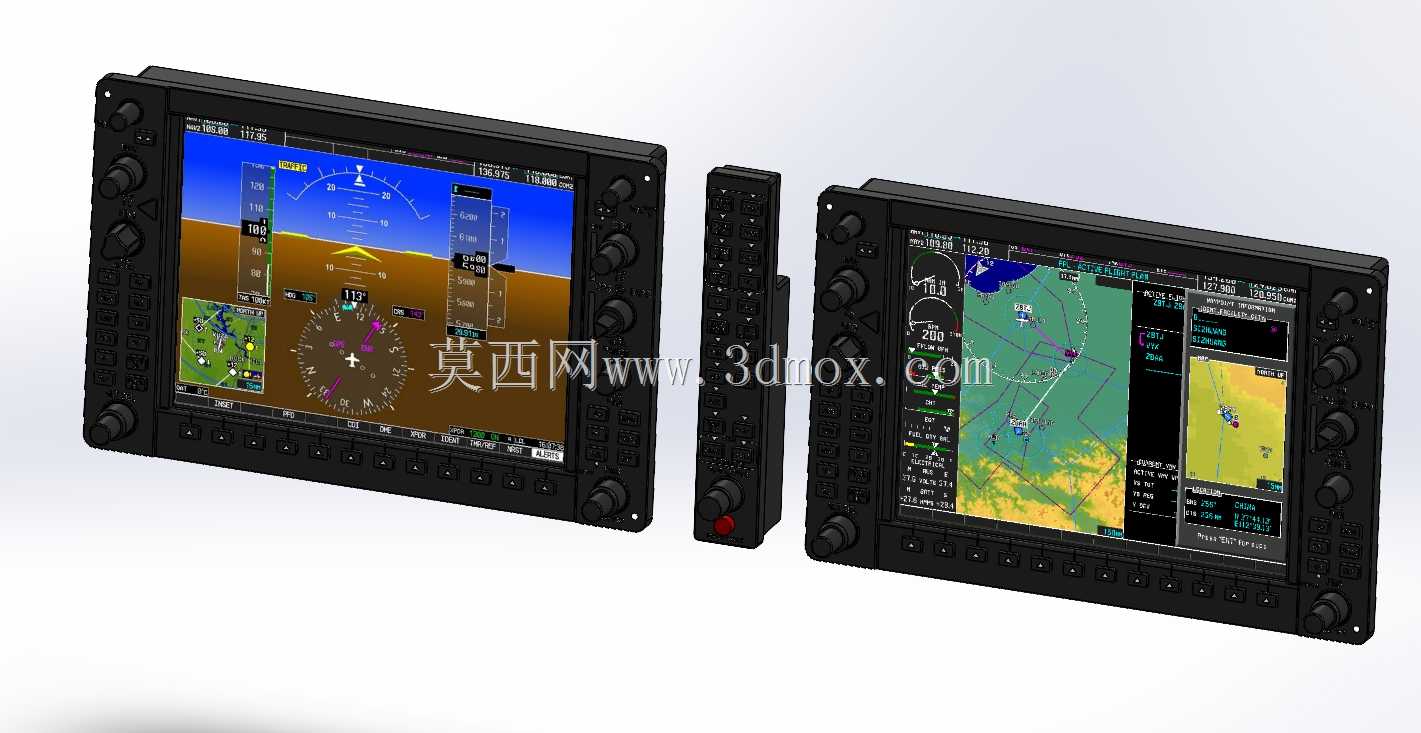

　　这套航电显示结构的设计初衷是服务于地面飞行模拟训练场景，还原通用航空机型标配的G1000综合航电系统的座舱布局与交互逻辑，区别于真机航电的适航认证要求，该结构更侧重外观还原度与模拟操作的手感匹配，能够适配桌面级模拟飞行座舱、专业飞行训练器的仪表台安装需求。整套结构包含主飞行显示器、多功能显示器以及中间的音频控制面板三个独立单元，每个单元的边框都预留了对应功能按键与旋钮的安装位，按键的排布逻辑完全参照真机座舱的操作习惯设计，常用的频率切换、地图缩放、飞行计划确认按键都布置在飞行员拇指可及的屏幕侧边区域，旋钮的阻尼结构预留了标准电位器的安装空间，能够直接对接模拟飞行的外设控制电路，实现与仿真软件的信号交互。设计过程中，

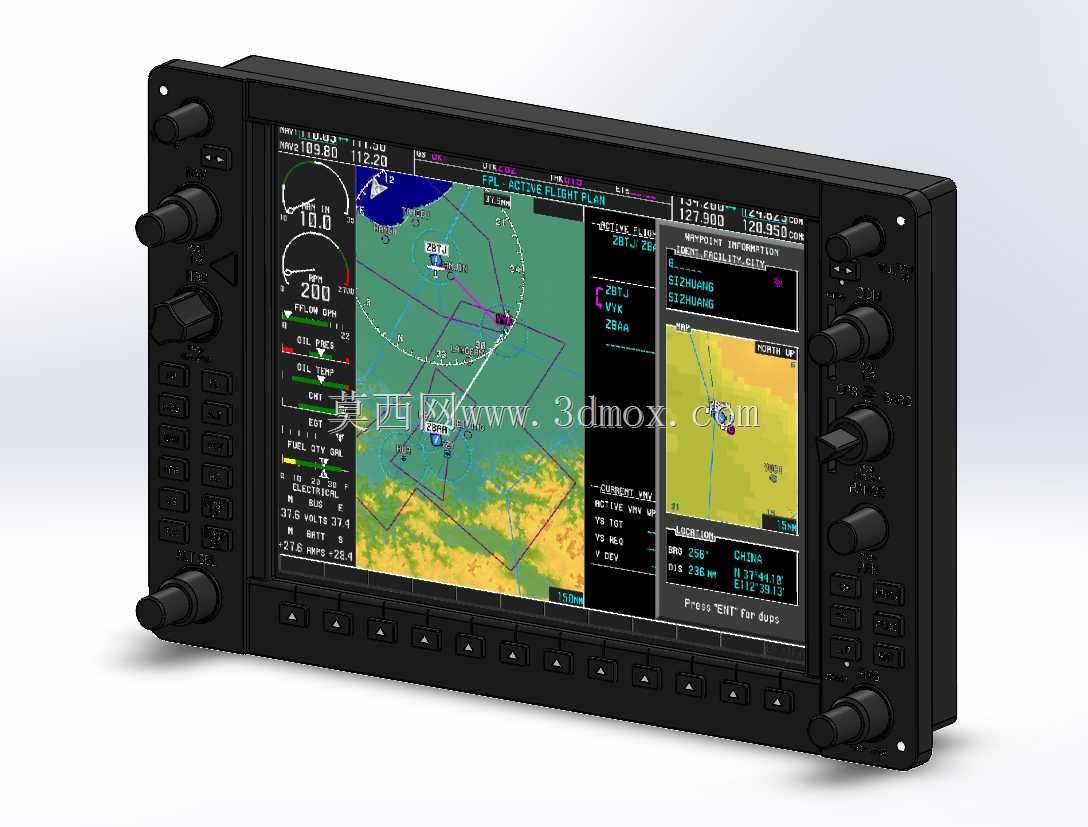

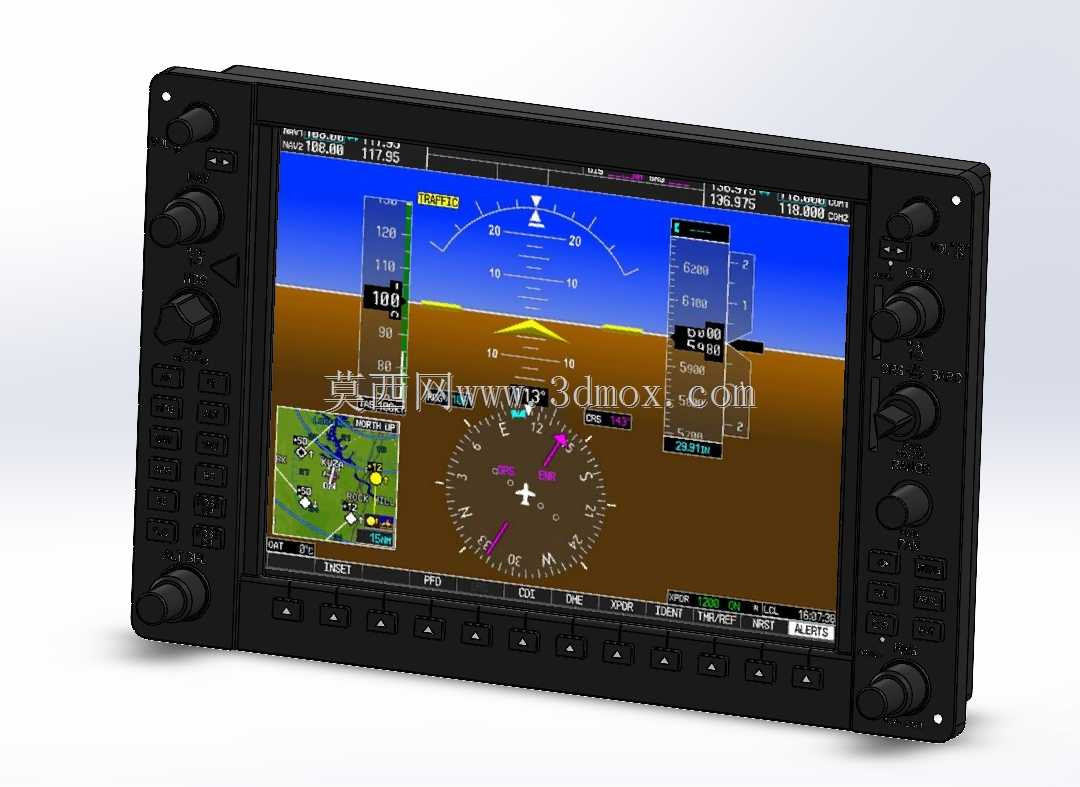

　　所有外露的轮廓尺寸都参照公开的真机外观参数逆向推导，两个显示单元的屏幕显示区域比例与真机保持一致，面板边缘的安装孔位按照标准座舱仪表的安装间距设置，能够直接嵌入标准尺寸的模拟座舱仪表台开孔，不需要额外做转接支架。面板背部预留了接线槽与电路板安装空间，深度方向的尺寸控制在常规桌面模拟座舱的台体厚度范围内，不会出现背部结构干涉台体内走线的问题。主飞行显示器的界面布局对应姿态指引、空速指示、高度指示、垂直速度指示、航向指示的核心飞行参数显示区，多功能显示器对应移动地图、发动机参数、飞行计划、气象信息的显示分区，中间的音频控制面板集成了通讯频率调节、导航音频切换、应答机编码输入的按键结构，

　　三个单元之间的间距参照塞斯纳172等主流训练机型的座舱布局设置，操作时的视线切换距离与真机保持一致，能够让训练者形成符合真实飞行习惯的操作肌肉记忆。面板表面的按键标识区域做了下沉设计，方便后期粘贴对应功能标识，屏幕边框的遮光檐结构也做了还原，能够模拟真机座舱内的屏幕遮光效果，避免模拟训练时环境灯光在屏幕上形成反光影响参数读取。整套结构的拼接公差控制在0.2mm以内，各个单元拼接后缝隙均匀，旋钮与面板开孔的间隙预留了转动余量，不会出现操作旋钮时剐蹭面板的问题，安装时只需要将三个单元从仪表台正面嵌入，通过侧边的固定片锁紧即可完成装配，后期维护时可以单独拆下某一个单元更换内部的电路元件，不需要拆解整个仪表台结构。
