直列四缸活塞曲柄连杆机构三维建模作品

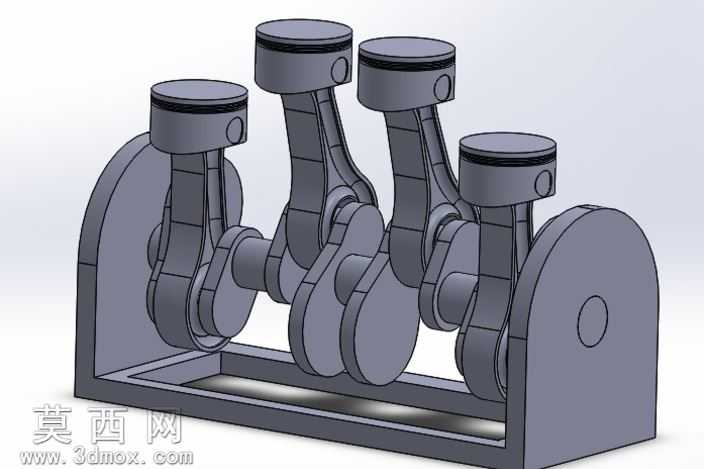

本作品为直列四缸活塞曲柄连杆传动机构的三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用自底向上的装配建模思路，先逐一完成单个零件的参数化建模，再按照实际机械装配约束完成整体机构的拼接，可直观还原内燃机核心动力转换部件的运动逻辑。零件建模阶段，活塞部分严格按照往复式活塞的典型结构设计，还原了活塞头部、环槽、裙部以及活塞销座的细节特征，所有尺寸参数遵循通用内燃机活塞的设计比例，保证结构合理性；连杆部分区分了连杆小头、杆身、连杆大头的结构差异，杆身采用符合力学性能的变截面设计，大头端做了分体式轴承盖的结构还原，匹配实际装配的工艺逻辑；曲轴部分按照四缸机的点火间隔角设计了四个曲柄销的相位角度，平衡重的造型与位置完全匹配四缸直列发动机的曲轴平衡要求，两端的主轴颈、输出端结构都做了精细化还原；两侧的支撑机架采用框架式结构，预留了曲轴主轴颈的安装轴承位，底部的承托底座保证整个机构的支撑稳定性。材质与渲染环节，所有金属零部件统一赋予了哑光灰铸铁的材质属性，调整了材质的粗糙度、金属度参数，还原普通机械加工金属件的哑光质感，没有添加多余的装饰性材质，突出机械结构本身的工业质感；渲染采用柔和的均匀漫反射光源，避免强反光遮挡结构细节，视角选择斜45度等轴测视角，可同时观察到四个活塞的排布、连杆的连接状态以及曲轴的偏心结构，清晰展示各零件的装配关系。结构设计上，整套机构完全遵循曲柄滑块的运动原理，活塞与连杆小头通过活塞销构成转动副，连杆大头与曲轴曲柄销构成转动副，曲轴主轴颈与两侧机架构成转动副，所有运动副的约束关系符合实际机械运动规则，可直接用于运动仿真演示，直观展示活塞往复直线运动转换为曲轴旋转运动的动力传递过程，完整还原了内燃机核心动力机构的工作逻辑，可作为机械原理教学、动力结构演示的数字化三维模型使用。
