蝗虫豆原料去皮榨油一体设备结构设计

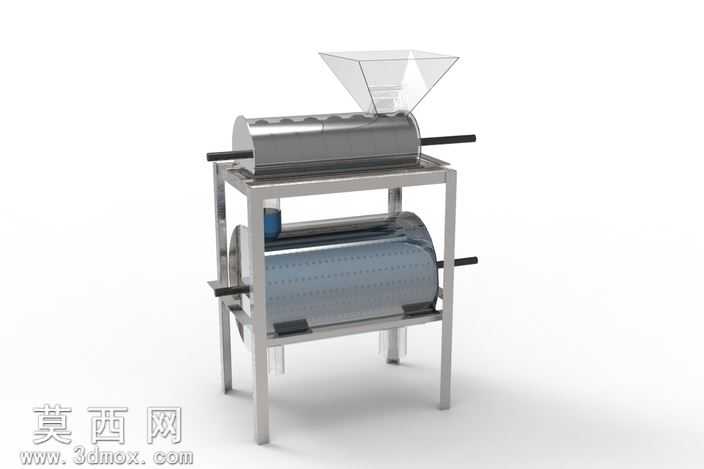

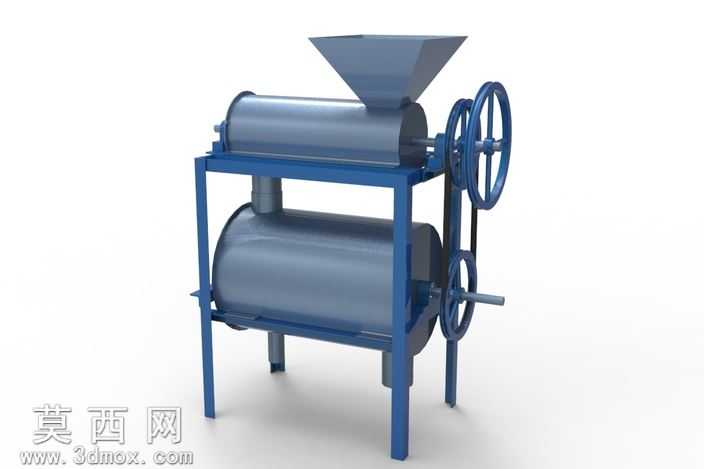

本作品为针对蝗虫豆原料处理设计的去皮榨油一体设备三维模型，建模阶段采用自底向上的装配设计思路，先对核心功能部件进行独立参数化建模，再通过配合约束完成整机装配，保证各部件运动逻辑符合实际生产工况。模型首先构建了顶部的进料斗结构，采用透明亚克力材质模拟，通过曲面建模完成倒锥形料斗的流畅过渡，保证原料进料过程无卡滞死角；料斗下方对接的卧式压榨辊筒为核心作业部件，建模时还原了辊筒表面的细密压榨纹路，采用拉丝不锈钢材质赋予金属质感，辊筒两端的传动轴、支撑轴承座均按照标准件参数建模，还原真实装配公差。设备中部设置的双层机架采用方管焊接结构建模，对焊接处做了圆角过渡处理，赋予哑光不锈钢材质，还原工业设备的厚重稳固质感；机架下层设置的去皮筛筒为另一核心功能部件，建模时还原了筛筒表面的均匀冲孔结构，通过阵列特征完成数百个筛孔的规整排布，筛筒侧方设置的出料导槽做了倾斜角度设计，保证去皮后的物料与外皮可顺利分流。设备的手摇操作杆采用防滑橡胶包裹握把的结构设计，橡胶部分赋予哑光黑软胶材质，金属杆部分采用镀铬金属材质，还原真实操作部件的触感差异。渲染阶段采用工作室三点布光方案，主光源从侧上方45度角打亮设备主体，辅光源补全机架下方阴影区域的细节，背光源勾勒设备轮廓，避免金属材质出现过曝或死黑区域；材质调整阶段针对不同金属部件做了差异化处理，与物料接触的作业部件采用食品级镜面不锈钢材质，机架支撑部件采用工业级哑光不锈钢材质，操作部件的橡胶部分添加了细微的颗粒纹理提升真实感，透明料斗部分添加了轻微的折射与反射参数，模拟亚克力材质的通透特性。模型整体结构完整还原了设备从进料、压榨、去皮到出料的全流程作业逻辑，各部件之间无干涉问题，转动部件的运动行程预留合理，可直接用于设备原理演示、结构优化以及生产加工前的方案验证，针对蝗虫豆这类小众油料作物的处理需求做了专属结构适配，相比通用榨油设备在去皮效率与出油率的结构匹配度上更具针对性。
