带防滑纹理的波纹造型塑料瓶结构设计

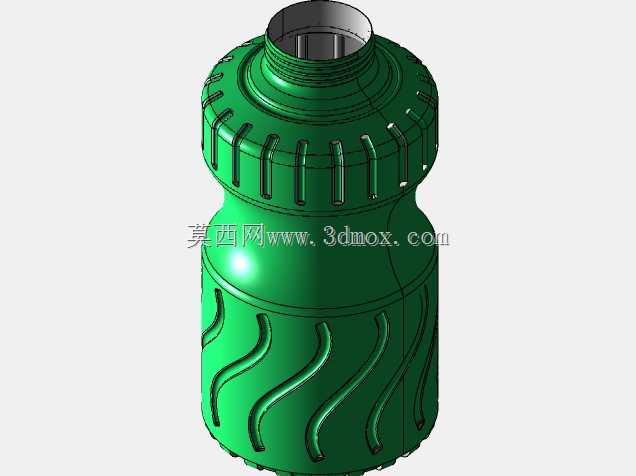

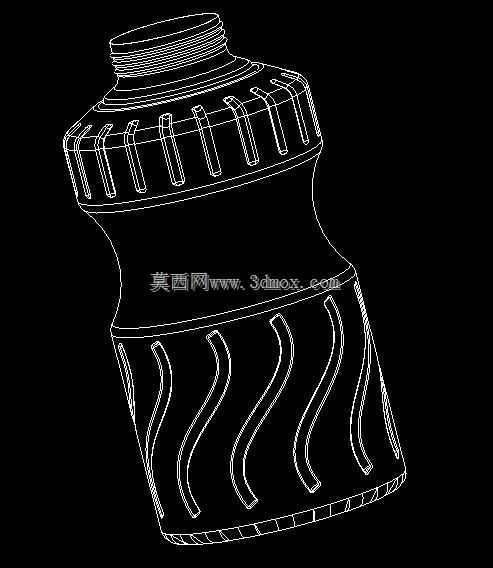

　　这款塑料瓶的结构设计围绕日常液体盛装场景的实际使用需求展开，在结构层面兼顾了生产可行性与使用体验。瓶口采用标准外螺纹结构，螺纹牙型的导程、牙高均匹配通用瓶盖的密封配合公差，可适配市面常规的旋合式瓶盖，瓶口端部做了小尺寸圆角过渡，既避免吹塑成型后边缘出现飞边毛刺，也能在瓶盖旋合时让密封垫片均匀受压，降低液体渗漏的概率。瓶身上段靠近瓶口的位置设计了一圈周向分布的竖向防滑凸筋，凸筋的凸起高度控制在1.2mm，筋条之间的间距适配成年人手指指腹的宽度，用户单手握持旋拧瓶盖时，指腹与凸筋的接触摩擦力足够，不会因为瓶身表面光滑出现打滑脱手的情况，凸筋的边缘全部做了R0.8的圆角处理，没有尖锐棱角，握持时不会产生硌手的触感。

　　瓶身主体段采用了流线型内凹波纹曲面设计，波纹沿瓶身周向均匀排布，曲面的弧度经过反复调整，一方面让瓶身的径向抗形变能力得到提升，盛装常温液体堆叠存放时，不会因为上层堆叠的压力出现瓶身凹陷变形的问题，另一方面内凹的曲面刚好贴合手掌自然握持的弧度，长时间手持倾倒液体时，手部的受力更均匀，不容易产生握持疲劳。瓶身底部做了向内凹陷的底脚结构，底脚的支撑面平整度公差控制在0.3mm以内，放置在平面台面上时不会出现晃动摇摆的情况，底脚与瓶身侧壁的过渡位置做了加厚处理，避免瓶子掉落时底部受冲击出现开裂。整个瓶身的壁厚采用渐变设计，螺纹位置壁厚稍厚保证结构强度，瓶身主体段壁厚均匀控制在0.8mm，既满足吹塑成型的工艺要求，不会出现壁厚不均导致的缩痕、

　　透孔问题，也能合理控制材料用量，降低单件的生产成本。设计过程中充分考虑了吹塑成型的脱模角度，所有外凸结构的脱模斜度不小于1.5度，内凹曲面的过渡圆角足够大，不会出现脱模卡滞的问题，适合批量规模化生产。这类结构的塑料瓶可用于日化用品、饮用水、非碳酸类饮品的盛装，适配常规的自动化灌装生产线，瓶身的曲面预留了足够的标签粘贴区域，标签粘贴后不会因为曲面起伏出现翘边脱落的问题。
