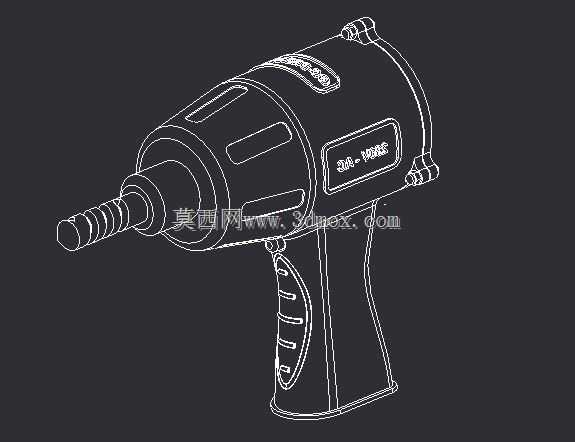

枪式手持司钻工具结构设计方案

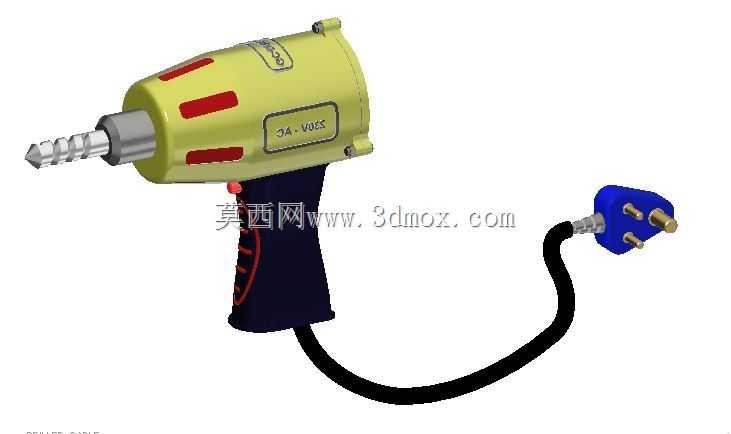

　　这款枪式手持司钻组件，主要面向小型零件精密加工作业场景，常见于电子元器件引脚修整、薄金属板定位开孔、塑料件二次修配、珠宝首饰细微加工等对操作灵活性要求较高的作业环节，区别于大型台钻与重型手电钻，其设计核心围绕单手可控、小空间作业的需求展开。从功能特性来看，该司钻采用扳机式启停控制结构，握持区域做了贴合手掌弧度的曲面处理，握持段表面设置的防滑凸棱结构，能够在作业时增大手部与壳体的摩擦力，避免长时间握持或带润滑液作业时出现打滑问题，前端输出轴采用标准快换夹头接口，可适配不同直径的微型钻柄，满足0.5mm到6mm直径范围内的钻削、铰削、打磨作业需求。设计过程中优先考虑了操作的力臂平衡，将动力腔体的重心设置在握持手柄的正上方区域，

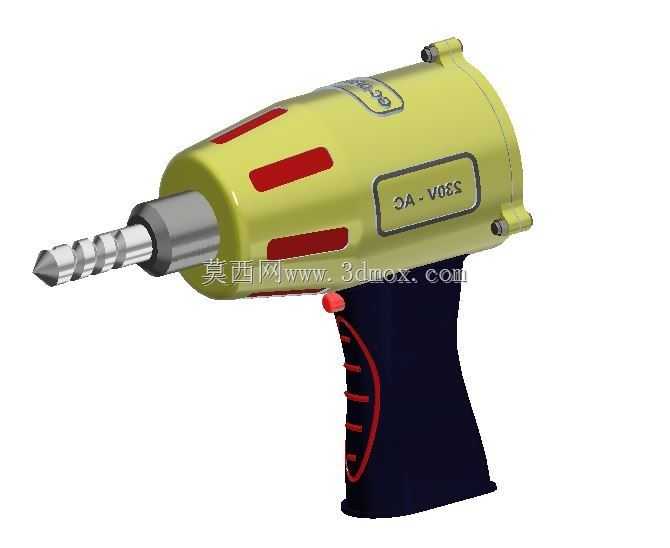

　　单手握持时整机重心落在掌心范围内，长时间作业不会出现前端下坠带来的腕部疲劳问题，壳体上的红色标识区域一方面做了功能分区提示，扳机旁的红色标识对应启停操作位，动力腔体上的红色条带为握持限位提示，避免作业时手部过于靠近前端旋转部件引发安全隐患，另一方面也兼顾了工业设备的识别性，在杂乱的作业台面上能够快速定位工具位置。从安装边界与尺寸适配来看，该司钻的整体轮廓控制在单手可完全握持的范围内，前端输出轴的伸出长度做了限位设计，作业时最大进深不超过50mm，能够伸入箱体类零件的内部开孔位置，不会因为整机尺寸过大干涉周边零件，手柄底部做了平面处理，闲置放置时可以直接直立在工作台面上，不需要额外的支架支撑，取用十分方便。结构设计上，

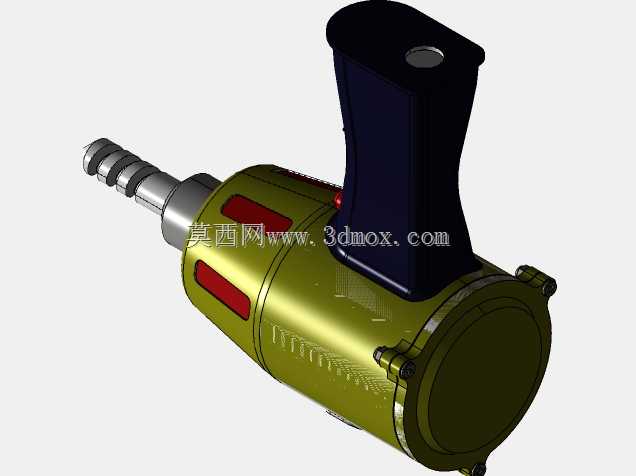

　　动力腔体与握持手柄采用分体式装配结构，两者通过定位销与紧固螺丝连接，后期维护时可以快速拆开壳体更换内部磨损的传动部件，前端夹头与输出轴采用螺纹连接结构，更换夹头时不需要专用工具，徒手即可完成拆装，适合现场快速切换作业头的使用需求。在实际应用中，这类微型司钻常作为生产线旁的辅助修配工具，配合台钳使用完成小型零件的孔位修正，也可用于家装场景下的小型挂件安装开孔，作业时的振动控制做了优化，动力腔体内部设置有减震衬垫，高速旋转时手柄处的振动幅度控制在人体可接受范围内，不会因为振动过大导致孔位偏移。
