浸入式螺旋加热管电热组件结构

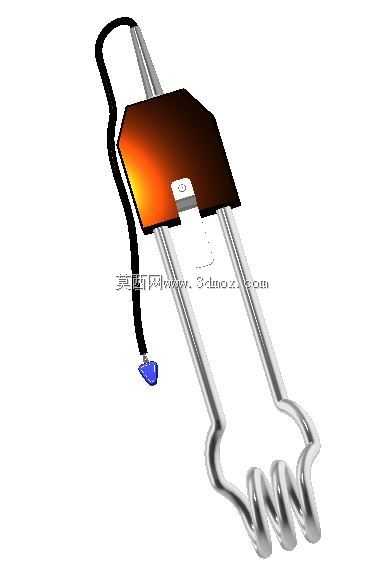

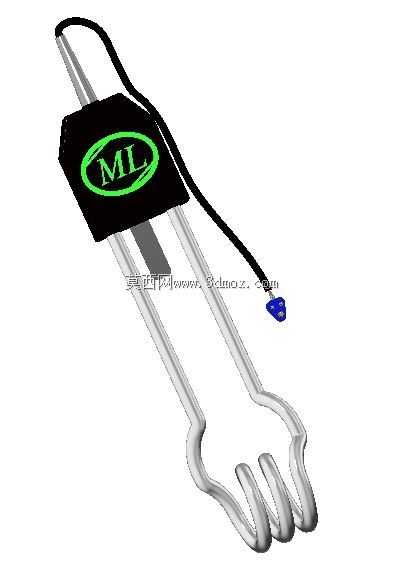

　　这类浸入式电热组件多应用在小型储水容器、实验室水浴装置、小型工业槽液加温场景中，核心作用是直接浸没在水基液体内部，通过电能转化为热能对液体进行升温，相比外置加热结构热传导路径更短，热效率损失更小，能快速让液体达到设定温度。从结构设计来看，发热段采用多圈螺旋盘管形态，这种排布一方面可以在有限的浸入长度内最大化发热丝的有效散热面积，避免局部热密度过高导致液体局部汽化产生噪音或者加速结垢，另一方面螺旋结构自身具备一定的形变余量，能抵消加热、冷却过程中金属管材热胀冷缩产生的内应力，降低焊口位置开裂漏液的风险。双平行引出杆的设计既承担了导电连接的作用，也作为发热螺旋段的支撑骨架，两根杆体之间保持固定间距，

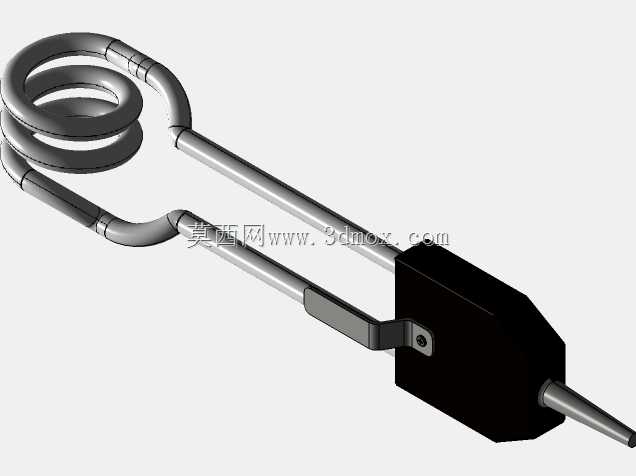

　　避免长期使用后杆体形变导致发热段触碰容器壁或者出现间距异常。尾部的绝缘密封座是整个组件的核心防护结构，一方面要实现引出杆与安装基体之间的电气绝缘，防止漏电风险，另一方面要做好液体密封，避免液体顺着杆体间隙渗入接线区域，尾部的锥形出线结构可以适配常规的电源线锁紧接头，安装时直接将密封座固定在容器侧壁或者顶部的安装开孔上，仅保留螺旋发热段与引出杆浸入液面以下即可。设计时需要重点把控安装边界：螺旋发热段的整体外径要匹配容器内部的最小径向尺寸，确保组件放入后发热段与容器壁、容器底部保持至少10mm以上的间距，避免局部高温烫坏容器材质；引出杆的长度要匹配容器的液位深度，保证最高液位不会没过密封座的下沿，防止液体渗入接线端；

　　密封座的安装固定位要预留足够的接线操作空间，尾部电源线弯折半径不能小于线材直径的5倍，避免线材外皮破损。这类组件的发热管材质多选用耐水腐蚀的金属管材，表面经过钝化处理，能适应常规自来水、弱酸弱碱槽液的长期浸泡，螺旋段的弯折半径经过精准计算，既保证管材弯折处不会出现壁厚减薄开裂的问题，也能让发热丝在管内保持均匀的填充密度，避免局部发热不均。在实际选型适配时，还要根据容器的容积、目标升温速度计算所需的功率，匹配对应发热面积的螺旋盘管规格，避免功率过大导致加热管表面负荷超标，缩短使用寿命。
