异形曲面车载组合仪表外护盖结构

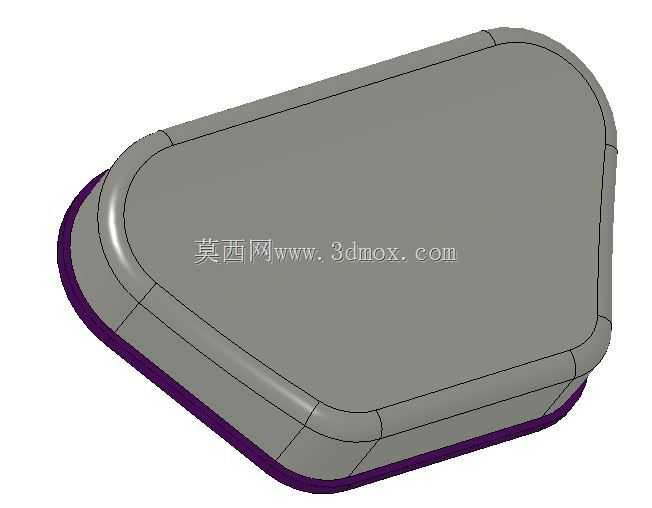

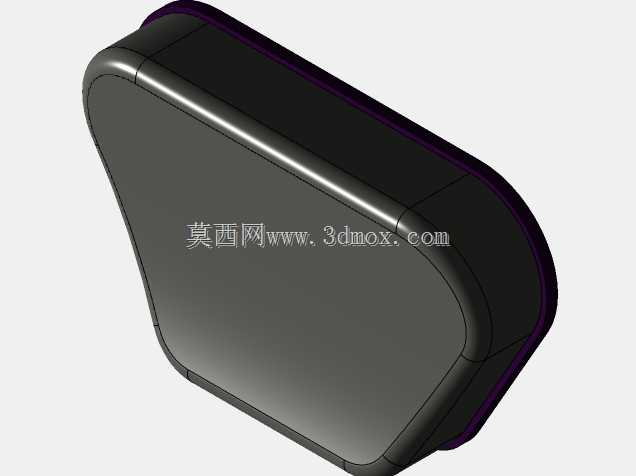

　　这款异形曲面的仪表外护盖，主要适配乘用车辆驾驶舱的组合仪表总成，作为仪表模组最外层的防护与外观整合部件，日常承担阻隔驾乘舱内浮尘、零星泼溅液体侵入仪表内部电路的作用，同时通过曲面造型弱化仪表模组的生硬棱角，匹配驾驶舱内饰的整体曲面风格，避免强光下产生突兀反光干扰驾驶员读取仪表数据。从结构设计逻辑来看，护盖整体采用大曲率顺滑过渡的异形轮廓，没有尖锐直角结构，一方面是适配仪表台前端的安装空间边界，避开转向柱上护罩的运动干涉范围，确保方向盘全角度调节时不会与护盖产生剐蹭；另一方面圆角过渡的结构能提升注塑成型时的熔体流动均匀性，减少壳体边角处的缺胶、应力集中问题，降低后期装配或受温变影响时出现开裂的概率。护盖边缘设置了一圈内收的限位卡扣位，

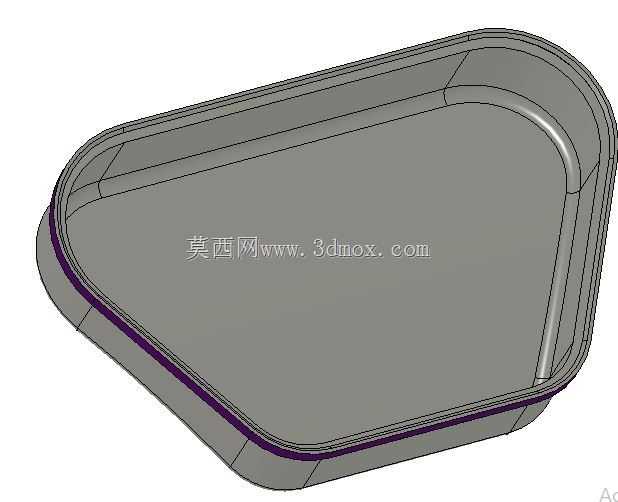

　　安装时可直接卡入仪表台对应的安装卡槽，无需额外打胶即可实现预固定，配合内侧周圈分布的3个螺丝柱位，能将护盖与下方的仪表模组框架牢牢锁紧，车辆行驶在颠簸路面时也不会出现松动异响。护盖的主体壁厚控制在2.2mm，边缘卡扣位置局部加厚至2.8mm，既保证整体结构刚度，按压时不会出现明显形变凹陷，也不会因壁厚过大导致注塑件表面产生缩痕影响外观质感。内侧边缘预留了一圈宽3mm的密封胶条安装槽，装配时可嵌入泡棉密封胶条，填补护盖与仪表台安装面之间的间隙，不仅能阻挡灰尘从缝隙进入仪表内部，还能避免不同材质的部件硬接触产生摩擦异响。曲面的弧度设计经过视线角度校核，以驾驶员正常驾驶坐姿的眼点为基准，护盖表面的反光角度刚好偏离驾驶员的视线范围，

　　即使在晴天强光直射驾驶舱的情况下，也不会在护盖表面形成反光倒影遮挡仪表的转速、车速等关键显示区域。护盖的整体外轮廓尺寸控制在280mm*210mm范围内，安装深度为45mm，刚好适配多数A级乘用车仪表台预留的组合仪表安装腔尺寸，不需要对仪表台结构做额外修改即可实现替换装配，适配性较强。
