龙门式桌面数控雕刻机结构设计

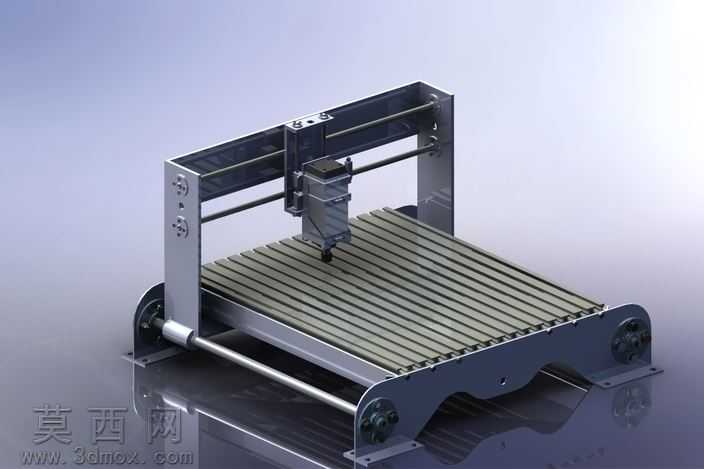

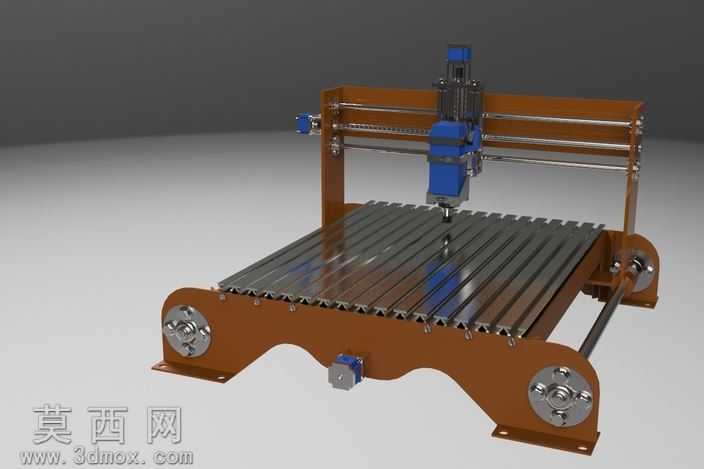

本款数控雕刻机为桌面级龙门式结构设计，整体采用三维建模软件完成全参数化建模，建模过程中严格遵循机械加工装配的公差配合要求，对每一处连接结构、传动部件都做了精准的尺寸约束，确保模型可直接导出工程图用于实际加工生产。从结构设计来看，设备采用经典的动龙门布局，两侧立式支撑座搭配横向横梁导轨，雕刻主轴组件安装在横梁的滑动拖板上，可沿横梁做X向水平移动；龙门整体可沿床身两侧的纵向导轨完成Y向进给，工作台采用T型槽铝型材台面设计，既保证了工件装夹的便利性，又兼顾了台面的刚性与平整度，Z向进给机构集成在主轴滑座上，可带动高速主轴完成垂直方向的进刀退刀动作。建模过程中对传动部件做了精细化还原，包括直线光轴导轨、滚珠丝杠传动副、主轴安装座、两侧支撑端的轴承固定结构、床身底部的安装固定脚座都做了1:1的结构复刻，材质渲染阶段针对不同部件做了差异化的材质赋予：床身及支撑结构采用哑光金属灰的铸铁材质表现，导轨、光轴等传动部件赋予抛光金属材质，工作台铝型材做了阳极氧化的磨砂质感处理，整体渲染效果真实还原了设备的工业质感。设计思路上主打小型化桌面应用场景，在保证整体结构刚性的前提下尽可能压缩设备占地空间，各轴的行程设计适配小型工件的雕刻加工需求，可用于木工、软金属、亚克力等材质的雕铣加工，模型装配过程中验证了各运动部件的行程干涉情况，确保各轴运动过程中无结构碰撞，所有连接孔位、安装位都做了对应设计，既可以作为数控设备学习的参考模型，也可作为小型雕刻机DIY制作的结构参考方案。
