小型龙门式数控雕刻机三维设计

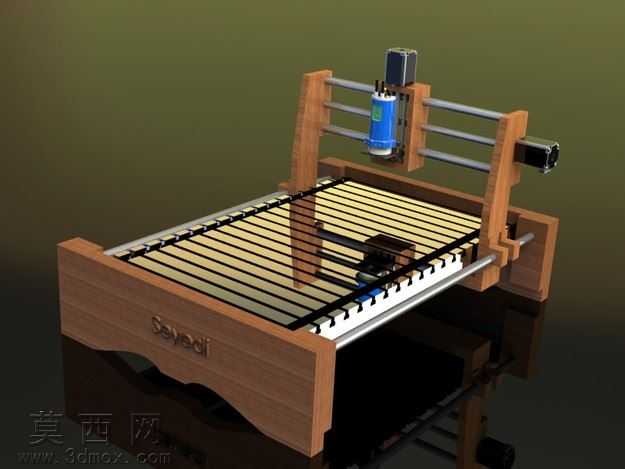

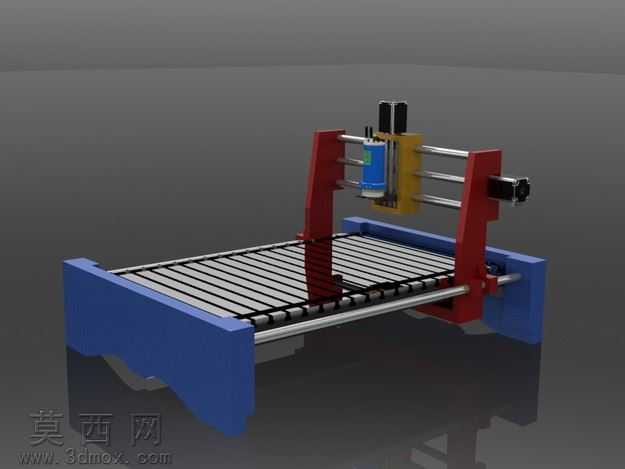

本模型为小型龙门式数控雕刻机，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械加工设备的设计规范，对每一处结构细节都做了精准还原。模型整体采用经典龙门移动式布局，床身采用木质基座搭配金属导轨的组合设计，既兼顾了小型设备的轻量化需求，又保证了基础结构的稳定性。建模阶段首先完成床身主体的轮廓绘制，通过拉伸、切除等基础特征构建出带弧形收边的床身基座，床身表面等距排布的栅格支撑条采用线性阵列特征完成，保证了支撑间距的均匀一致，为待加工工件提供平整的承载平面。两侧的龙门立柱采用对称式设计，与横向横梁组成稳定的龙门框架，横梁上搭载的主轴滑座可沿横梁做横向进给运动，龙门整体可沿床身两侧的纵向导轨完成纵向进给，主轴组件则可沿滑座做垂直方向的升降运动，三个轴向的运动配合可实现平面内任意轨迹的雕刻加工作业。模型对传动结构做了细致还原，各轴向的光轴导轨、传动丝杠、驱动电机都按照实际装配关系完成配合约束，可在软件中实现运动仿真模拟，验证各轴的行程范围与运动干涉情况。渲染阶段为不同部件赋予了对应材质，木质床身赋予木纹材质还原实木质感，金属导轨、丝杠赋予抛光金属材质，主轴电机外壳赋予工程塑料与金属组合材质，加工台面赋予黑色防滑材质，通过场景打光突出设备的结构层次，清晰展现各部件的装配关系。设计思路上这款小型雕刻机面向个人DIY与小型加工场景，结构紧凑占地面积小，传动结构简单易维护，可适配木工、软金属、塑料等多种材质的雕刻加工作业，模型包含完整的装配结构，可直接用于结构参考、教学演示或二次优化设计，各零件参数可编辑，能够根据实际加工需求调整行程尺寸、主轴功率等核心参数。
