进纸器雕刻加工设备三维结构设计

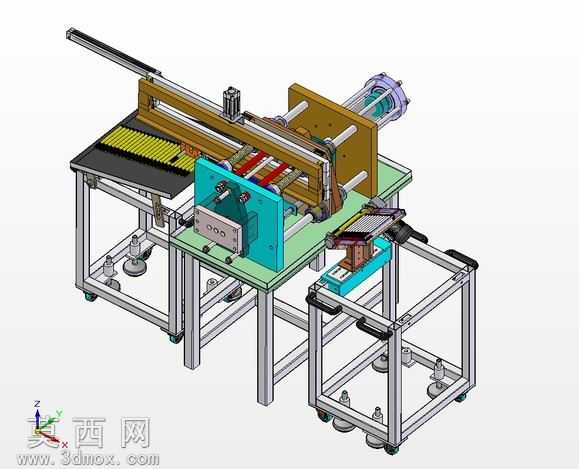

本模型为进纸器雕刻加工专用设备，整体采用模块化设计思路完成三维建模，完整还原了设备从进料、定位到雕刻加工的全流程机械结构。建模过程中对各功能模块做了独立的装配层级划分，机架部分采用工业铝型材搭建框架结构，搭配可调节脚杯与移动脚轮组合支撑，既保证了设备整体的结构刚性，也兼顾了工位调整的移动便利性，铝型材表面做了阳极氧化质感的材质渲染，金属哑光质感贴合实际工业设备的外观表现。核心加工区域分为进料输送单元与雕刻执行单元两部分，进料单元设置了带定位挡边的皮带输送结构，配合侧边可调式导向条，可适配不同规格的待加工进纸器工件，输送辊表面做了防滑纹理的细节建模，保证送料过程的平稳精准；雕刻执行单元搭载了横向移动的直线导轨模组，滑台部分通过丝杆传动实现雕刻头的精准位移，雕刻头组件集成了轮齿轮廓加工的执行结构，可完成进纸器齿形部位的精密雕刻作业，传动部件的齿轮、丝杆、导轨均按照标准机械参数建模，啮合间隙、安装位的配合关系均符合实际装配要求。设备还设置了独立的工件承接台，位于雕刻工位出料侧，承接台采用框架式结构搭配带拉手的抽屉式料盒，可收集加工完成的工件，台面上设置了定位缓冲结构，避免工件出料时出现磕碰损伤。建模过程中对所有标准件如螺栓、轴承、直线导轨、脚轮均调用了标准化模型库，保证各部件的尺寸参数符合通用工业标准，非标准加工件如安装板、护罩、支架均根据功能需求做了针对性的结构设计，板材类零件做了折弯、安装孔位的细节还原，护罩部分采用半透明亚克力材质渲染，可直观观察内部传动结构的运行状态。整体模型装配关系完整，无干涉错位问题，各运动部件均保留了合理的运动行程空间，可直接用于设备方案演示、结构优化参考以及生产加工前的装配验证，完整呈现了专用雕刻加工设备的设计逻辑与结构细节。
