扫掠混合结构单挂钩承重构件设计

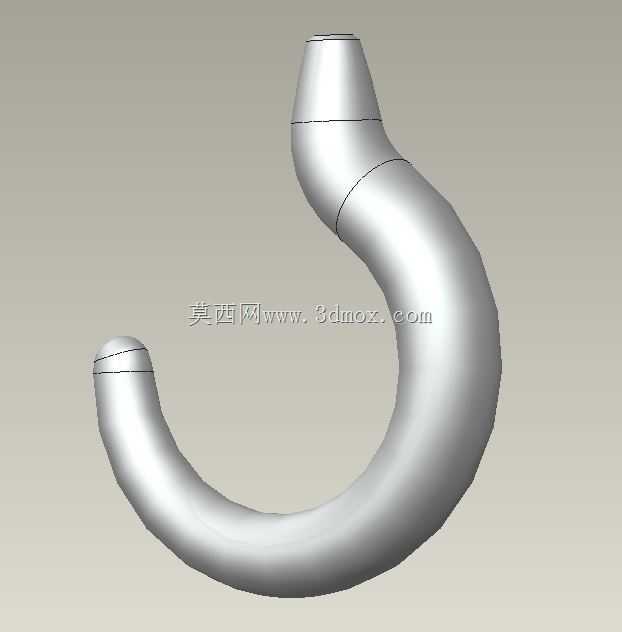

　　这类单挂钩构件在工业生产、仓储转运、轻型起重作业场景中应用十分广泛，小到车间工位的工具吊挂、物料临时悬挂，大到轻型起重设备的末端挂接、生产线旁的工件周转挂装，都能见到这类结构的身影。和市面上常见的冲压弯折成型薄板挂钩不同，这个构件采用变截面实体结构设计，整体为连续平滑的弧形钩体，从上端的安装连接端到下端的钩尖位置，截面尺寸顺着受力路径逐步过渡，没有生硬的直角转折，能最大程度降低应力集中带来的断裂风险。

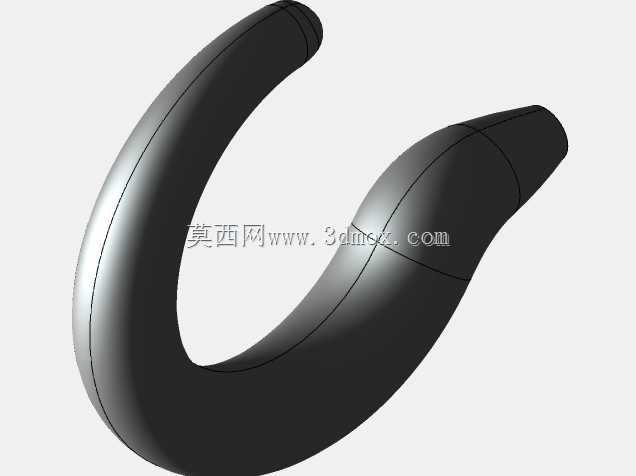

　　设计过程中采用扫掠混合的建模逻辑，先沿着挂钩的受力弯曲走向绘制空间引导线，再根据不同位置的受力载荷匹配对应的截面轮廓：上端安装段采用近似圆柱的等截面设计，预留足够的安装配合长度，能适配常规的吊环、连接销轴或者挂座的安装尺寸边界，安装端的端部做了微小的锥度收窄，方便装配时快速导入配合孔位，不会出现卡滞问题。钩身的弧形段顺着吊挂时的力流方向调整曲率，截面从安装端往下逐步过渡，在钩身弯曲半径最小的受力峰值区域，截面尺寸做了针对性的加粗强化，避免长期受载出现塑性变形。下端的钩尖位置做了向上的微翘收边，同时截面逐步收窄，既方便挂入吊环、绳套等被吊挂件的连接孔，也能防止吊挂过程中受晃动影响出现脱钩的情况，钩尖的端面做了圆滑倒钝处理，不会划伤吊挂的绳索或者工件表面。

　　从安装适配性来看，这个挂钩的上端连接段尺寸可以适配多数常规轻型起重吊具、工位挂架的安装接口，整体钩体的外轮廓尺寸控制合理，不会因为钩身过宽导致狭小空间内无法使用，钩体的开口尺寸经过匹配设计，既能满足常规直径的吊绳、卸扣的挂入需求，也不会因为开口过大导致挂接后间隙过大出现晃动窜动。实际使用中，这类变截面扫掠结构的挂钩，相比等截面的弯折挂钩，在同等自重下的承重能力能提升两成以上，因为整个力流传递路径都是连续平滑的，没有突然的截面变化带来的应力突变点，长期受交变载荷作用下的疲劳寿命也更长，适合在需要频繁挂卸工件的工位长期使用。建模过程中需要重点把控引导线的曲率连续性，以及各个位置截面和引导线的垂直匹配关系，避免出现截面扭曲导致的实体变形，尤其是钩身弯曲段和上下两端的过渡位置，要保证曲面的G2连续，才能让后续的应力仿真结果更贴近实际受力状态，不会因为曲面的微小折痕出现应力仿真的假峰值，影响结构强度判断。
