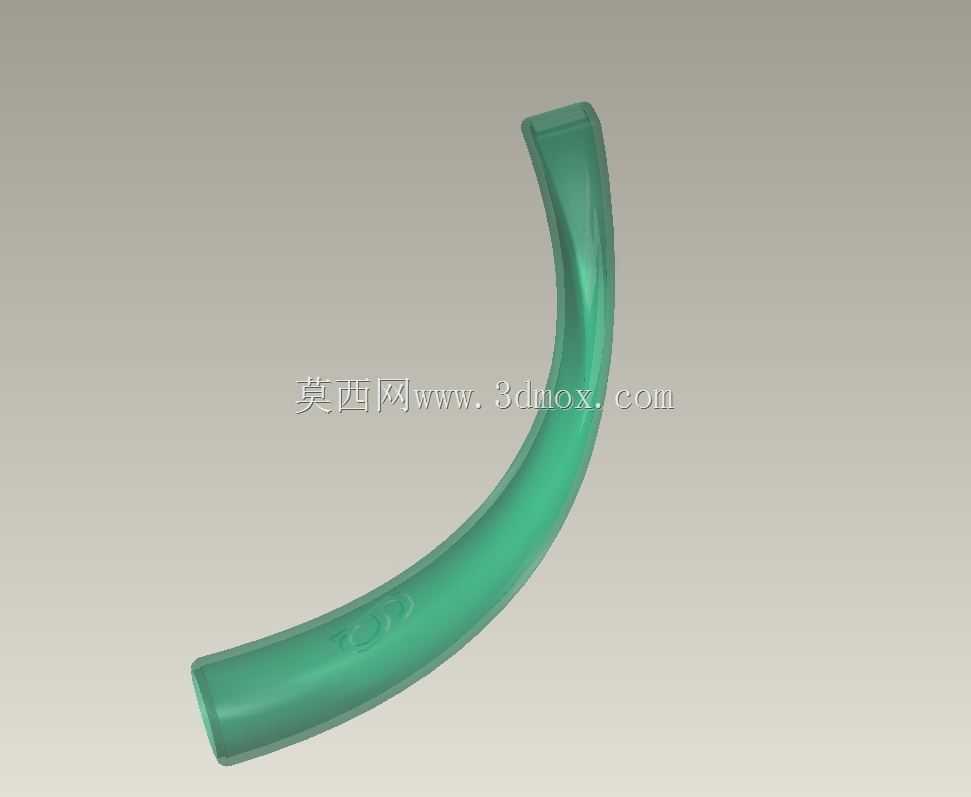

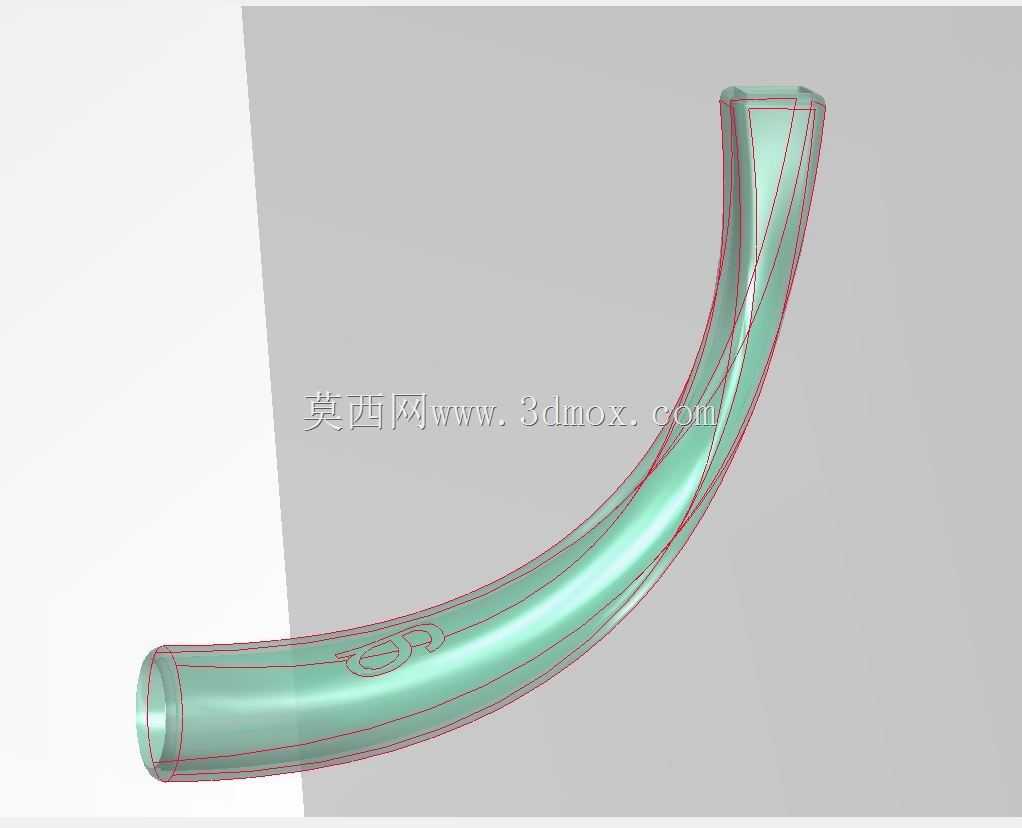

弯管状混合曲面导流构件结构设计

　　这类弯管状混合曲面导流构件，常应用在流体输送系统的转向衔接段，在化工介质输送、暖通管路排布、小型流体设备的流道转向位置都能见到它的身影，核心作用是在管路需要变向的位置，降低流体转向过程中的压损，避免直角弯管带来的流道突变引发的湍流、涡旋问题，减少流体对管壁的长期冲蚀，提升整个管路系统的输送效率。从结构设计逻辑来看，整个构件采用顺滑的大曲率弧形走向，两端保留等径的直段衔接位，方便和上下游的标准管路做对接安装，直段长度预留了足够的密封配合空间，不管是采用粘接、卡箍连接还是焊接工艺，都能保证衔接位置的密封可靠性，不会出现安装错位的问题。主体的弯曲段没有采用常规的等径圆弧弯管结构，而是通过多组截面的混合过渡成型，沿着弯曲弧度的走向，

　　截面轮廓做了细微的渐变调整，顺着流体转向时的离心力方向优化内壁曲面，让流体在经过弯段的时候，能够顺着曲面平缓改变流向，不会因为流道截面的突然变化产生局部的流速骤变。设计过程中需要重点把控弯曲段的曲率半径变化，曲率过小会导致流体转向阻力陡增，曲率过大则会占用过多的安装空间，因此在建模阶段需要反复调整不同位置的截面控制点，保证整个内壁曲面的G2连续，没有突兀的折角或者曲率突变点，避免长期运行过程中杂质在管壁凹陷位置沉积。从安装边界来看，构件整体的外轮廓没有突出的安装耳或者额外的结构凸起，安装时只需要预留出对应弯曲弧度的排布空间即可，两端的对接端面做了平齐处理，和同管径的标准管路对接时不需要额外做适配加工，外壁的厚度保持均匀一致，

　　既能够满足常规工况下的承压要求，也不会因为壁厚不均导致成型过程中出现应力集中的问题。这类构件在实际选型时，需要匹配上下游管路的通径尺寸，根据现场的管路排布空间调整弯曲段的朝向，在空间受限的管路排布场景中，这种混合曲面的弯管构件相比标准冲压弯管，能够在更小的排布空间内实现更低的流阻，尤其适合对输送效率要求较高、安装空间紧凑的流体设备内部流道搭建。建模过程中需要注意曲面混合时的收敛性，避免出现曲面褶皱、壁厚不均的问题，所有过渡位置都要做顺滑处理，保证后续加工成型时的工艺可行性，不管是采用注塑成型还是金属铸造成型，均匀的壁厚和顺滑的曲面都能降低成型缺陷的出现概率，提升成品的合格率。
