电机装配线垫圈插入修正专用工装

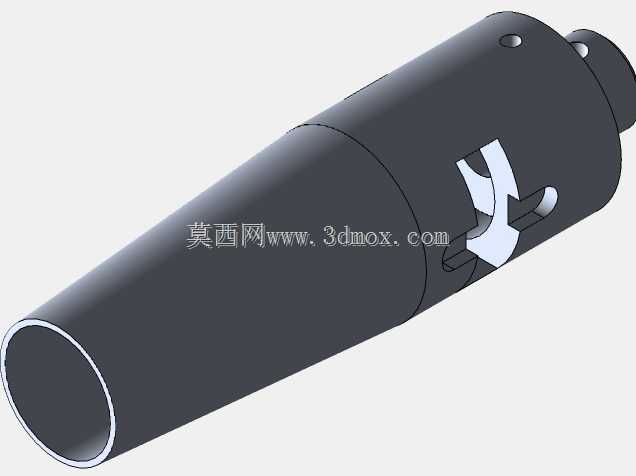

　　在电机整机装配的流水线工序中，定转子合装前后的端盖、轴承位装配环节，经常需要在嵌套配合位置塞入调整垫圈，同时对预装过程中出现的密封件错位、绝缘垫片偏移问题做即时修正，这类操作如果用通用螺丝刀或者撬棍完成，很容易刮伤定子漆包线、碰伤轴承配合面，还会因为施力角度不对导致垫圈卡滞在半程位置，拖慢整条产线的节拍。这款工具就是针对这类工位需求设计的专用操作辅具，整体采用锥面过渡的主体结构，前端做了缩径的卡接式工作头，能够精准对准垫圈的内孔定位，不会在推送过程中出现垫圈偏斜滑落的情况。从结构设计逻辑来看，工具主体的锥段做了镜面抛光处理，表面粗糙度控制在Ra0.8以下，推送垫圈的时候可以顺着锥面的导向把垫圈平滑导入安装槽位，

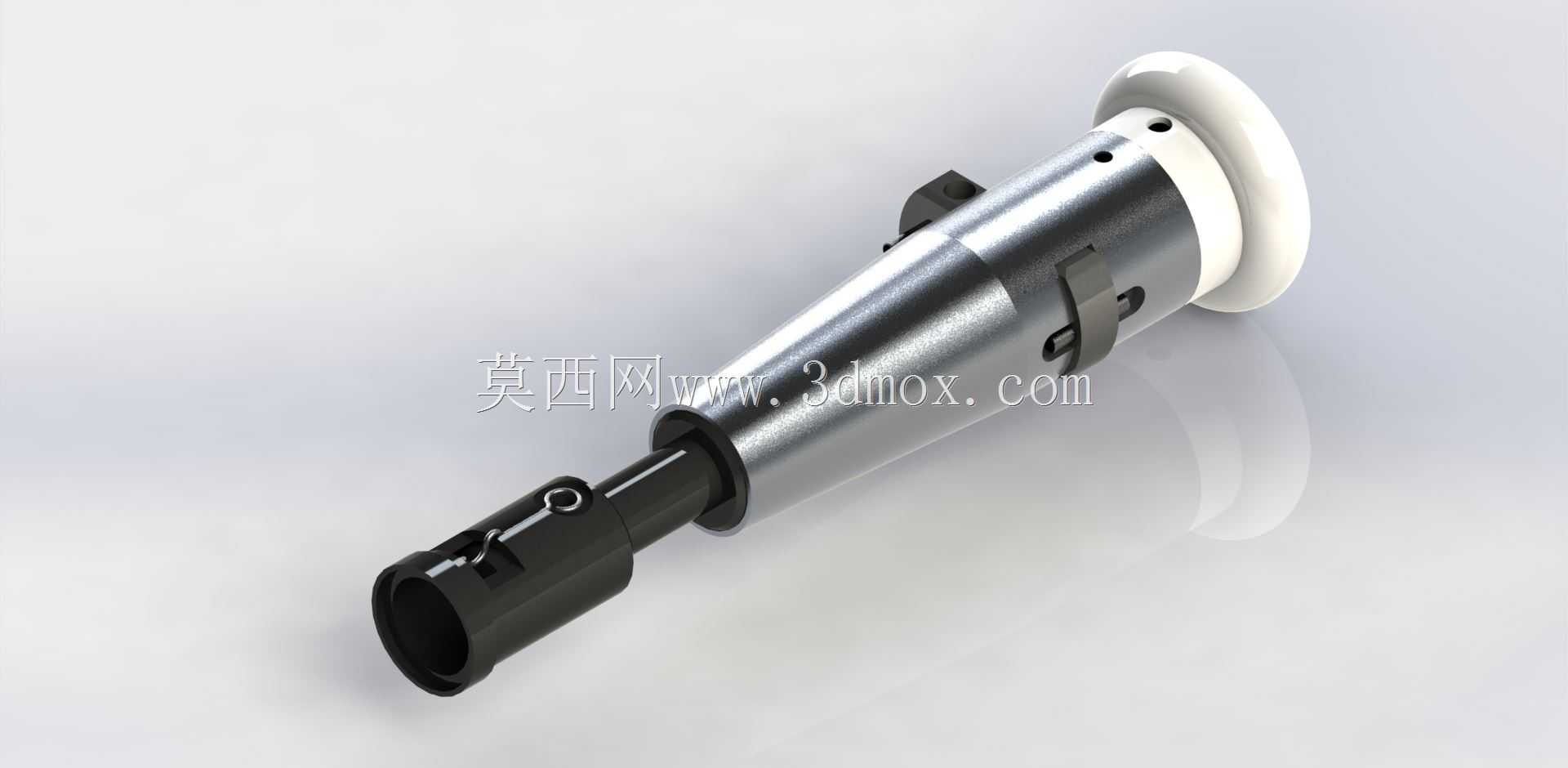

　　不会因为边缘毛刺刮伤垫圈的橡胶密封层或者金属镀层。靠近握持端的白色限位盘是安装深度的定位基准，当工具推送到位时，限位盘会贴靠在电机端盖的基准面上，刚好把垫圈送到预设的安装深度，不需要操作人员反复目测调整深度，能有效避免垫圈安装过深顶住轴承内圈、或者安装过浅导致密封失效的问题。工具中段设置的两个弹性卡扣结构，是用来适配不同规格垫圈的临时固定，在拿取工具移动的过程中，垫圈不会从工作头脱落，操作人员可以单手完成取件、对位、推送的全套动作，另一只手可以扶住待装配的电机机壳，适配流水线边移动边操作的作业场景。前端的黑色工作段做了发黑防锈处理，上面开设的两个定位缺口，是针对电机装配中常见的带凸点定位垫圈设计的，推送时凸点卡入缺口内，

　　能保证垫圈的定位凸点对准机壳上的定位槽，不会出现安装角度错位的问题。从安装边界尺寸来看，工具最粗的锥段直径适配电机端盖常见的20-40mm安装过孔，前端工作头直径覆盖6-18mm的常用垫圈内孔尺寸，整体长度控制在220mm左右，操作人员握持时手腕处于自然放松的角度，长时间重复操作也不容易出现疲劳。工具整体采用合金钢材质做整体调质处理，表面硬度达到HRC42-48，日常使用中碰到机壳金属边缘也不容易出现磕碰变形，锥面的耐磨层能保证上万次推送操作后依然保持光滑的导向面，不会出现拉毛垫圈的情况。在实际产线验证中，使用这款工具完成单工位垫圈安装加修正的操作时间比用通用工具缩短60%以上，同时垫圈安装不良率从原先的3.2%降到0.3%以下，也杜绝了工具刮伤绕组绝缘层的质量隐患，适配中小型电机批量装配的流水线作业需求，也可以用于电机售后维修环节的零部件更换操作。
