赞比亚培训项目用隧道浇铸百叶窗结构

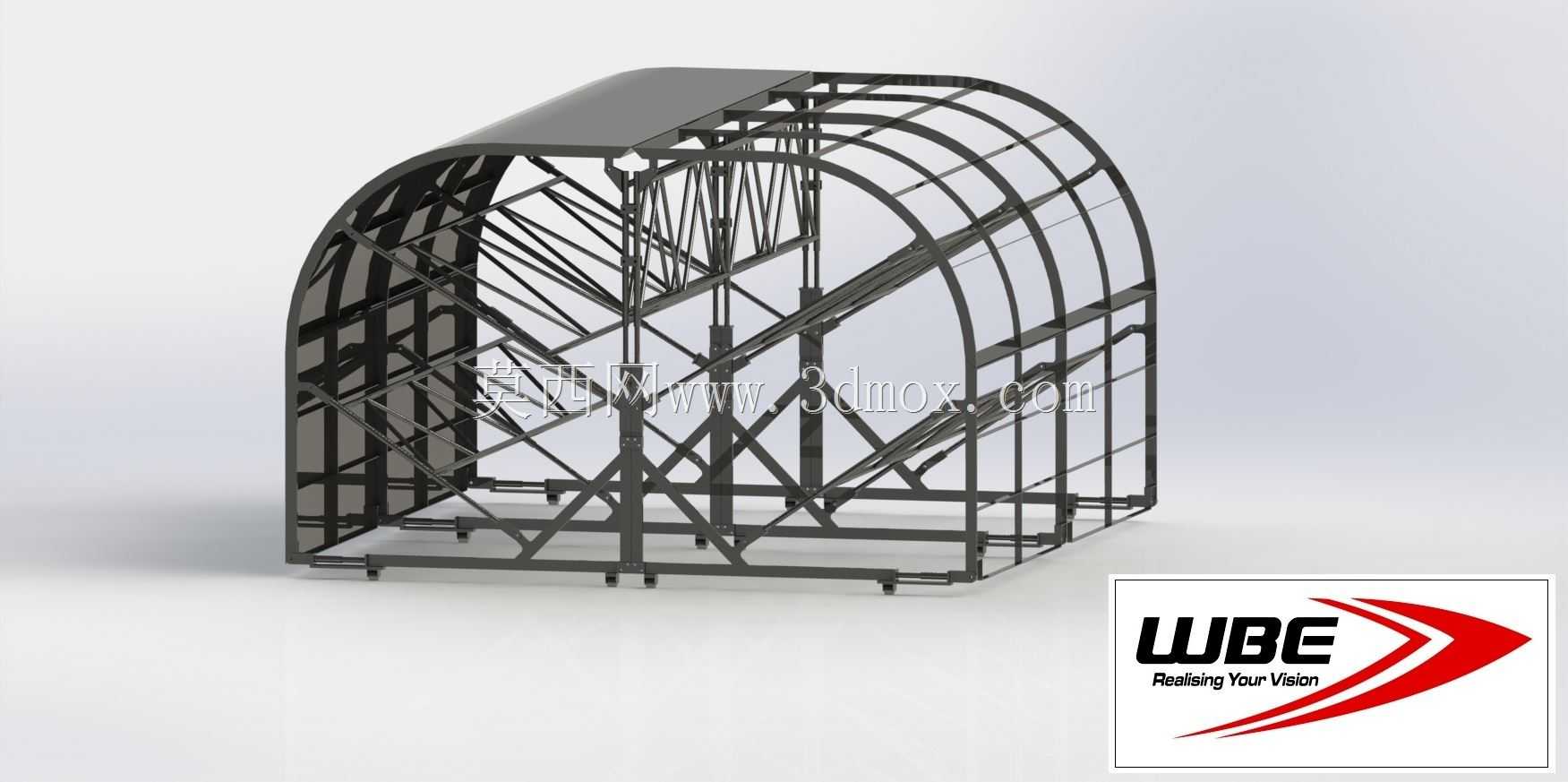

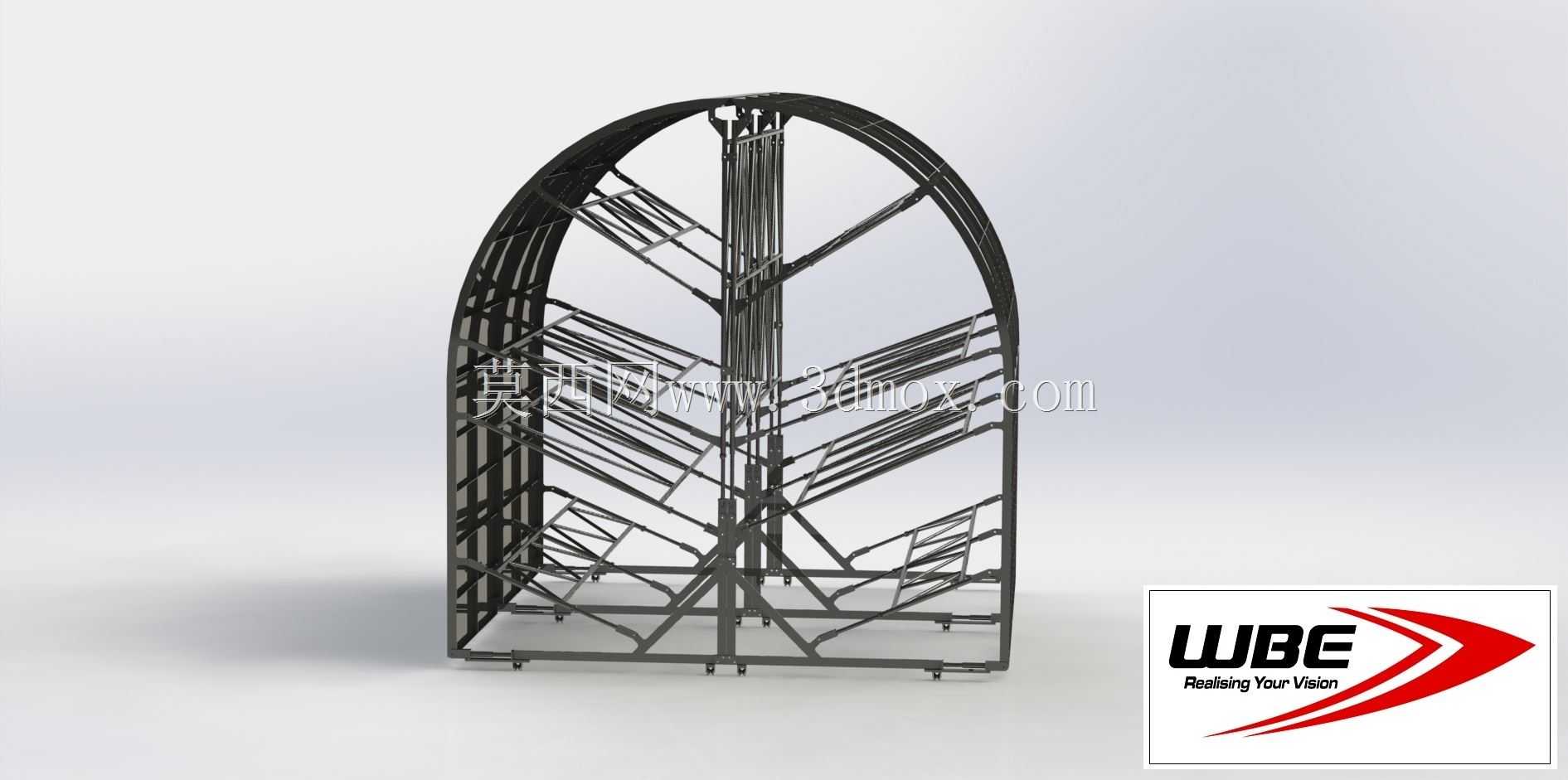

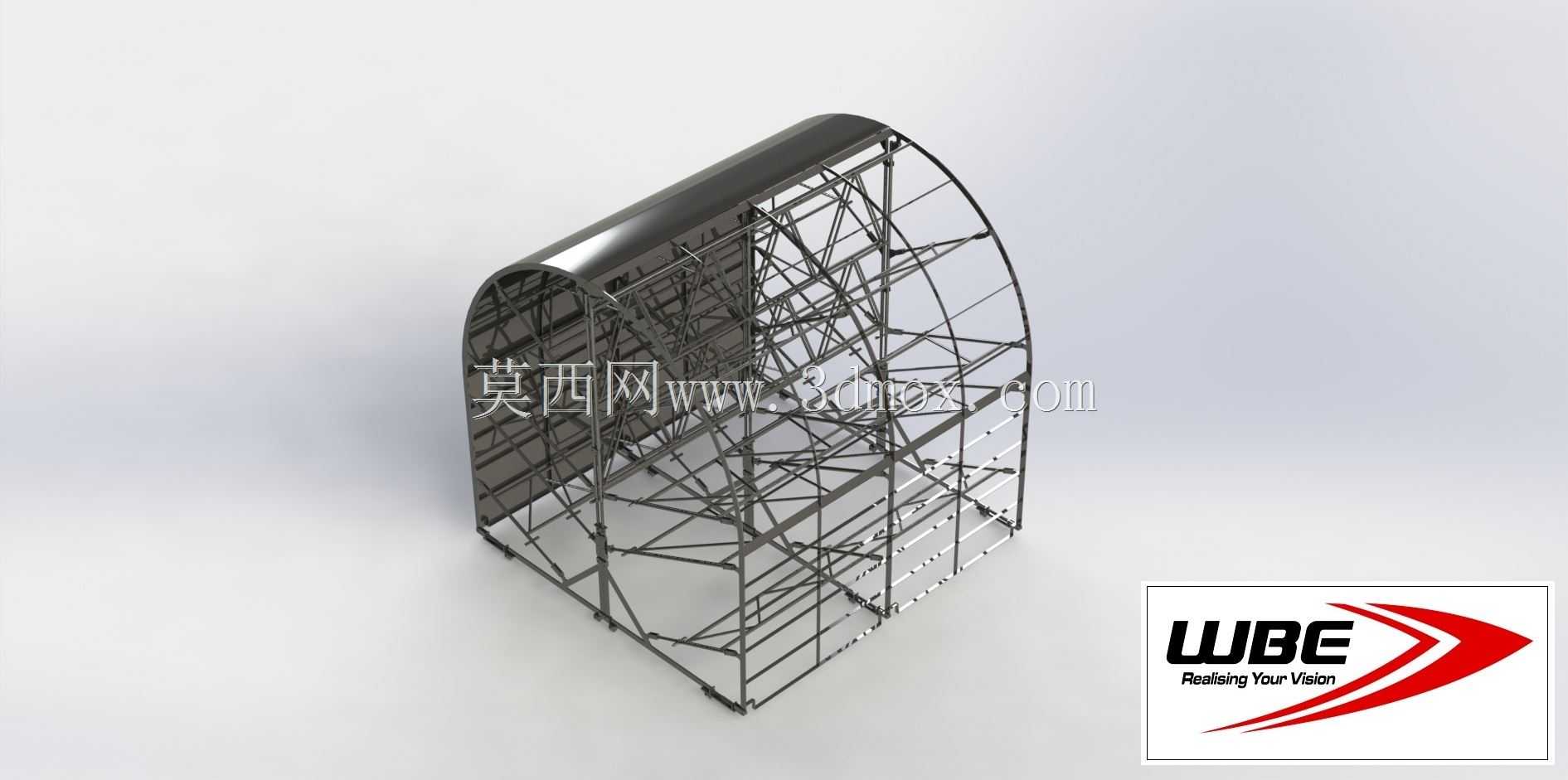

　　这套隧道浇铸百叶窗结构，是为海外矿山培训场景配套的模拟矿井核心构件，主要服务于矿井作业人员的实操培训环节，替代真实矿井的高风险作业环境，在地面搭建与真实巷道工况高度匹配的模拟空间，满足通风、可视、结构防护等多维度的实训需求。从结构设计逻辑来看，整体采用拱形顶配合直侧壁的断面构型，完全复刻真实矿山巷道的截面轮廓，让参训人员进入后能获得与真实井下一致的空间感知，避免实训场景与实际作业场景的感知偏差。主体框架采用型材拼接的桁架式支撑结构，所有受力节点均做了加强处理，既保证整体结构的抗形变能力，满足模拟矿井长期反复使用的强度要求，又能通过框架的镂空结构预留百叶窗叶片的安装位，实现通风路径的精准导向。百叶窗叶片的排布角度经过反复校核，

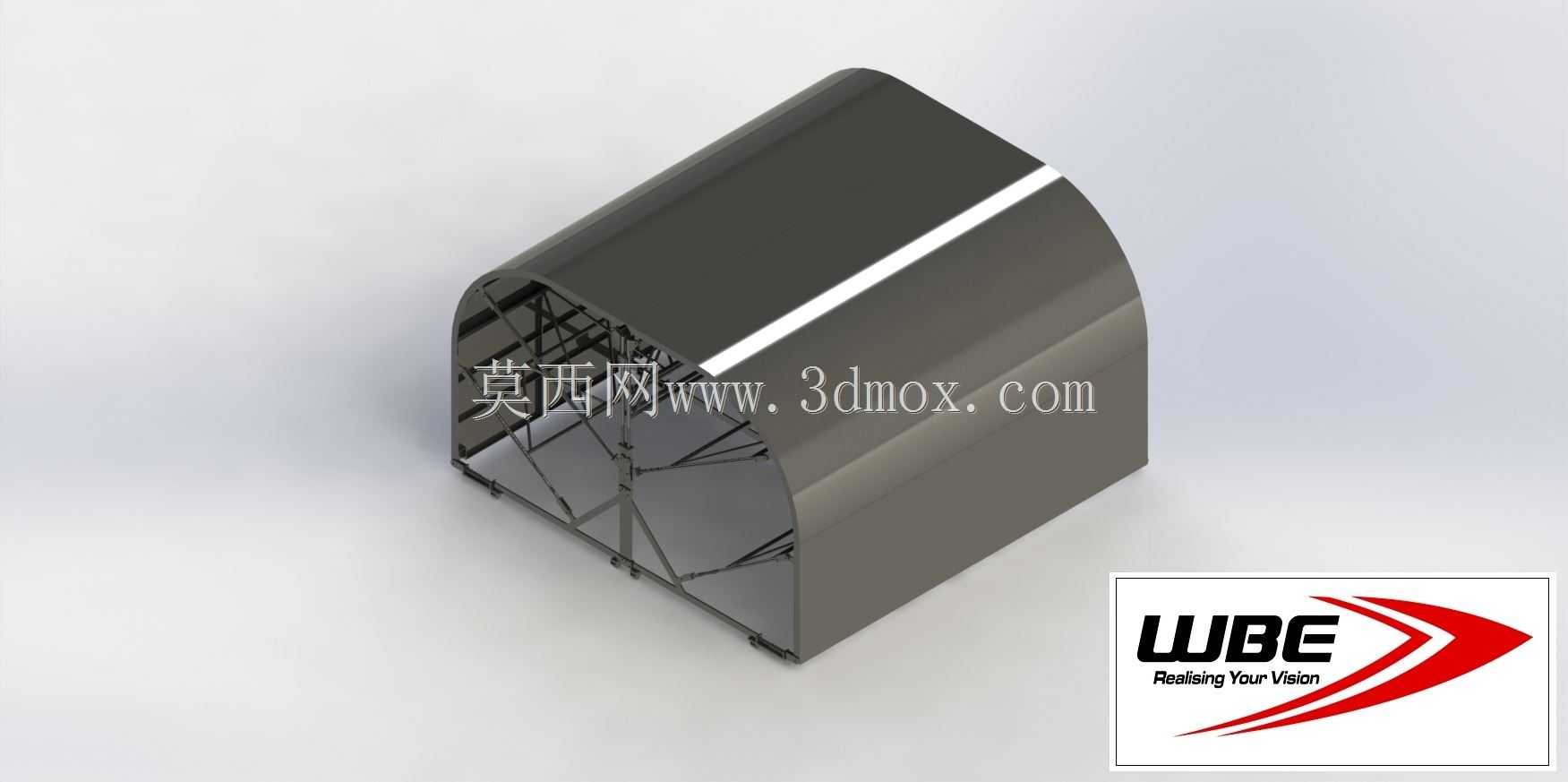

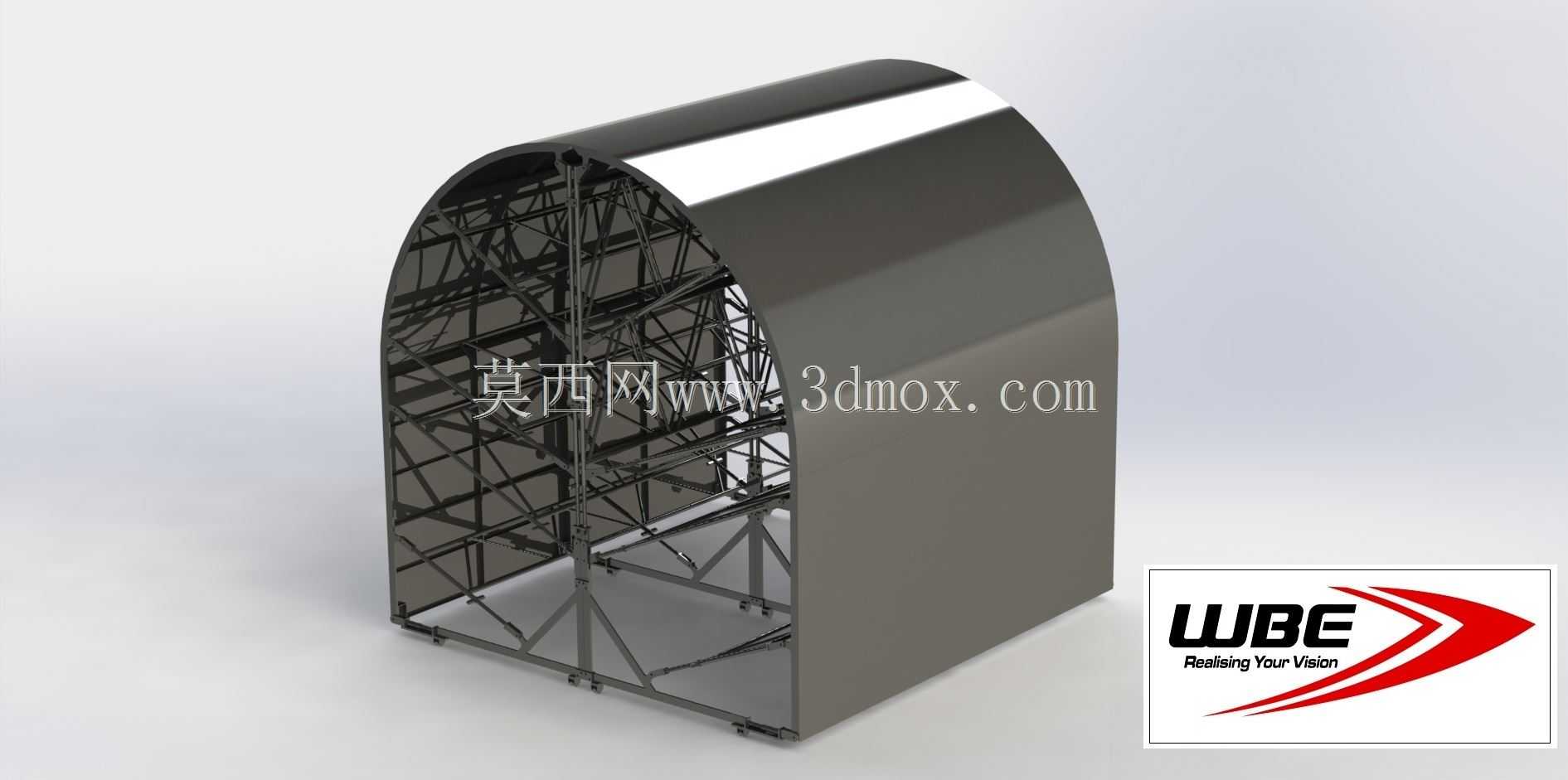

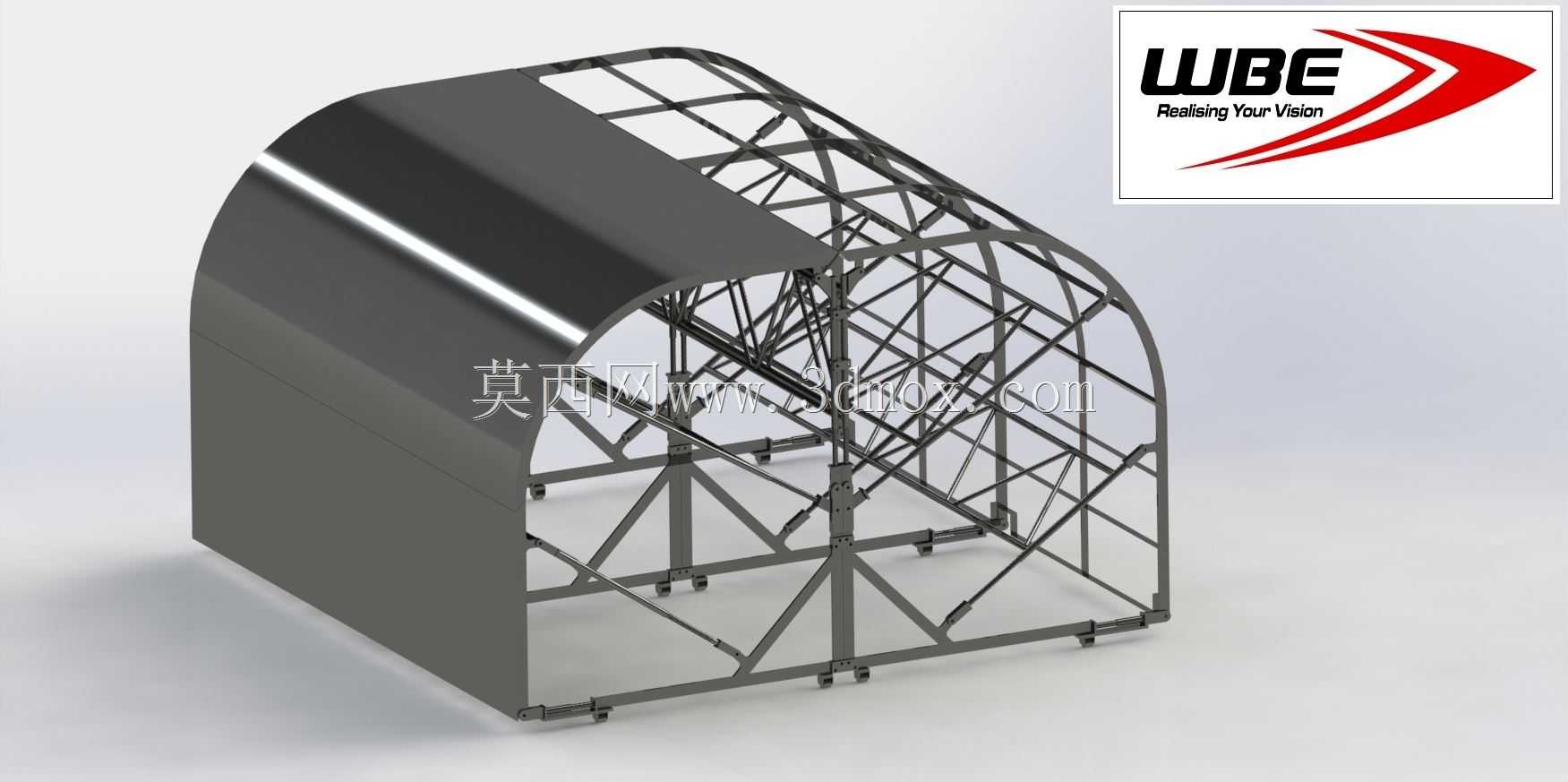

　　既可以保证模拟巷道内的空气流通效率，匹配实训过程中的通风系统参数，又能阻挡外部直射光线进入模拟巷道内部，还原井下低光照的作业环境，同时叶片的间距设置兼顾了防护需求，避免实训过程中人员肢体意外探出结构外引发安全问题。拱形外罩采用曲面蒙皮结构，与内部桁架框架紧密贴合，蒙皮的接缝处做了齐平处理，避免出现凸起或凹陷破坏整体轮廓的仿真度，底部设置了带安装孔的支撑脚，可直接通过膨胀螺栓与实训场地的混凝土地面固定，安装边界适配常规工业厂房的地面荷载要求，不需要额外做复杂的地基处理。在设计过程中，充分考虑了浇铸成型的工艺可行性，所有构件的壁厚保持均匀，避免出现壁厚突变导致的浇铸缺陷，转角处均设置了合理的工艺圆角，既方便脱模，

　　又能减少应力集中提升构件的使用寿命。结构的整体尺寸匹配模拟矿井的单段巷道模数，可多组拼接延长巷道长度，相邻段的连接位设置了定位止口，现场安装时不需要复杂的测量对位即可快速拼接，大幅缩短实训场地的搭建周期。从功能层面来看，这套百叶窗结构除了承担巷道的围护、通风功能外，还可配合内部的烟雾模拟系统，还原井下通风风流的走向，让参训人员直观掌握通风系统的工作逻辑，同时框架的桁架结构可作为后续加装模拟管线、监测设备的载体，拓展更多实训科目，不需要对主体结构做二次改造。
