1050型输送机静态端头焊接机架结构

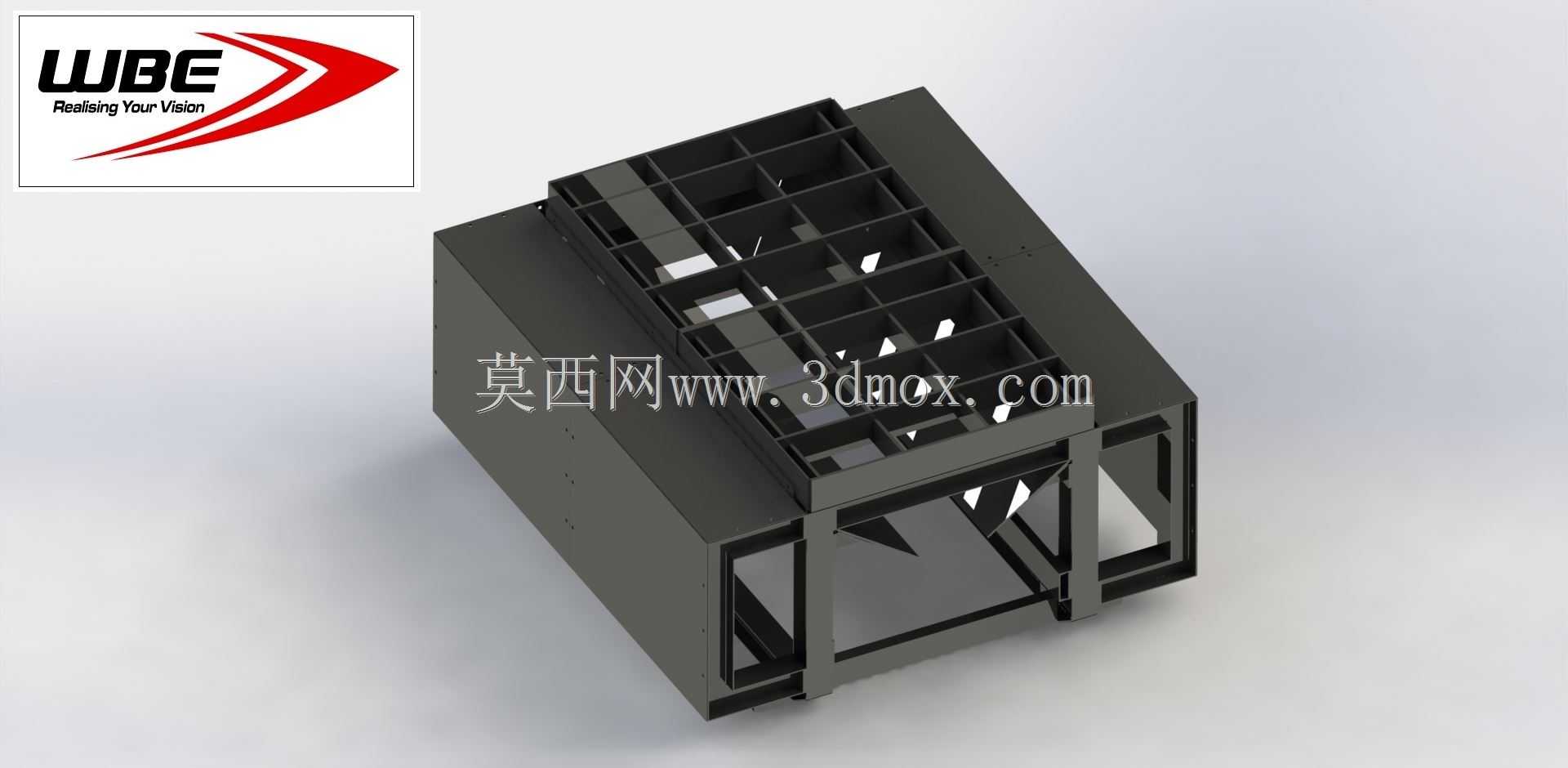

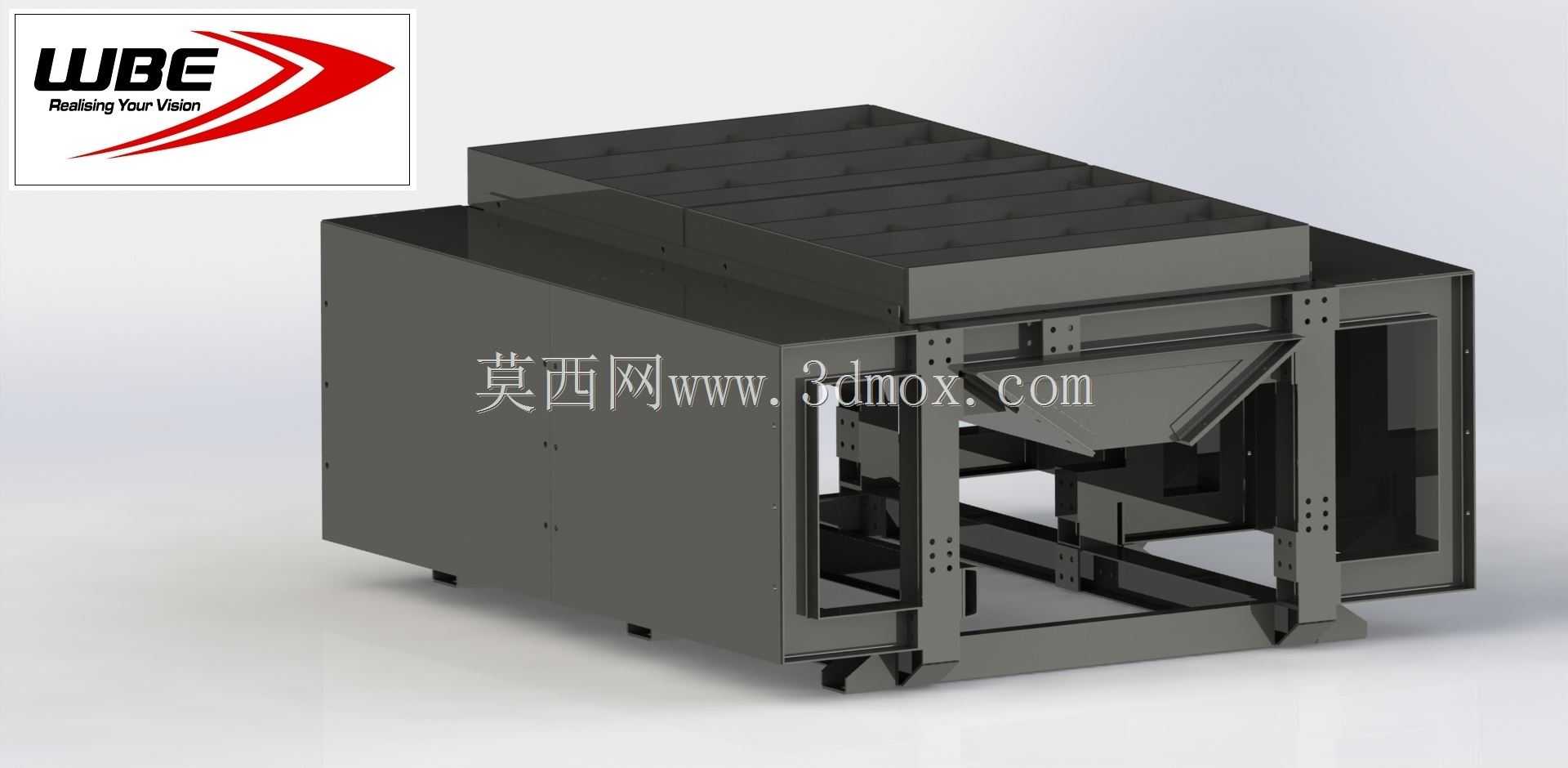

　　该结构为1050带宽规格带式输送机的静态端头承载机架，主要应用于散料输送、成品件转运生产线的端部固定工位，常见于矿山输送线、仓储分拣线、建材加工输送线的末端承接位置，承担输送带换向支撑、端部载荷承载、侧边防护安装基准的核心作用。从结构设计来看，整体采用型钢焊接框架搭配蒙皮钣金的组合形式，内部通过多道横向、纵向的筋板做格构式加强，避免大跨度机架在长期承载下出现挠曲变形，格构式的内部筋板布局既可以降低整体机架自重，又能保证各个方向的抗扭、抗弯刚度，适配输送机运行过程中持续的动载荷冲击。机架外侧的封闭蒙皮一方面可以隔绝内部积料，避免散料落入机架内部造成卡滞、磨损输送带的问题，另一方面也作为安全防护结构，防止运维人员误触内部转动部件。

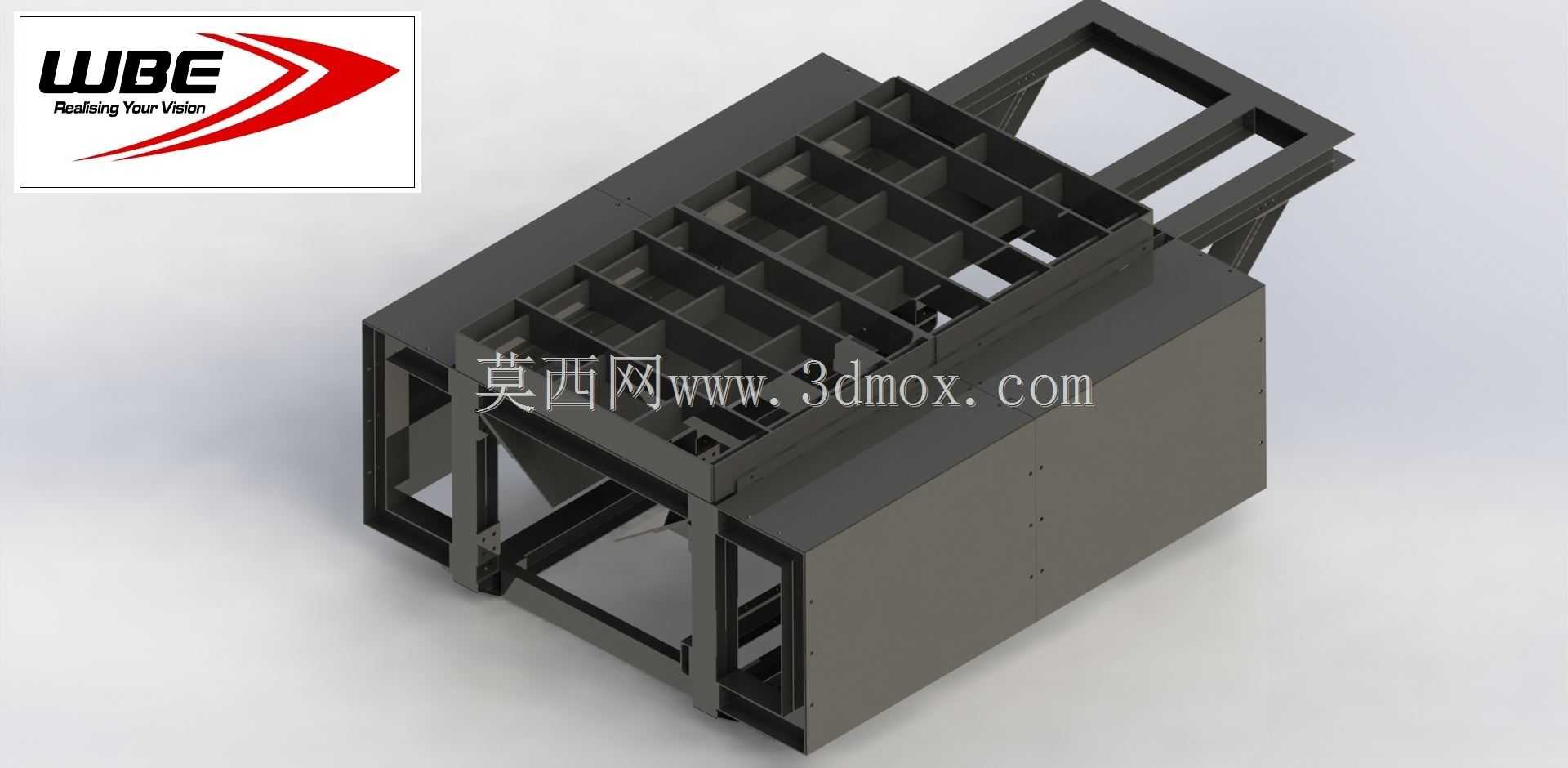

　　安装边界上，机架预留了与输送机中段标准段架体对接的法兰连接位，孔位匹配1050带宽输送机的通用安装尺寸，不需要额外做现场改制即可直接对接同规格的输送段架体，端部的突出支架结构用于安装改向滚筒的轴承座，安装面预留了调整腰型孔，可在现场安装时微调滚筒轴线位置，保证输送带张紧度合适、不出现跑偏问题。设计过程中优先考虑了现场运维的便利性，机架侧面预留了检修开口位置，可在不拆解整体架体的情况下完成滚筒更换、托辊维护等操作，底部的支撑腿结构可适配不同高度的安装基础，通过垫铁调整即可完成水平校准，不需要额外焊接过渡支座。结构的受力路径经过优化，输送带的张紧拉力、物料的竖向载荷会通过内部筋板均匀传递到各个支撑腿，避免局部应力集中导致焊缝开裂，所有焊接位置均做了倒角处理，减少焊接应力集中的风险，适配长时间连续运行的工矿场景。
