镗床配套用夹持式固定钳口结构

　　镗床钳口是重型镗削加工场景中直接接触工件、承担夹持定位功能的核心工装部件，多用于大尺寸箱体类、机架类零件的镗孔工序装夹，适配落地镗、卧式铣镗床等常规镗削设备的工作台装夹需求。这类钳口采用分体式基座搭配活动压块的结构设计，基座底部设置带沉孔的安装耳，可通过T型螺栓直接固定在镗床工作台的标准T型槽内，安装孔位间距匹配常规镗床工作台的槽距规格，无需额外制作过渡转接板即可完成装夹固定，安装后基座底面与工作台面完全贴合，可承受大切削力下的侧向载荷，避免镗削过程中出现夹持位移。钳口的夹持工作面加工有细密的齿形防滑纹路，接触工件时可通过齿尖嵌入工件表层氧化皮或加工余量层，增大接触摩擦力，即使在粗镗工序大背吃刀量、高进给的切削工况下，

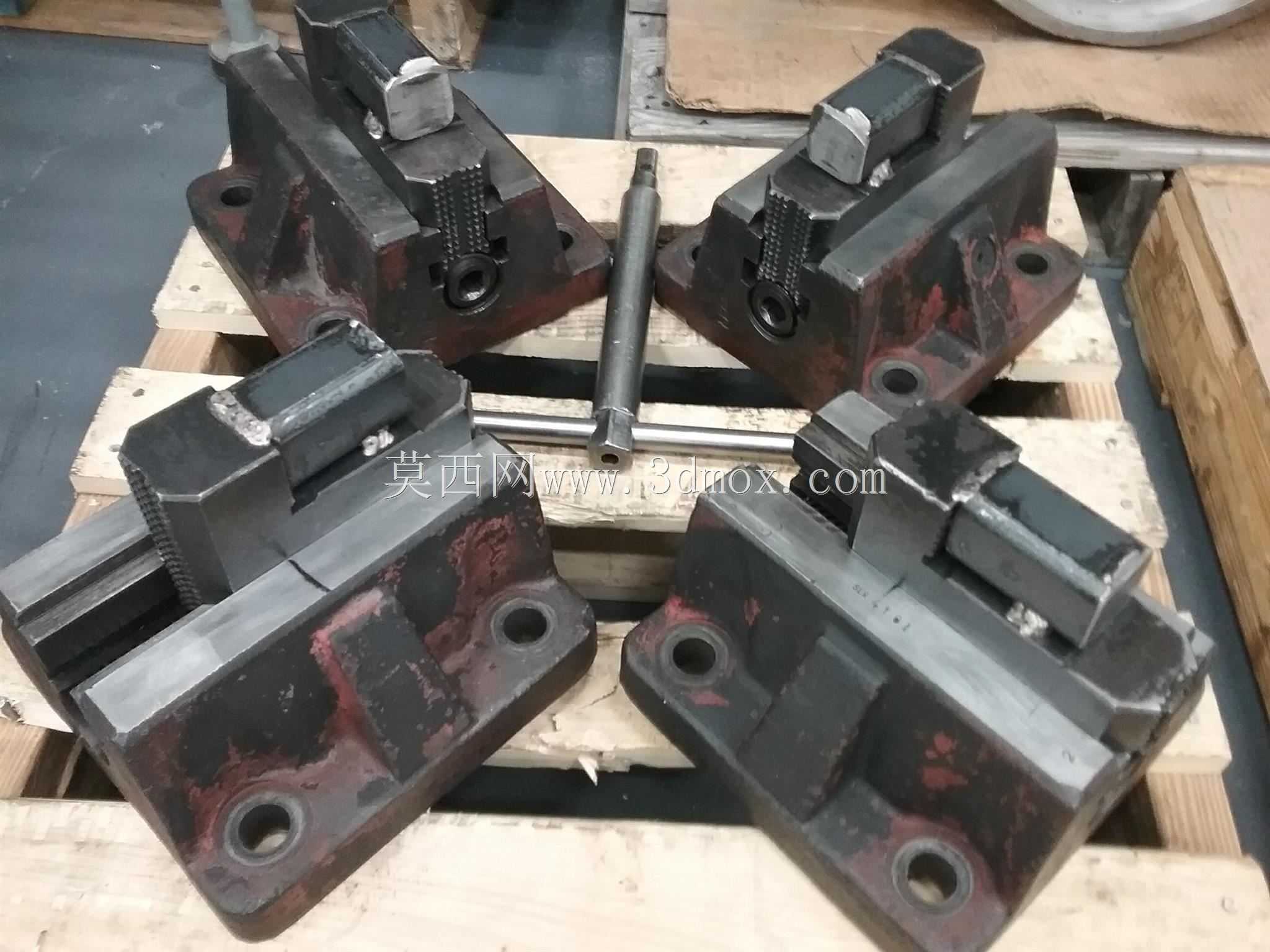

　　也能保证工件夹持稳固，不会出现工件窜动导致的孔位超差问题。活动压块与基座之间采用斜楔式配合结构，通过配套的六角扳手转动调节螺杆，即可带动压块沿基座的导向斜面滑动，实现夹持范围的无级调整，单组钳口可适配一定厚度区间内的工件装夹，无需频繁更换不同规格的钳口组件。整套钳口采用合金铸钢材质整体铸造后经调质处理，基体硬度均匀，夹持齿面经高频淬火硬化，耐磨性能优异，可承受长期反复装夹带来的磨损，延长工装的实际使用寿命。从结构设计逻辑来看，这类钳口没有多余的冗余结构，所有受力面均做了加厚处理，压块与基座的导向配合面经磨削加工，滑动顺畅无卡滞，调节螺杆采用梯形螺纹设计，自锁性能可靠，夹持到位后不会因切削振动出现松脱。现场使用时通常四组钳口配合使用，

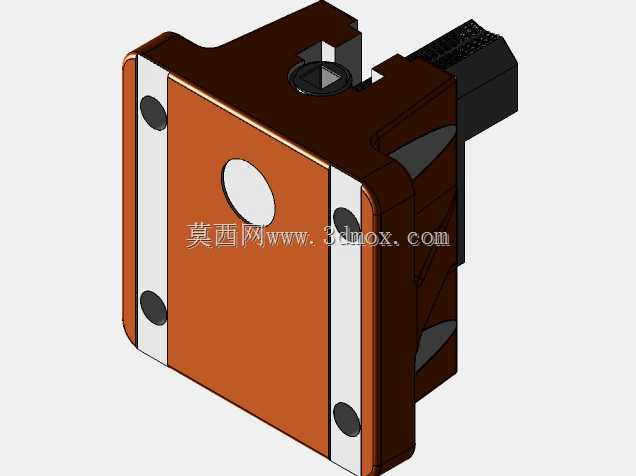

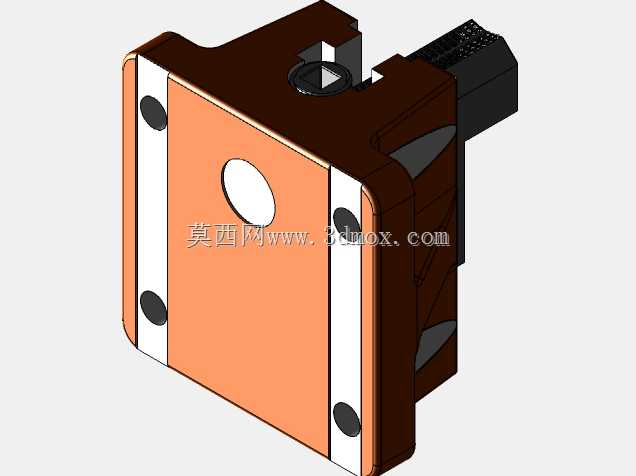

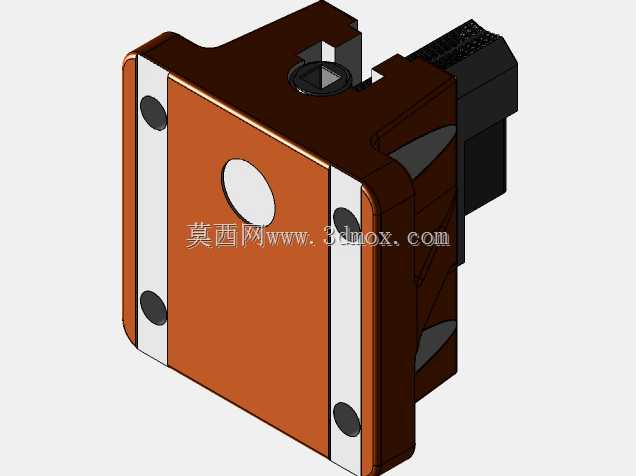

　　分别布置在工件的四个夹持点位，可根据工件的外形轮廓调整各钳口的夹持位置与夹紧力，适配异形铸件、焊接结构件等非规则外形零件的装夹需求，相比通用平口钳，这类分体式镗床钳口不受钳口开度限制，可满足大尺寸重型零件的装夹要求，是重型机械加工车间镗削工序不可或缺的配套工装。建模过程中完整还原了钳口的所有配合特征，包括安装沉孔的尺寸深度、齿形纹路的间距参数、斜楔配合面的角度、调节螺杆的螺纹规格，可直接用于工装的仿制加工，也可作为镗削加工工艺仿真的装夹组件使用，帮助工艺人员提前验证装夹点位的合理性，规避加工过程中钳口与镗杆、刀具的干涉问题。
