工业电气控制柜内部布线装配结构

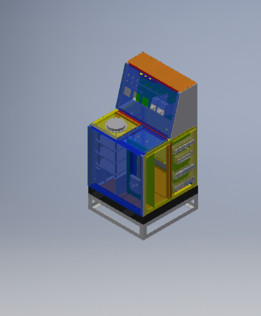

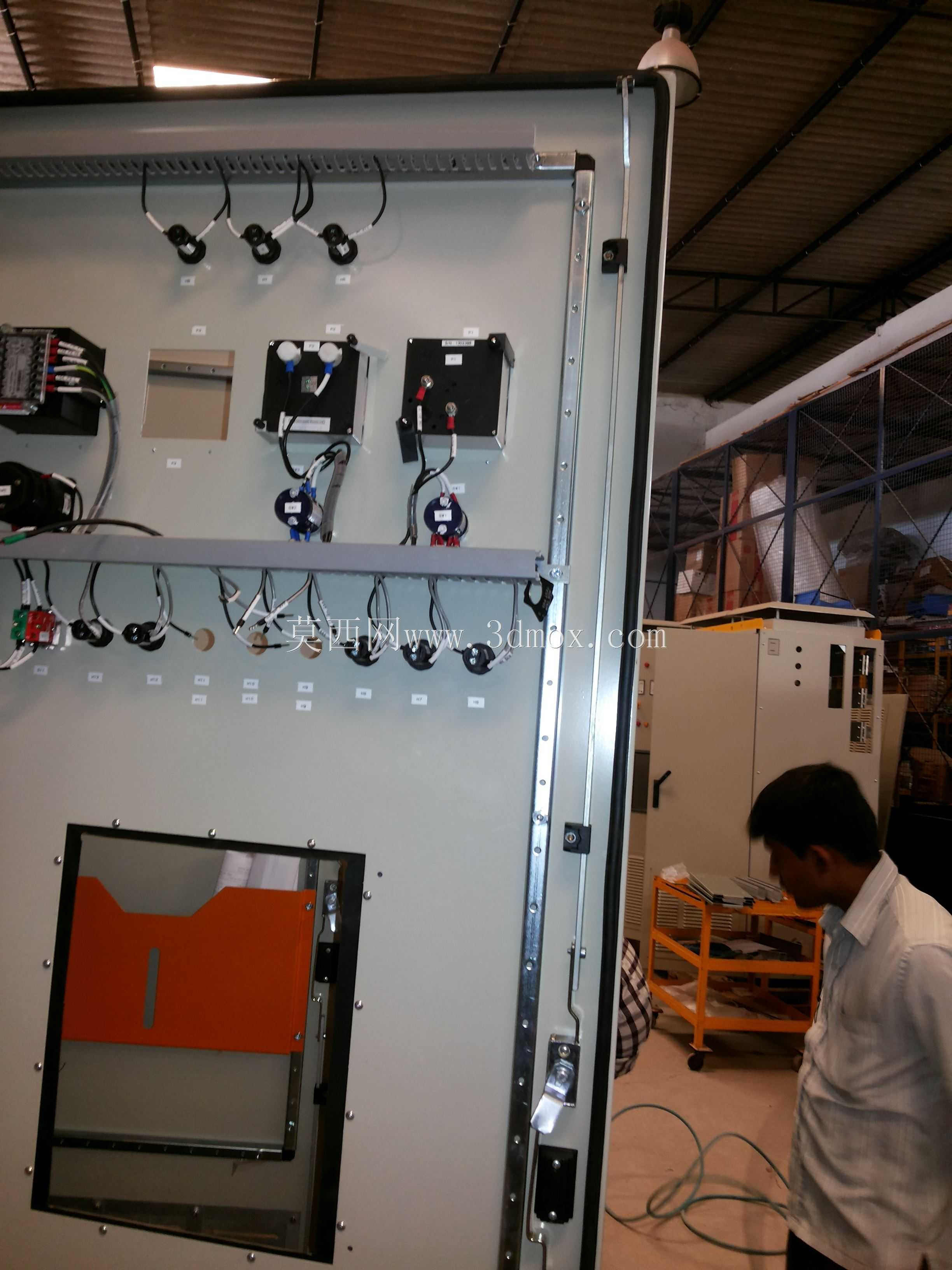

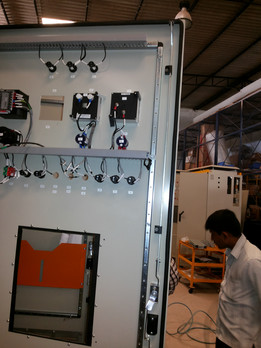

　　这套结构对应的是车间生产场景中常用的立式电气控制柜，日常主要承担生产线设备的配电输送、逻辑控制、信号中转功能，不管是机加工车间的单机设备配套，还是自动化产线的区段控制，都能见到这类柜体的应用场景。从结构设计来看，柜体采用标准冷轧钢板折弯成型的框架结构，安装板预留了充足的元器件安装空间，布线时沿柜体侧边的走线槽排布强电与弱电线路，不同电压等级的线路分开布设，避免信号干扰。设计过程中首先考虑的是现场安装的边界适配，柜体深度预留了接线操作的冗余空间，柜门开合角度能达到120度以上，方便后期运维人员检修操作，安装板上的元器件固定孔位按照通用电气元器件的安装尺寸预留，不管是断路器、接触器还是控制模块，都能直接对位安装，不需要现场二次打孔。

　　内部的布线结构做了分层设计，上部区域预留了主进线端子的安装位，中部排布控制类元器件与信号采集模块，下部区域预留了出线端子排的安装空间，每一组线束都预留了合适的弯曲半径，避免线束弯折过度导致绝缘层破损，线束固定采用标准的线卡与扎带，固定点间距保持在150到200毫米之间，既保证线束排布整齐，也不会因为固定过紧损伤线皮。柜体侧边预留了接地端子的安装位，所有金属构件都能实现可靠接地，满足工业现场的电气安全要求，柜门与柜体之间采用多组铰链连接，配合门锁结构能实现柜体的密闭防护，适配车间多粉尘、有少量油污的使用环境。从安装边界来看，柜体底部预留了电缆进线的敲落孔，现场安装时可以根据进线电缆的数量与规格选择开孔位置，不需要额外切割柜体板材，柜体背部的安装挂孔适配标准的壁挂安装支架，也可以搭配底部支脚实现落地安装，适配不同车间的安装条件。
