油浸式电力变压器结构三维设计

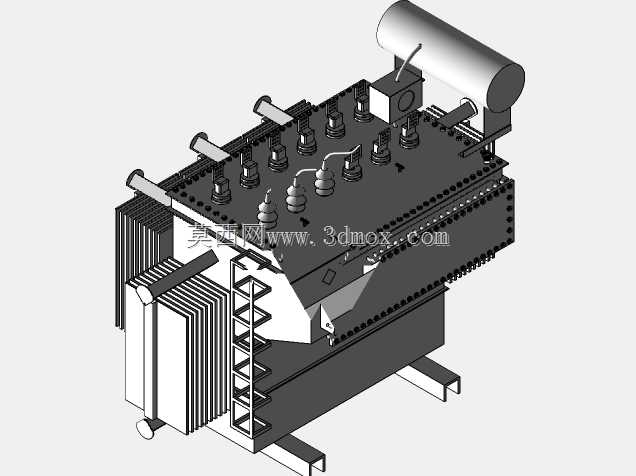

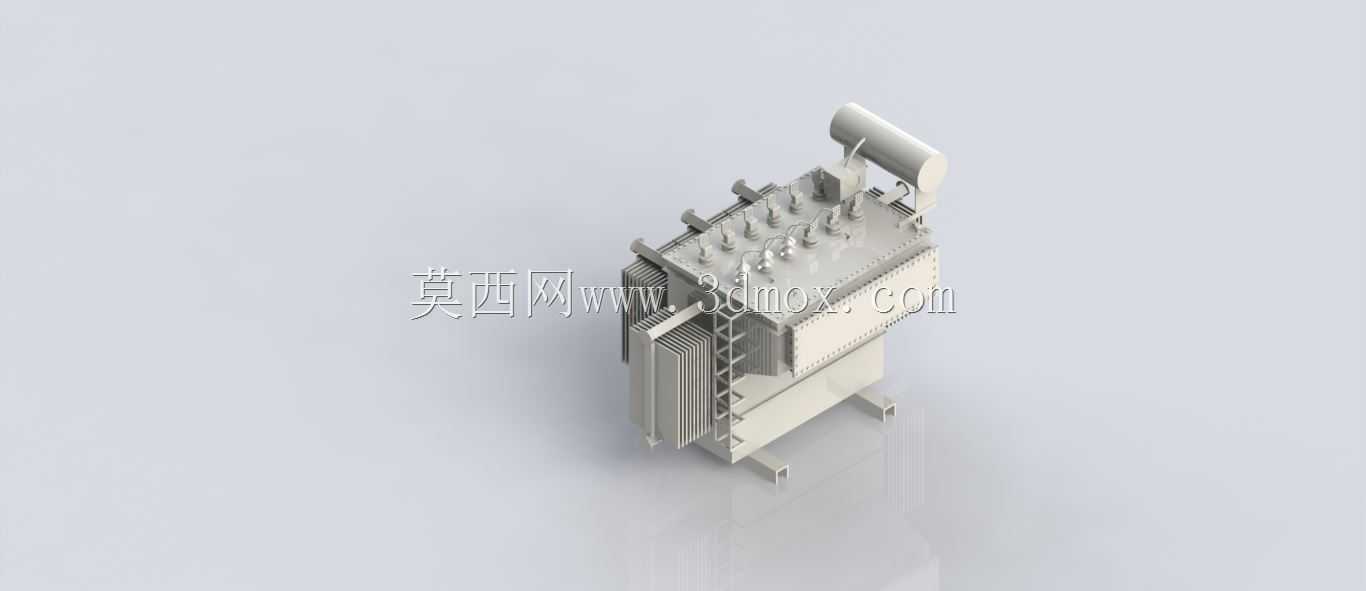

　　这款油浸式电力变压器的三维结构设计，完全贴合10kV及以下电压等级配电网的户外落地安装场景，在城市配网改造、工业园区供电、农村电网升级等项目中，可直接作为设备选型、安装布局校核、配套结构件设计的三维参考依据。从实际工程应用角度出发，该模型完整还原了油浸式变压器的核心功能结构：顶部的储油柜通过连通管与油箱内部腔体连通，可随变压器运行温度变化自动补偿绝缘油的体积胀缩，避免油箱内部出现负压或绝缘油溢出，同时减少绝缘油与空气的接触面积，降低油质氧化受潮的概率，延长设备绝缘寿命。高低压套管按照实际接线排布设计，高压侧套管间距满足10kV电压等级的带电安全距离要求，低压侧套管预留了母排连接的安装空间，可直接对接低压出线柜的母排走向，无需额外调整接线位置。

　　设计过程中充分考虑了户外运行的实际需求，油箱侧面的片式散热器按照自然对流散热的流场走向排布，相邻散热片的间距预留了足够的空气流通通道，保证变压器在额定负载运行时，顶层油温升不超过国标限定值，同时散热器与油箱的连接法兰位置做了密封结构的细节还原，可用于校核密封件的选型与安装位置。油箱侧壁设置的爬梯完全贴合运维人员的实际操作需求，梯步间距符合人体工程学要求，运维人员可通过爬梯抵达顶部完成储油柜油位检查、套管紧固、分接开关调节等日常操作，爬梯与油箱的连接支座位置也做了结构还原，可用于校核焊接支座的受力强度。

　　模型的底部安装支脚按照户外混凝土基础的安装尺寸设计，支脚的开孔间距匹配常规配电变压器基础的预埋螺栓位置，安装时无需额外打孔调整，支脚的高度预留了底部接油盘的放置空间，可承接设备运行过程中可能出现的绝缘油渗漏，避免污染安装场地。油箱顶部的分接开关、压力释放阀、温度传感器座等附属部件的位置都按照实际产品布局还原，可用于配套二次控制线路的布线设计，核对传感器的安装位置与走线空间。整体结构的外形尺寸边界清晰，在做配电房布局、户外台架安装设计时，可直接导入总装配模型校核设备与周边围栏、其他配电设备的安全距离，避免出现安装空间不足、带电距离不够等工程问题。绕组与铁芯的内部结构虽然做了外观简化，但外部接口尺寸完全符合行业通用规范，可用于配套外壳、冷却系统、保护装置的适配设计，无需重新测绘核心尺寸。
