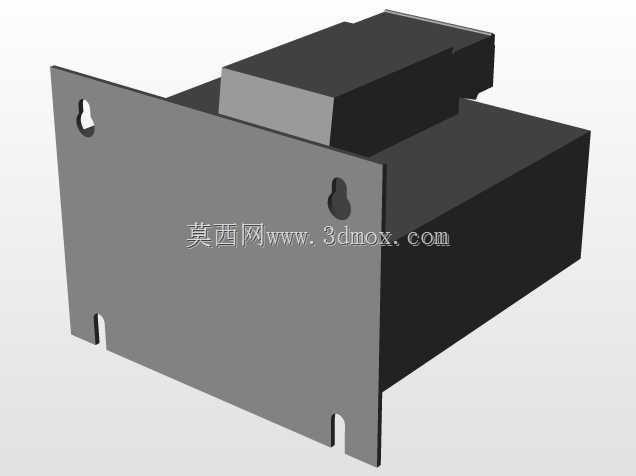

Murrectronik86151型工业变压器结构设计

　　在工业配电、小型设备电控系统的搭建场景中，这类紧凑型变压器的选型与结构设计，往往直接决定了整套电控回路的运行稳定性，不同于大型电力变压器的户外部署需求，这款小功率工业变压器更多面向机柜内部安装、设备内置供电的使用场景，常见于自动化生产线的控制回路、小型加工设备的电压转换模块、非标专机的电控单元内部，承担着将输入市电转换为控制回路所需适配电压的核心作用，避免控制元件因电压不匹配出现烧毁、工作异常的问题。从实际功能特性来看，这款变压器采用经典的铁芯绕组分舱结构，铁芯选用高导磁硅钢片叠压而成，叠片之间做了绝缘处理以降低涡流损耗，绕组部分根据变比需求分别绕制原边与副边线圈，线圈层间设置绝缘隔层，满足工业场景下的绝缘耐压要求，

　　能够在长时间连续通电的工况下保持稳定的电压输出，不会因为短时负载波动出现输出电压大幅偏移的情况，适配工业现场复杂的供电环境。设计过程中，首先要考虑的是安装边界的适配性，这类内置式变压器的安装孔位严格匹配标准电控柜的安装梁间距，底部预留的固定孔可以直接通过螺栓固定在柜内安装板上，不需要额外制作转接支架，整体外形做了方正化处理，尽可能压缩占用的柜内空间，同时在绕组与外壳之间预留了足够的散热间隙，保证自然对流条件下的散热效率，避免长时间运行出现过热问题。接线端的设计也充分考虑了现场接线的便利性，原副边接线端子做了明确的标识区分，端子间距满足电气安全爬电距离要求，接线时不需要额外做绝缘隔离处理，能够有效降低现场接线的出错概率，

　　同时端子的夹持力经过校核，即使设备运行过程中存在一定的振动，也不会出现接线松脱、接触不良的问题。从结构细节来看，外壳的边角做了钝化处理，避免安装过程中划伤操作人员或者线缆绝缘层，铁芯的固定结构做了防松设计，在设备存在持续振动的工况下，铁芯叠片不会出现松动移位，避免运行过程中产生额外的电磁噪音。在实际选型应用中，这类变压器需要根据后端负载的总功率预留足够的容量余量，同时要确认输入输出电压的变比参数与现场供电、负载需求匹配，安装时要注意与周边发热元件保持足够的距离，避免环境温度过高影响变压器的带载能力，接线完成后要核对端子接线的正确性，避免原副边接反导致后端设备过压损坏。不同于开放式的绕组结构，这款变压器的结构设计做了必要的防护处理，

　　能够阻挡柜内的灰尘、金属碎屑落到绕组表面，降低因为积尘导致的绝缘下降、短路风险，适配工业车间多粉尘的使用环境，日常维护只需要定期清理表面积尘即可，不需要复杂的拆解保养，能够有效降低设备的后期维护成本。在三维建模的过程中，需要重点核对铁芯叠厚、绕组尺寸、安装孔位的相对位置，保证模型与实物的尺寸一致性，方便设计人员在做电控柜布局时直接调用模型进行干涉检查，提前确认柜内的布线空间、安装距离是否满足要求，避免实际装配时出现空间不足、干涉无法安装的问题，同时建模时要还原接线端子的位置与尺寸，方便后续做布线设计时准确规划线缆的走向与长度，减少现场布线的调整工作量。
