三板整体式集管变压器散热结构

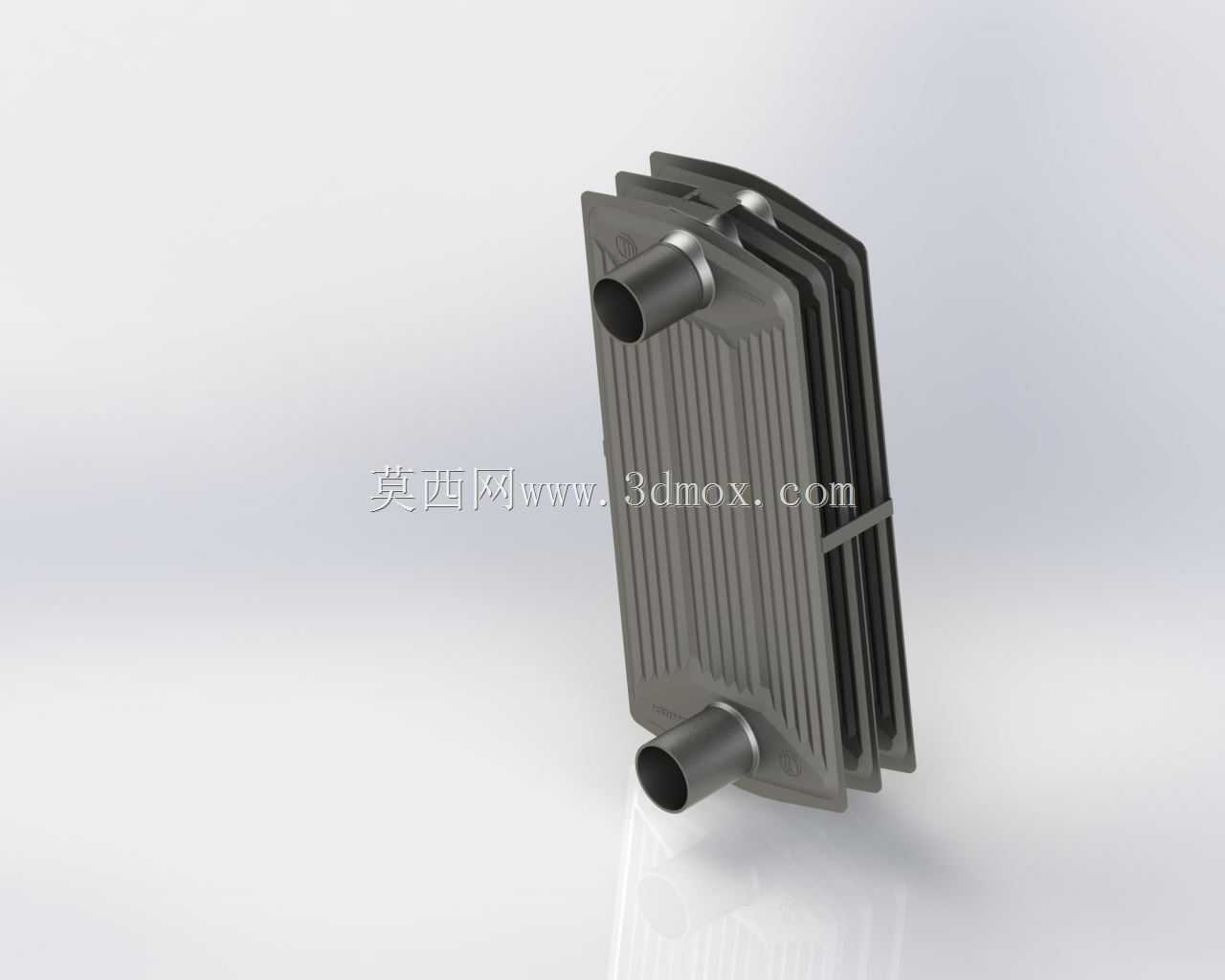

　　在电力输配、工业变配电场景中，油浸式变压器的运行温升直接决定绕组绝缘寿命与整机负载能力，这款三板整体式集管散热结构，正是针对中小容量配电变压器的外置散热需求开发的配套换热部件。不同于传统拼接式散热片组易出现焊缝渗漏、流道阻力不均的问题，该结构采用三板叠合整体成型的集管设计，上下两端的集流管直接与板片内部流道连通，省去了多片拼接时的外接汇流管路，既减少了潜在的渗漏点，也让变压器内部的冷却绝缘油能够更均匀地分配到每一层散热板的流道中，避免局部流道滞流带来的散热效率衰减。从安装边界来看，该散热组件宽度为12英寸、长度为21英寸，属于紧凑型外挂散热单元，适配容量在315kVA到630kVA区间的柱上变、箱变配套安装，

　　安装时可直接通过上下集管的管口与变压器油箱的出油、回油法兰对接，无需额外加装导流挡板，板片外侧的竖向肋条结构在增加空气侧换热面积的同时，也提升了板片整体的结构刚度，在户外长期承受风载、温差形变时不易出现板片变形翘曲的问题。设计阶段针对油侧流道做了等阻优化，每一层板片内的流道截面经过反复校核，确保绝缘油在流道内的流速控制在0.2m/s到0.35m/s的合理区间，既保证油流能够充分带走板片传导的热量，也不会因为流速过高带来额外的油路阻力，增加变压器油泵的运行负载。空气侧的肋条间距经过自然对流工况的仿真验证，在户外无强制风冷的条件下，热空气能够顺着竖向肋条形成稳定的烟囱效应，持续带走板片表面的热量，在环境温度40℃的额定工况下，

　　可将变压器顶层油温升控制在国标允许的55K阈值以内。三板整体式的结构也简化了生产加工流程，相比传统多片组焊的散热器，该结构的焊接工序减少60%以上，生产过程中的形位公差更容易控制，成品的平面度偏差可控制在1.5mm/m以内，安装时与油箱贴合面的密封难度大幅降低，长期运行过程中，因为焊缝热胀冷缩带来的渗漏风险也远低于拼接式产品。在实际选型应用中，该散热结构可根据变压器的实际负载率、安装区域的年平均环境温度，选择单组挂载或者多组并联挂载的配置方式，上下集管的标准接口尺寸可适配主流变压器油箱的通用法兰规格，无需对油箱本体做额外改型，能够直接替换同安装尺寸的老旧渗漏散热器，降低配网设备改造的配件适配成本。
