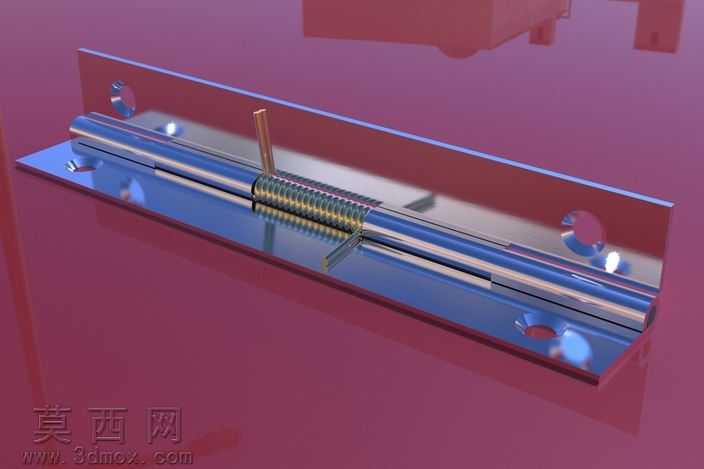

不锈钢弹簧铰链三维结构设计作品

本作品为不锈钢材质弹簧铰链的三维建模设计成果，建模阶段采用参数化设计思路，先对铰链的安装底板、滑动导杆、复位弹簧、拨动拨片等核心零部件进行独立草绘，通过拉伸、切除、扫描等基础特征命令构建各零件的基础轮廓，再对安装孔位、弹簧端部卡接结构、导杆限位台阶等细节特征进行精细化处理，保证各零件的尺寸公差符合装配要求，其中安装底板的孔位间距严格按照60毫米的设计值设定，安装孔适配M5规格螺丝，完全满足实际安装的尺寸需求。装配阶段通过同轴心、面重合、距离配合等约束方式完成整体组装，特意预留弹簧的轴向活动行程，还原弹簧铰链开合过程中弹簧压缩储能、释放复位的真实运动逻辑，可直观演示铰链的开合动作过程。材质与渲染阶段，针对不锈钢材质的金属特性调整材质参数，设置合适的反射率、粗糙度与金属度参数，还原亮面不锈钢冷冽的银白金属质感，同时对弹簧的螺旋纹理、安装底板的边缘倒角、导杆的光滑圆柱面进行光影优化，通过场景布光突出零件的结构轮廓与金属光泽，让渲染效果贴近真实五金件的视觉表现。结构设计上，该铰链采用双导杆平行布局搭配中置复位弹簧的结构，保证开合过程的运动稳定性，避免出现偏摆卡顿的问题，安装底板设置多组固定孔位，可适配不同的安装场景，拨片结构可与外部触发部件配合，实现铰链的自动弹开功能，整体结构紧凑，复位弹力均匀，可应用于各类需要自动复位开合的机构场景中，建模过程中对所有棱边都添加了合理的工艺倒角，避免锐边结构，符合五金零件的实际加工工艺要求，整体模型结构完整，特征清晰，可直接用于结构验证、运动仿真以及加工参考。
