三叶家用风扇扇叶结构三维设计作品

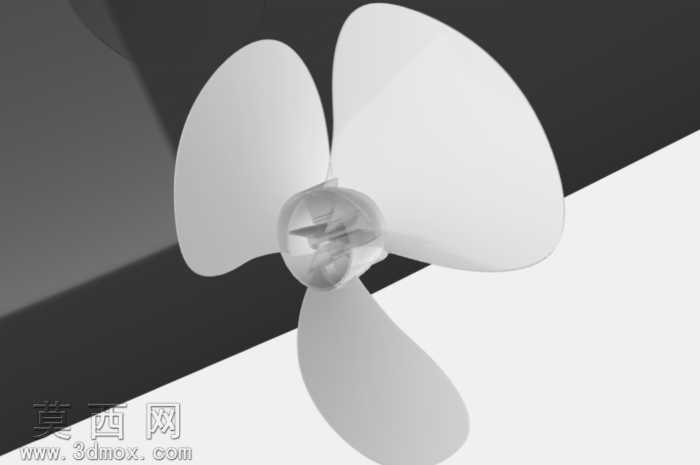

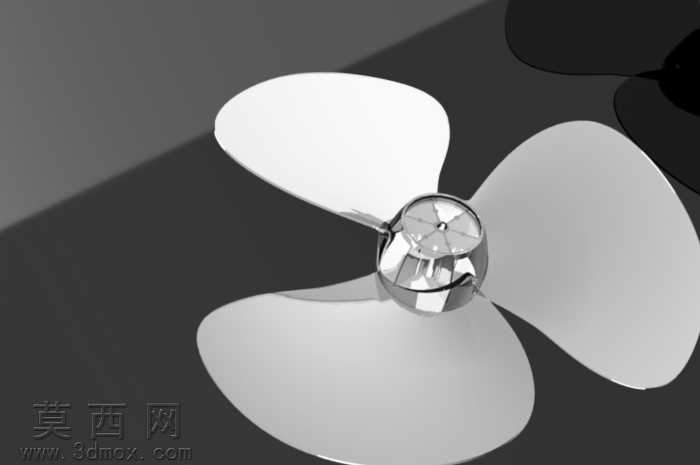

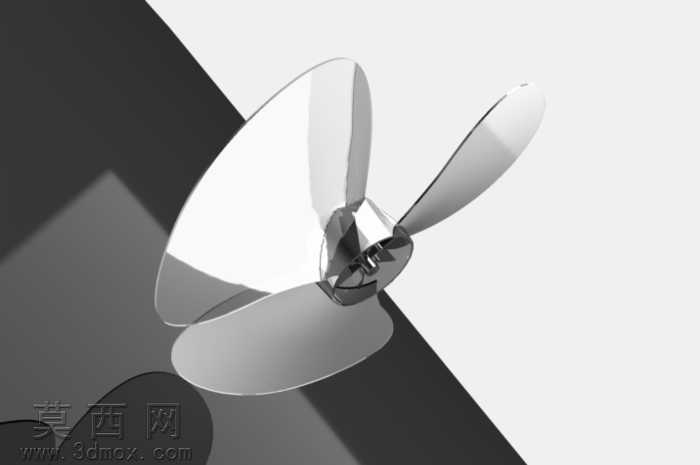

本作品为家用风扇的核心送风部件三叶扇叶的三维建模设计成果，建模过程依托专业三维设计软件完成，整体遵循家用风扇扇叶的实际生产逻辑开展结构设计。建模初期先确定扇叶的整体布局，采用三叶片均布的经典结构，以中心轮毂为基准，将三片扇叶按照120度等夹角环绕排布，保证转动时的动平衡性能，避免运转过程中出现偏心抖动的问题。中心轮毂部分做了适配电机输出轴的嵌套结构设计，内部设置多道放射状加强筋，既可以提升轮毂与电机轴的连接紧固度，也能强化轮毂整体的结构强度，降低长期转动受力后的开裂风险。叶片部分采用流线型曲面建模，从叶根到叶梢做了平滑的厚度渐变处理，叶根位置厚度更大，保障和轮毂连接的结构强度，叶梢位置厚度收薄，降低转动时的空气阻力，同时叶片曲面按照空气动力学原理设计了合理的扭角，从根部到梢部的扭角平滑过渡，能够在转动时更高效地切割空气，提升送风效率、降低运转风噪。材质渲染阶段，扇叶主体采用哑光浅绿色硬质塑料材质效果，还原普通家用风扇扇叶常用的PP材质视觉质感，表面做细腻的磨砂质感处理，避免高反光带来的视觉廉价感，轮毂部分的材质和叶片保持统一，同时强化了内部加强筋的结构细节表现，让整体渲染效果更贴近真实量产部件的视觉状态。设计过程中充分考虑了家用风扇扇叶的实际使用需求，叶片边缘做了微小的圆角过渡处理，避免锐边带来的安全隐患，同时三片叶片的曲面参数完全一致，保障量产时的注塑成型一致性，也能保证转动时的气流输出均匀稳定。整体模型的曲面过渡流畅，没有出现破面、扭曲等建模问题，各部分结构的比例符合实际家用台扇扇叶的尺寸比例，既可以作为家电结构设计的参考案例，也可用于风扇相关的结构演示、3D打印验证等场景，完整还原了家用风扇扇叶从结构布局到细节设计的全流程建模逻辑，每一处结构设计都对应实际使用中的性能需求，没有冗余的装饰性结构，完全围绕实用功能开展三维设计。
