防爆型管式轴流通风机三维设计作品

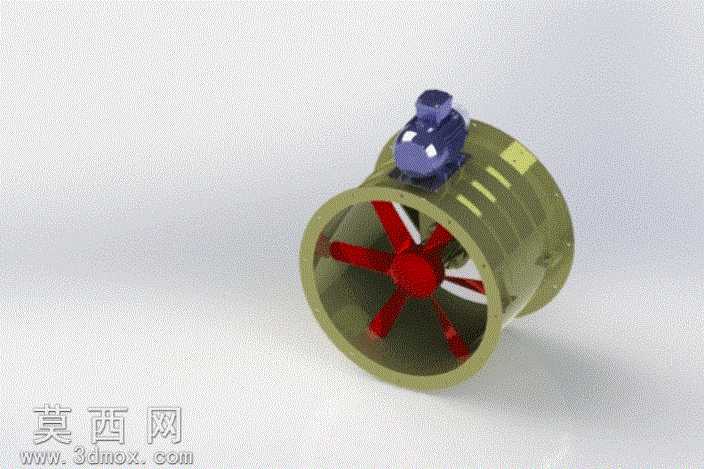

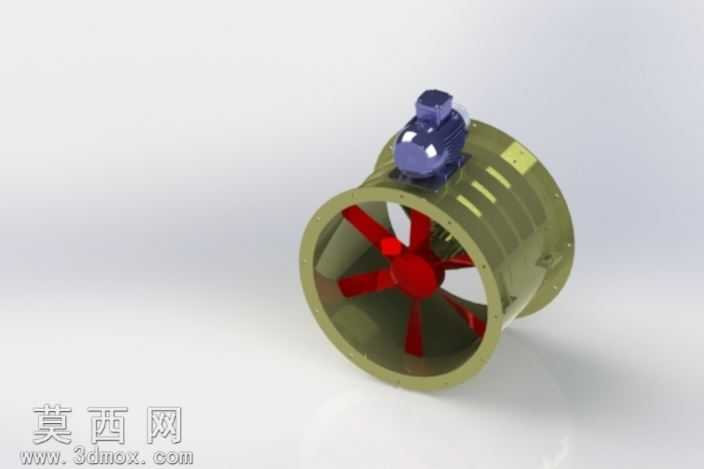

本作品为防爆型管式轴流通风机的三维建模设计成果，采用SolidWorks完成全参数化建模，整体结构还原度高，可直接用于结构校核、装配演示与工程参考。建模过程中首先对风机的核心结构进行拆解，分为筒状机壳、内置叶轮组、顶部驱动电机、电机安装支座四大核心模块，各模块均按照实际工业产品的装配逻辑进行约束搭建，保证各部件的装配间隙、配合关系完全符合实际生产的公差要求。机壳部分采用薄壁圆筒结构建模，表面还原了实际产品的加强筋条、安装定位标识细节，筒壁厚度按照工业通风机的通用设计标准设置，两端预留了法兰连接的安装位结构，可直接对接通风管道系统。叶轮部分采用六片等距分布的后倾式叶片设计，叶片与中心轮毂做一体化布尔合并处理，叶片的曲面弧度经过反复调整，既保证了曲面的顺滑度，也还原了轴流风机叶片的气动外形特征，轮毂与电机输出轴的连接位做了键槽结构还原，保证传动结构的完整性。顶部驱动电机采用独立模块化建模，还原了电机的接线盒、散热筋、端盖等细节结构，电机通过弧形支座与筒状机壳顶部固定连接，支座的安装孔位、加强结构均按照实际承重需求设计，保证结构的合理性。材质渲染阶段，机壳部分赋予军绿色哑光金属漆材质，模拟工业风机常用的防腐涂层效果，叶片部分赋予高饱和度红色金属材质，与机壳形成清晰的视觉区分，电机部分赋予深紫色哑光工程塑料与金属结合的材质效果，整体渲染采用柔和的影棚光源，添加适当的环境反射与软阴影效果，清晰展现各部件的结构轮廓与材质质感。设计过程中充分考虑了该类风机的应用场景，针对180℃高温、爆炸性环境的使用需求，在结构上预留了涂层包覆的设计空间，传动部分采用封闭防护结构，避免运行过程中产生安全隐患，整体模型结构完整，无破面、错面等建模问题，各部件可单独导出用于工程出图、3D打印验证或虚拟装配调试。
